ECP
Sklopive i podesive
Jedan sklop prilagođava se različitim radnim visinama promjenom nagiba
- Visina
- 70–180 cm
- Gazišta
- 4 ili 6 gazišta
- Izvedba
- integrirani rukohvati

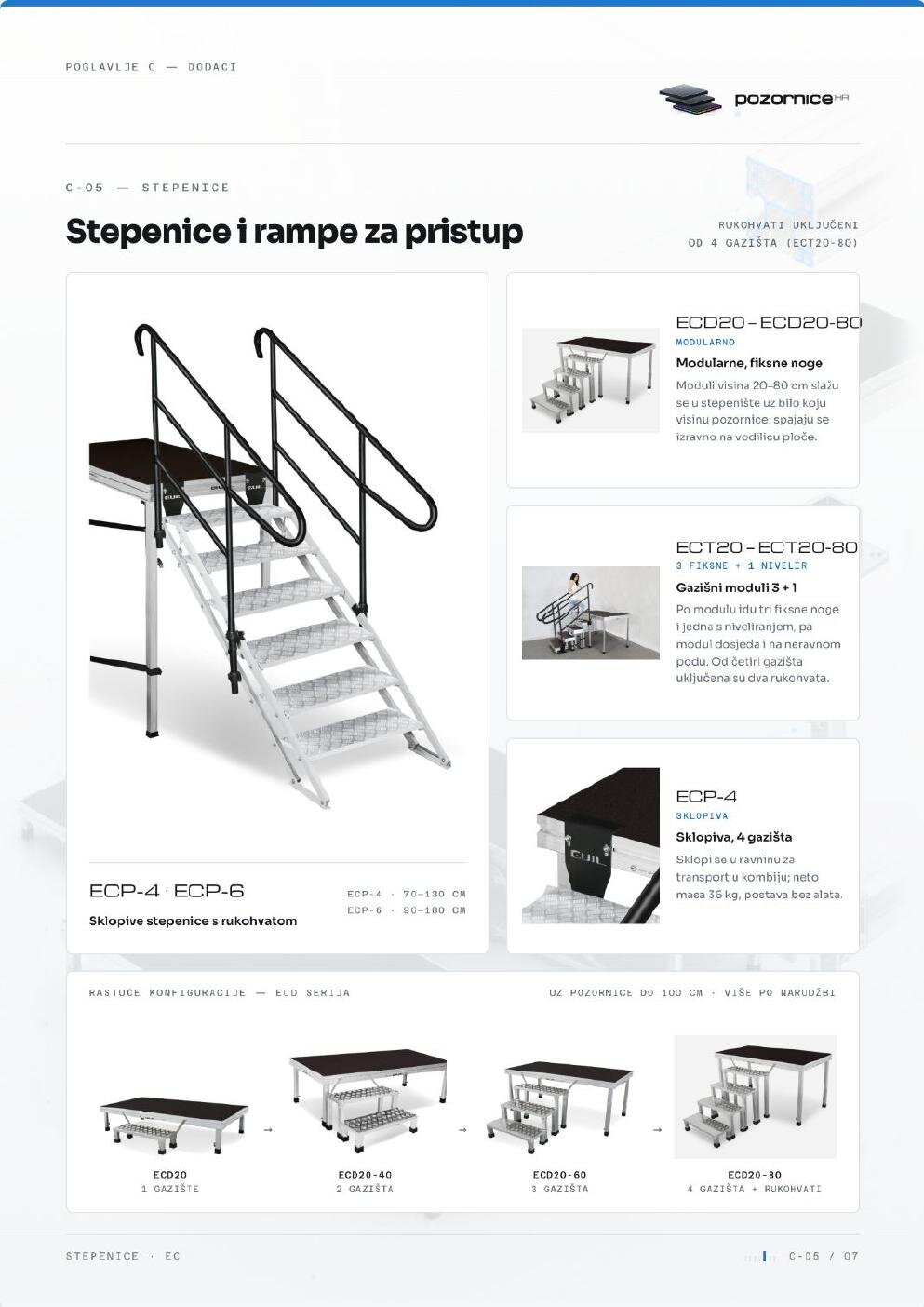

Stepenice za pozornice
Stepenice za pozornice
Podesive ECP, fiksne ECD i modularne ECT stepenice za pristup GUIL podestima. Usporedi radnu visinu, broj gazišta, rukohvate i način skladištenja.
Istraži sustav↓
70–180 cmraspon ECP
30 × 80 cmgazište
3sustava
Pregled modela
Tri sustava pristupa
Izbor počinje radnom visinom i učestalošću promjene postava. Konstrukcija zatim određuje podešavanje, završnu obradu i način skladištenja.
ECD
Aluminijske s fiksnim nogama
Jasno definiran broj gazišta za unaprijed zadanu radnu visinu
- Visina
- pozornice 40–100 cm
- Gazišta
- 1–4 gazišta
- Izvedba
- odvojive noge
ECT
Modularne u završnoj obradi podesta
Moduli gazišta slažu se prema visini i mogu se proširiti po širini
- Visina
- pozornice 40–120 cm
- Gazišta
- 1–5 gazišta
- Izvedba
- breza + aluminij
ECP
Podesiva geometrija za promjenjivu visinu
ECP-4 pokriva pozornice od 70 do 130 cm, a ECP-6 od 90 do 180 cm. Nagib konstrukcije mijenja se bez promjene horizontalnog položaja gazišta.
ECP-401 / 03
Četiri ili šest gazišta
Gazišta 30 × 80 cm izrađena su od protukliznog rebrastog aluminija. Dva rukohvata uključena su u sklop.
- ECP-4
- 70–130 cm · 36 kg
- ECP-6
- 90–180 cm · 48 kg
Nagib prati visinu pozornice
Bočna konstrukcija mijenja kut, a sustav fiksiranja zaključava odabrani položaj prije uporabe. Gazišta pritom ostaju vodoravna.
- Konstrukcija
- aluminij
- Površina
- protuklizna
Sklopiva konstrukcija
Stepenice se sklapaju u kompaktan paket bez rastavljanja glavne konstrukcije, što smanjuje volumen pri prijevozu i skladištenju.
- Postavljanje
- bez zasebnih modula
- Rukohvat
- PSA-05
ECD
Fiksne visine u rasteru od 20 cm
Svako gazište ima odvojive aluminijske noge i protukliznu površinu. Broj gazišta izravno prati radnu visinu pozornice.
Visina stepenica20 cmVisina pozornice40 cm
1 gazište · aluminij 30 × 80 cm
ECT
Modularna završna obrada usklađena s podestom
Aluminijski okvir i brezova fenolna ploča koriste isti materijalni jezik kao GUIL podesti. Moduli se povezuju prema traženoj visini i širini pristupa.
Aktivna konfiguracijaECT20-4060 cm visina pozornice
30 × 80 cmbrezova fenolna ploča · aluminijski okvir
Spoj s podestom
Namjenski prihvat za svaku konstrukciju
Stepenice se ne oslanjaju slobodno uz rub. Svaki sustav isporučuje se s elementima za mehaničko povezivanje s okvirom GUIL podesta.
Usporedba prema načinu postavljanja
Brzi pregled izvedbi
ModelKonstrukcijaRadna visinaPrimjena
01ECP-4 / ECP-6sklopiva i podesiva70–130 / 90–180 cmpromjenjiva visina i kompaktno skladištenje
02ECD20–80aluminijska, odvojive nogepozornice 40–100 cmzadana visina i potpuno aluminijska izvedba
03ECT20–100modularna, breza + aluminijpozornice 40–120 cmzavršna obrada usklađena s podestom
28 stranica
Katalog
Stepenice u katalogu
Pregled pristupnih stepenica, rukohvata, načina spajanja i pripadajućih komponenti.
- Format
- A4 · PDF
- Opseg
- 28 stranica
- Jezik
- HR izdanje
PDF ti stiže e-mailom. Unesene podatke koristimo samo za evidenciju distribucije kataloga.
GUILPozornice i dodaci
01–02 / 28
PDF katalog
Želiš PDF verziju kataloga?
Upiši svoje podatke pa ćemo ti poslati poveznicu za preuzimanje. Podatke koristimo samo za dostavu kataloga i evidenciju njegove distribucije.
GUIL modularni sustav
Cjelovit sustav pozornice
Podest, tlocrt, radna visina, pristup i dodatne komponente projektiraju se kao jedan kompatibilan sustav.
=GUILTvoja pozornica
Podest
Nosivost i radna površina
Model podesta određuje nosivost, masu modula i završnu obradu radne površine.
Pregledaj povezane proizvode→Tlocrt
Dimenzije i raspored modula
Moduli 2 × 1 m slažu se u potreban tlocrt, uključujući prolaze i položaje pristupa.
Pregledaj povezane proizvode→Visina

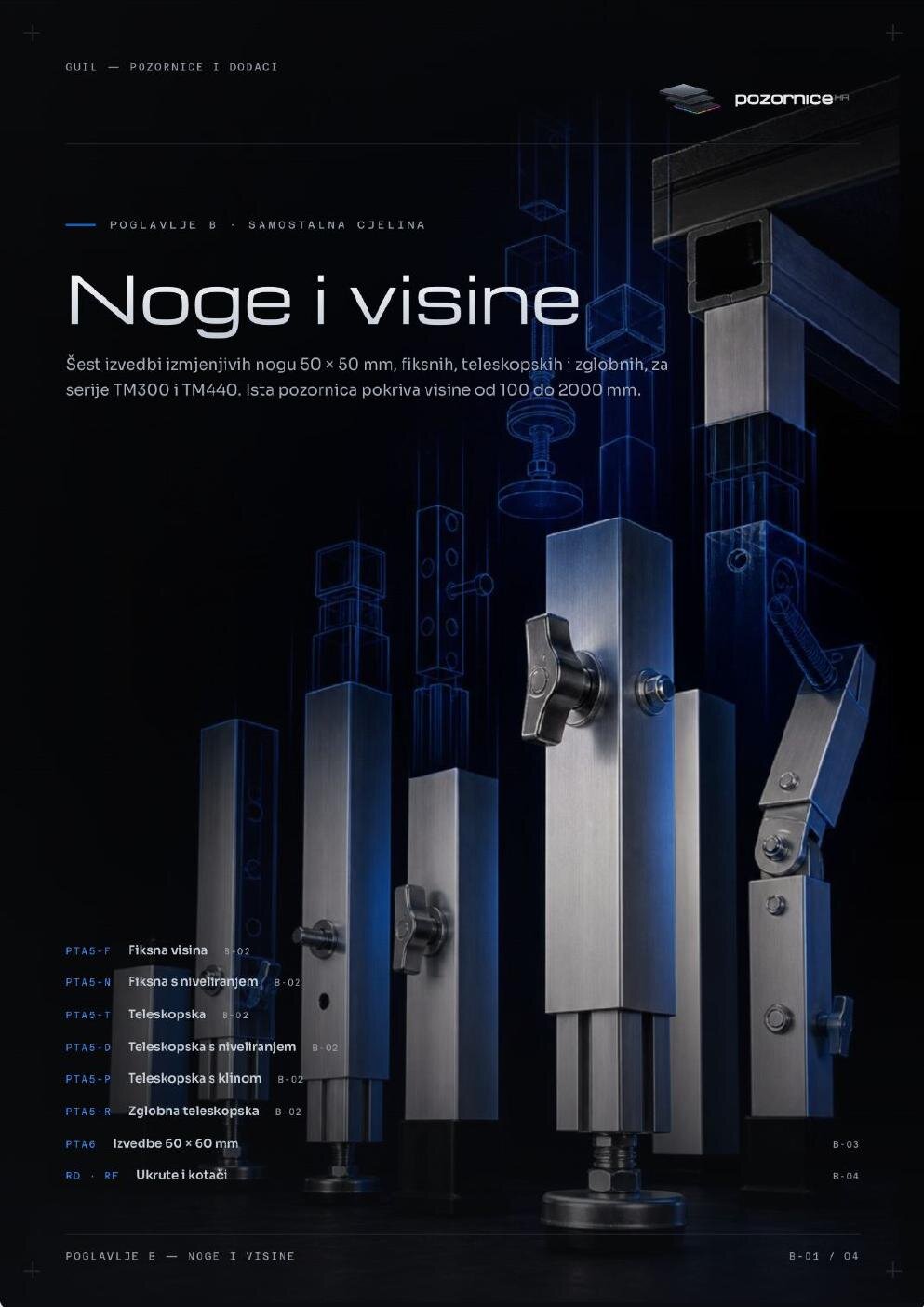

Noge i niveliranje
Fiksne i teleskopske noge određuju radnu visinu te omogućuju precizno niveliranje konstrukcije.
Pregledaj povezane proizvode→Pristup
Stepenice i rampe
Pristup se projektira prema radnoj visini, raspoloživom prostoru i traženom načinu korištenja.
Pregledaj povezane proizvode→Dodaci
Ograde, spojnice i transport
Sigurnosne ograde, spojnice i transportna oprema dovršavaju kompatibilan GUIL sustav.
Pregledaj povezane proizvode→Konfigurator pozornice · 3D prikazGUIL komponente PDF specifikacija

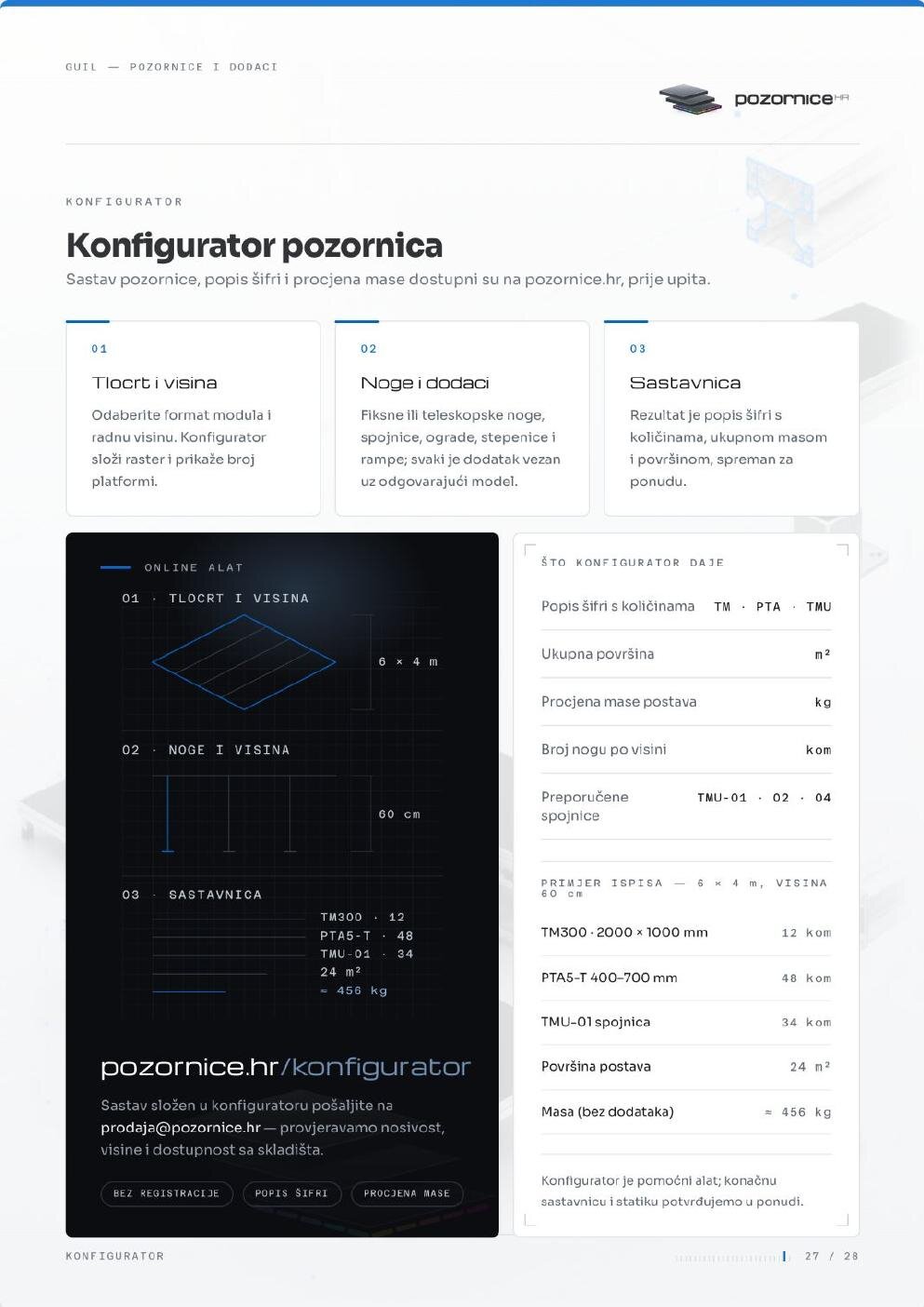

Konfigurator pozornice
Složi pozornicu po svojoj mjeri
Odredi tlocrt i radnu visinu pa dodaj stepenice i ograde. Konfigurator koristi stvarne GUIL komponente i priprema pregled koji možeš poslati uz upit.
Primjer konfiguracije · 8 × 6 m
Otvori Konfigurator→3D pregled · popis komponenti · bez registracije
Geometrija GUIL sustava24 MODULA
24 × TM440 modula
Teleskopske noge
Dva pristupna sklopa
Obodna zaštita
Tlocrt8,00 × 6,00 mPovršina48,0 m²Moduli24 × TM440Pristup2 stubišta
Radna visina → nosivost
20 cm1600
60 cm1400
100 cm1200
200 cm750
Moduli2 × 1 m
Noge20–200 cm
IzvozPDF · upit
