Rampe za pozornice

Rampe za pozornice

Uz RMP komplete, standardne GUIL podeste možeš složiti u pristupnu rampu. Usporedi ulazne ploče, raspon visine i zglobni oslonac.

Istraži sustav↓

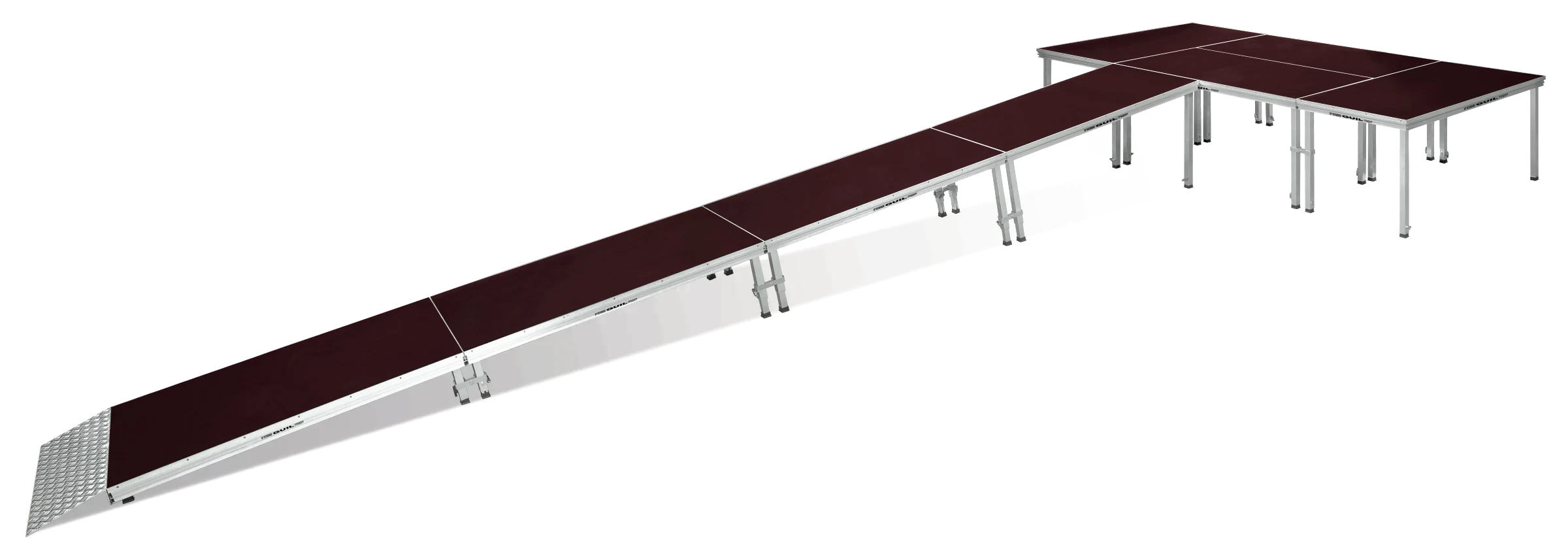

GUIL Rampe za pozornice
GUIL / RAMPE ZA POZORNICE
80–120 cmprojektna visina
0,4 / 1 mulazna ploča
PTA5-Rzglobna noga

Projektiranje rampe

Radna visina određuje potreban tlocrt

RMP sustav koristi iste podeste kao pozornica. Duljina niza i dopušteni nagib provjeravaju se za svaki projekt; standardni kompleti predviđeni su za visine 80–120 cm.

VISINA POZORNICE100 cmSREDNJI TLOCRT
ULAZTLOCRT RASTE S VISINOMPOZORNICA

Projektni raspon

Visina pozornice

Podesti
TM300 · TM440 · TM440XL
Noge
PTA5-R + fiksne
Provjera
nagib i raspoloživa duljina

Konačnu geometriju potvrđuje tehnički odjel prema tlocrtu i namjeni rampe.

RMP kompleti

Dvije ulazne ploče za različite namjene

Oba kompleta uključuju protukliznu aluminijsku ulaznu ploču, TMU-02 spojnice, dvije fiksne noge i dvije zglobne teleskopske noge.

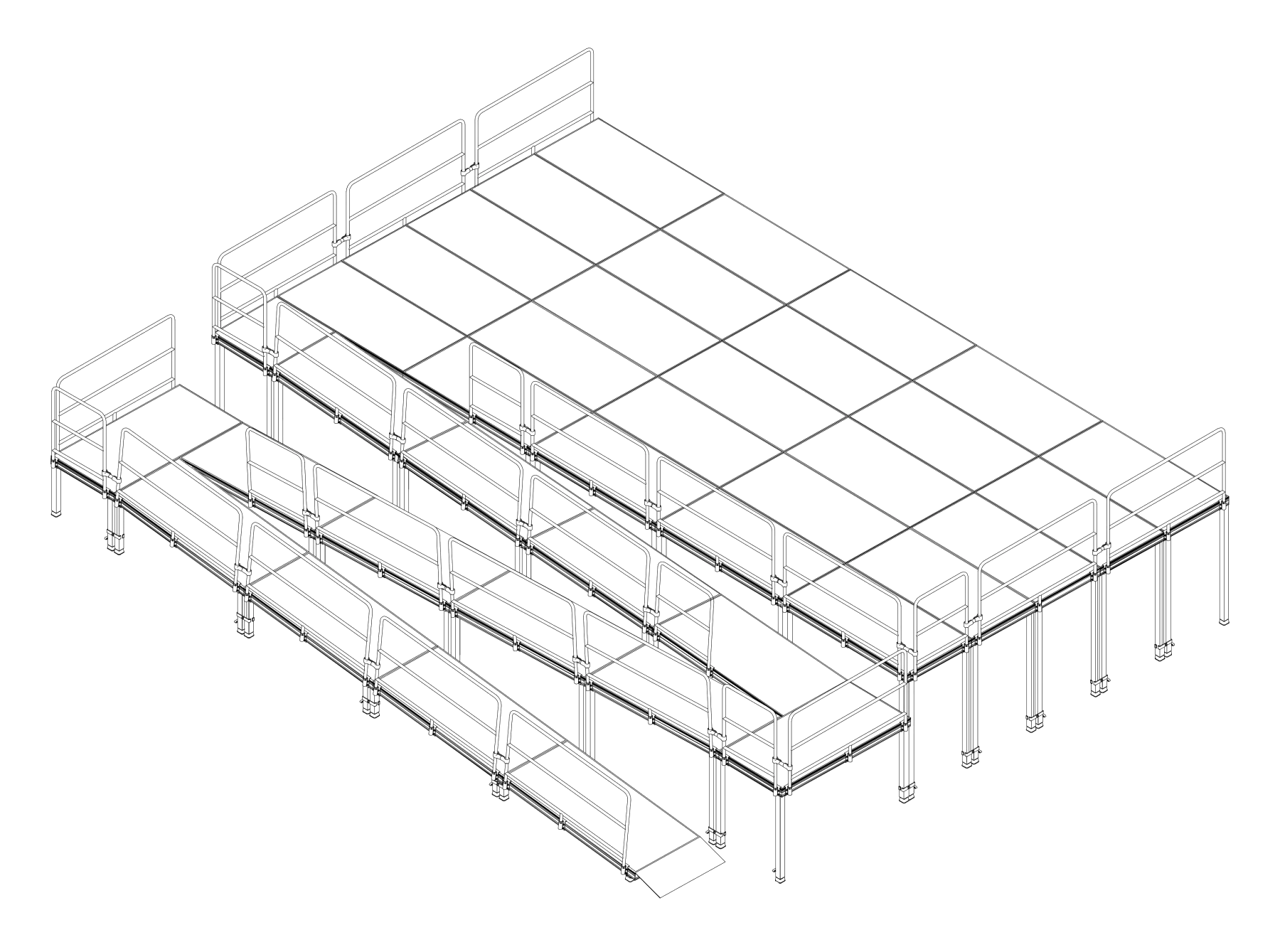

GUIL RMP-01 ulazna ploča

RMP-01

Tehnička pristupna rampa

Za pristup opreme, kretanje osoblja i povezivanje različitih razina pozornice.

Ploča
1 × 0,4 m
Masa
6,5 kg

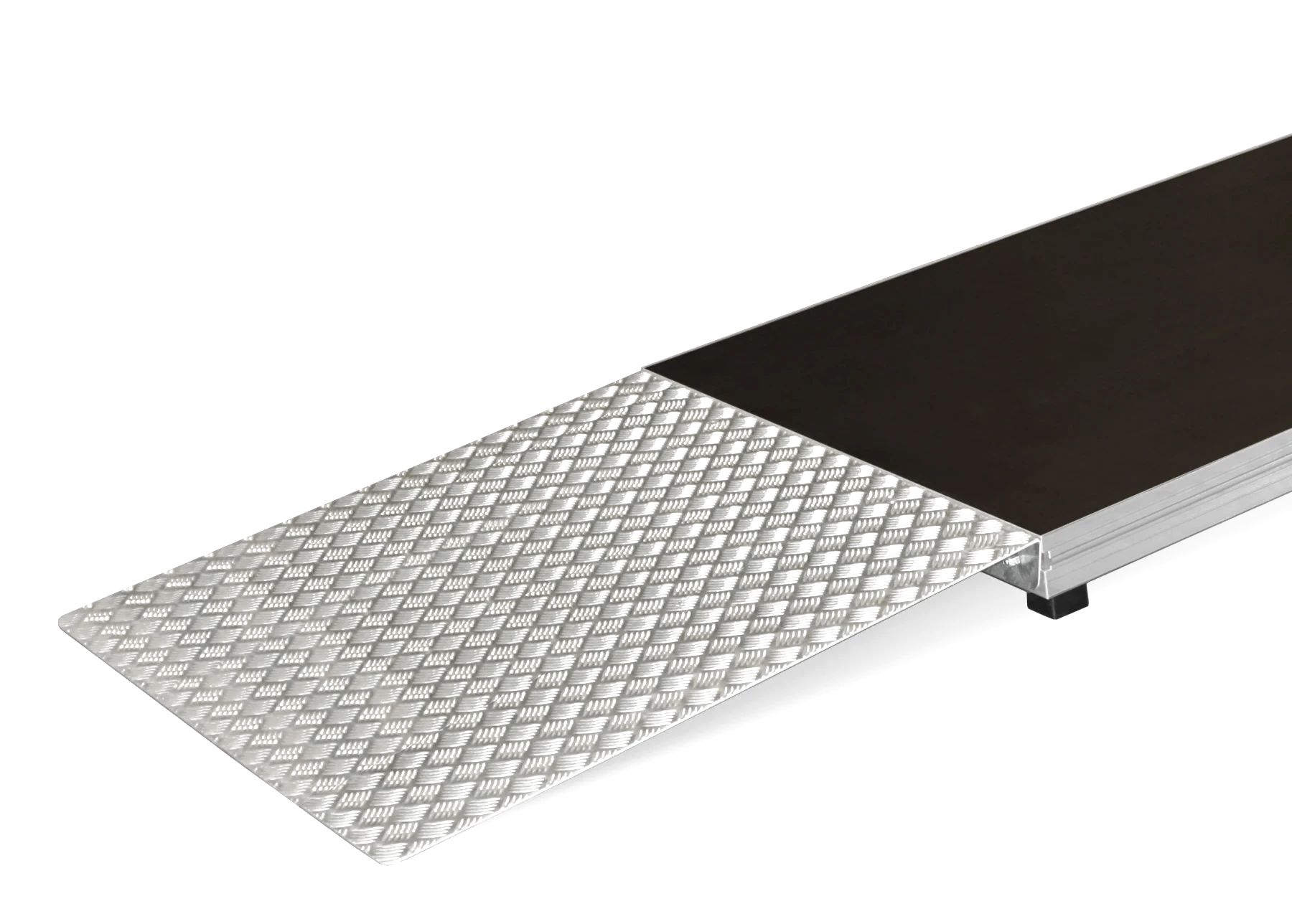

GUIL RMP-03 ulazna ploča

RMP-03

Pristupačna rampa

Šira ulazna ploča namijenjena izvedbi pristupa za osobe smanjene pokretljivosti.

Ploča
1 × 1 m
Masa
13,5 kg

PTA5-R

Zglobna teleskopska noga za promjenjivi kut

Gornji zglob prilagođava položaj noge nagibu podesta. Teleskopski profil omogućuje kontinuirano podešavanje, a ručica i M10 matica zaključavaju zadanu visinu.

Profil
50 × 50 mm
Podešavanje
milimetarsko
Primjena
rampe i kosi podesti
GUIL PTA5-R
01zglobni prihvat
02ručica + M10
0350 × 50 mm

Četiri podatka potrebna prije izrade tlocrta

Podaci za projektiranje

Ulazni podatakŠto određujeProvjeraKomponenta
radna visinapotrebnu duljinu rampedopušteni nagibRMP-01
raspoloživi prostorsmjer i broj segmenataslobodan prolazTM platforme
podlogavrstu i hod osloncaniveliranjePTA5-R
rubna zaštitapoložaj ogradekontinuitet zaštiteTMQ / ANQ
28 stranica Fizički katalog Pozornice i dodaci
GUIL pozornice.hr LumiLas

Katalog

Rampe u katalogu

Elementi pristupnih rampi, ulazne ploče, zglobni oslonci i primjeri tehničkih konfiguracija.

Format
A4 · PDF
Opseg
28 stranica
Jezik
HR izdanje

PDF ti stiže e-mailom. Unesene podatke koristimo samo za evidenciju distribucije kataloga.

GUIL modularni sustav

Cjelovit sustav pozornice

Podest, tlocrt, radna visina, pristup i dodatne komponente projektiraju se kao jedan kompatibilan sustav.

GUILTvoja pozornica
Konfiguracija modularne GUIL pozornice
Konfigurator pozornice · 3D prikazGUIL komponente PDF specifikacija

Konfigurator pozornice

Složi pozornicu po svojoj mjeri

Odredi tlocrt i radnu visinu pa dodaj stepenice i ograde. Konfigurator koristi stvarne GUIL komponente i priprema pregled koji možeš poslati uz upit.

Primjer konfiguracije · 8 × 6 m

Otvori Konfigurator→3D pregled · popis komponenti · bez registracije
Konfiguracija pozornice GUIL TM440, 8 × 6 metara, s teleskopskim nogama, dva stubišna sklopa i sigurnosnim ogradama
Geometrija GUIL sustava24 MODULA
24 × TM440 modula
Teleskopske noge
Dva pristupna sklopa
Obodna zaštita
Tlocrt8,00 × 6,00 mPovršina48,0 m²Moduli24 × TM440Pristup2 stubišta
Radna visina → nosivost
20 cm1600
60 cm1400
100 cm1200
200 cm750
Moduli2 × 1 m
Noge20–200 cm
IzvozPDF · upit
