Modularni podest
TM440XL
Šest nogu.
1.400 kg/m² nosivosti.
TM440XL 3D prikaz proizvoda
1.400 kg/m²ravnomjerno raspoređeno opterećenje
43 kgmasa podesta 2 × 1 m, bez nogu
6 prihvataza noge profila 50 × 50 mm

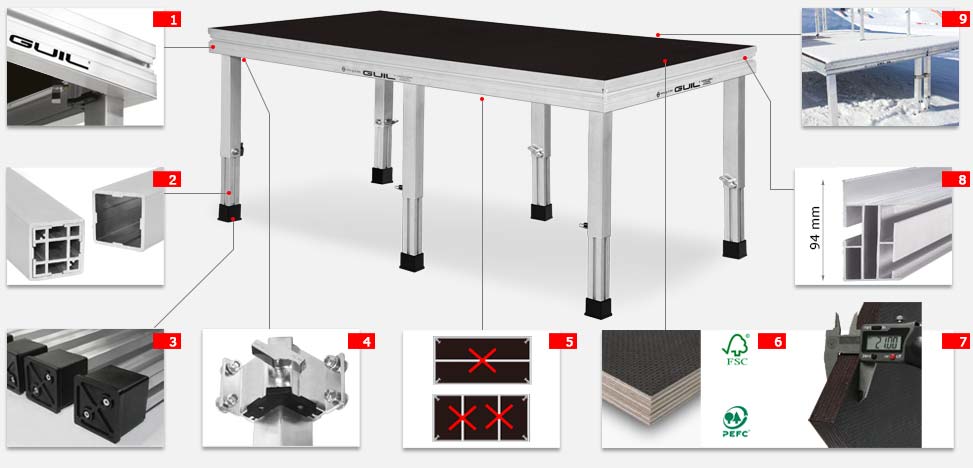

Unutar
modela TM440XL
Istraži profil, ploču i šest prihvata nogu na modelu 2 × 1 m. Pomiči stranicu ili odaberi detalj.
Studija proizvoda
TM440XL
Modul 2 × 1 m s pločom od 21 mm i šest prihvata izmjenjivih nogu. Masa podesta bez nogu iznosi 43 kg.
Pregledaj specifikacije, kompatibilne noge i tehničku dokumentaciju.
TM440XL · Tehnička prezentacija01 / 08
Pomiči stranicu ili odaberi detalj
Nosivost TM440XL
Ravnomjerno raspoređeno opterećenje1.400kg/m²
Nosivost po kvadratnom
metru podesta.
Na modulu 2 × 1 m2.800 kg
Uvjet primjene
Kako čitati nosivost Teret rasporedi po cijeloj površini podesta.
Za točkasta opterećenja i posebne postave provjeri uvjete primjene.
Dva formata
sa šest oslonaca
Dva prihvata na sredini dugih stranica dopunjuju četiri kutna prihvata. Odaberi širinu modula prema tlocrtu pozornice.
Tlocrt · položaji prihvata nogu
Modularna osnova
2 × 1 m
Standardni modul sa šest prihvata nogu. TM440XL/2×1.
Dimenzije su u metrima. Prikaz zadržava isti omjer stranica za oba formata.
Šest vrsta izmjenjivih nogu
Odaberi noge
za svoju postavu
Fiksne ili podesive. S niveliranjem ili zglobom za nagib.
Odaberi izvedbu prema načinu postavljanja.
Fiksna noga
Fiksna
radna visina
Jednodijelna aluminijska noga za postave s unaprijed određenom radnom visinom. Umeće se u prihvat podesta i učvršćuje metalnom ručicom.
- Radne visine
- 20 / 40 / 60 / 80 / 100 cm
- Profil noge
- 50 × 50 mm
11 zasebnih izvedbi
Radna visina mjeri se od poda do gotove površine podesta. Rasponi pripadaju zasebnim izvedbama nogu.

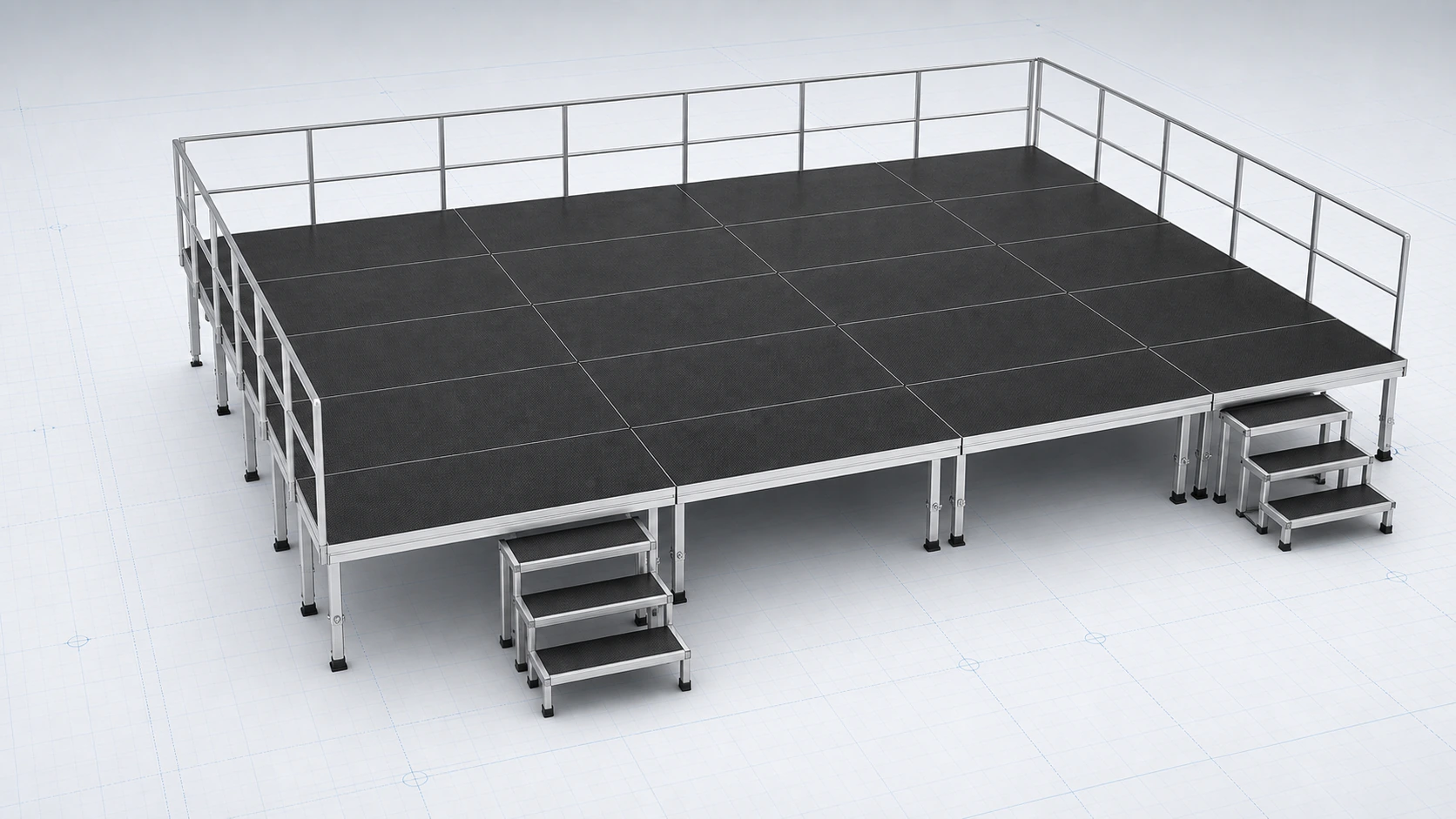

Konfigurator pozornice
Složi svoju pozornicu
Odaberi dimenzije, radnu visinu i pristup.
Pregledaj postavu i pripremi popis opreme.
Tlocrt, visina
i popis opreme
Konfigurator povezuje raspored modula s potrebnom opremom. Pregledaj postavu prije slanja upita.
Otvori konfiguratorPrikaz mogućnosti sustava. Svoj raspored i točan popis opreme odabireš u konfiguratoru.
TM440XL
Tehnički podaci
Podaci za odabir podesta, radne visine i načina uporabe.
TM440XL · proizvedeno u Španjolskoj01Dimenzije i masa
- Standardni formati
- 2×1 · 2×0,5 m
- Masa podesta 2 × 1 m, bez nogu
- 43 kg
- Visina aluminijskog profila
- 94 mm
- Visina slaganja podesta
- 10 cm
02Opterećenje
- Ravnomjerno raspoređeno opterećenje
- 1400 kg/m²
- Ukupno na modulu 2 × 1 m
- 2800 kg

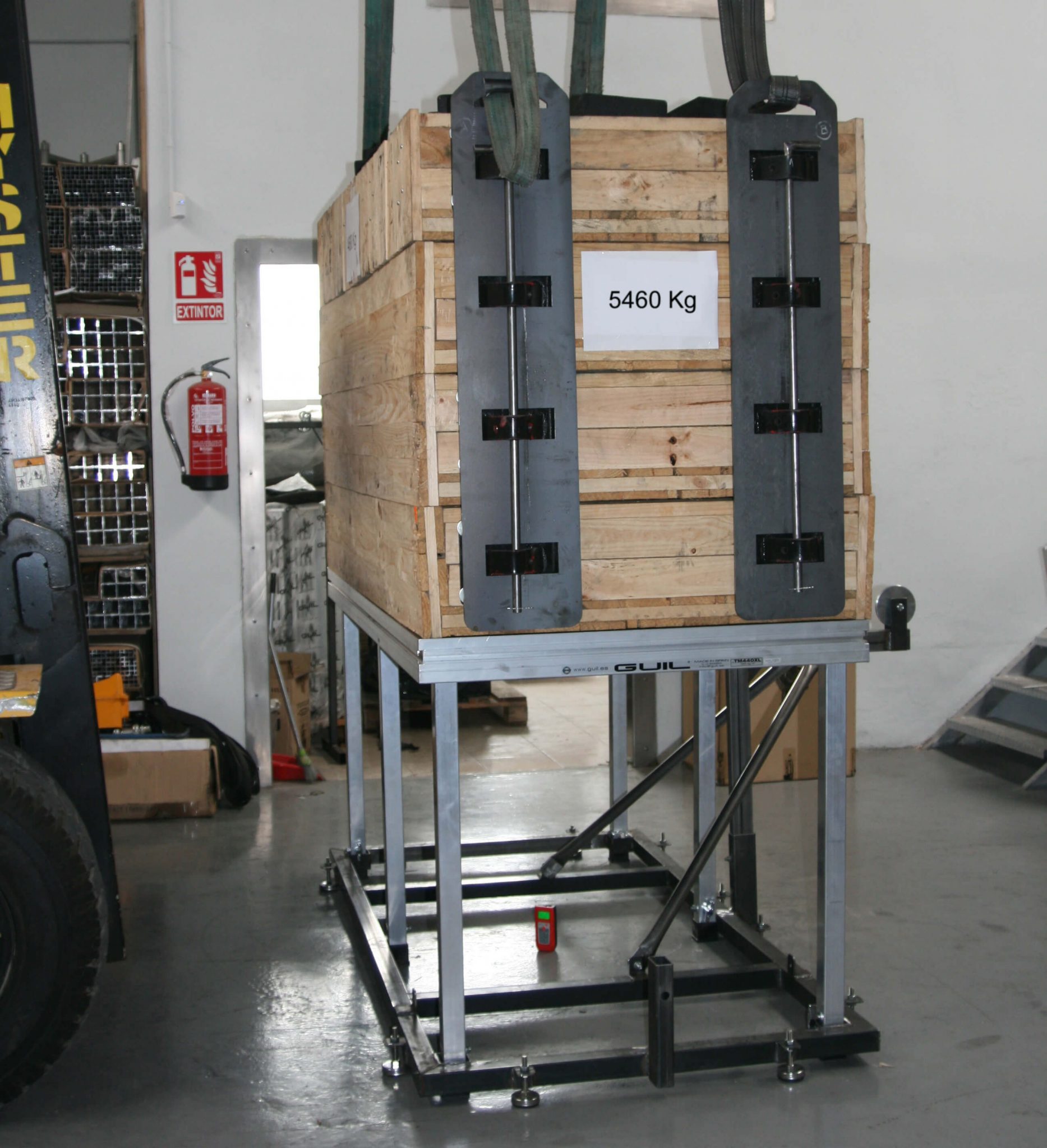

- Ispitno opterećenje modula 2 × 1 m
- 5460 kg
Ispitno opterećenje nije dopušteno radno opterećenje. Radna nosivost odnosi se na ravnomjerno raspoređen teret.
03Materijali i izvedba
- Materijal ploče
- finska breza, fenolna šperploča (WBP)
- Debljina ploče
- 21 mm
- Legura okvira
- EN AW 6063 80-T6
- Broj prihvata nogu
- 6
- Protukliznost
- R13 (DIN 51130)
- Reakcija na požar
- B-s1 (EN 13501-1)
04Visina i povezivanje
- Radne visine sustava
- 10 – 200 cm
- Spojnice uključene uz podest
- 1 × TMU-01, 1 × TMU-02
Radna visina mjeri se do gornje površine podesta. Noge se biraju zasebno; svaka izvedba ima vlastitu visinu ili raspon podešavanja.
05Norme i certifikati
- Prema dokumentaciji proizvođača
- EN 17736 · DIN 15921:2015-09 · DGUV 17 / 115-002 · FSC · PEFC
Izvor: tehnički podaci proizvođača GUIL za TM440XL. Provjeri zahtjeve svoje postave
Dodaci
za tvoju postavu
Pristup pozornici, zaštita rubova i oprema za povezivanje i transport.
TM440 i TM440XL
Četiri ili
šest prihvata?
Ista ploča od 21 mm i profil od 94 mm. TM440XL dodaje dva prihvata i povećava radnu nosivost s 1.200 na 1.400 kg/m².
Usporedi sve modele
TM440XL
- Nosivost
- 1400 kg/m²
- Prihvati nogu
- 6
- Masa 2 × 1 m
- 43 kg
Nosivost: ravnomjerno raspoređeno opterećenje. Masa: podest 2 × 1 m, bez nogu.
