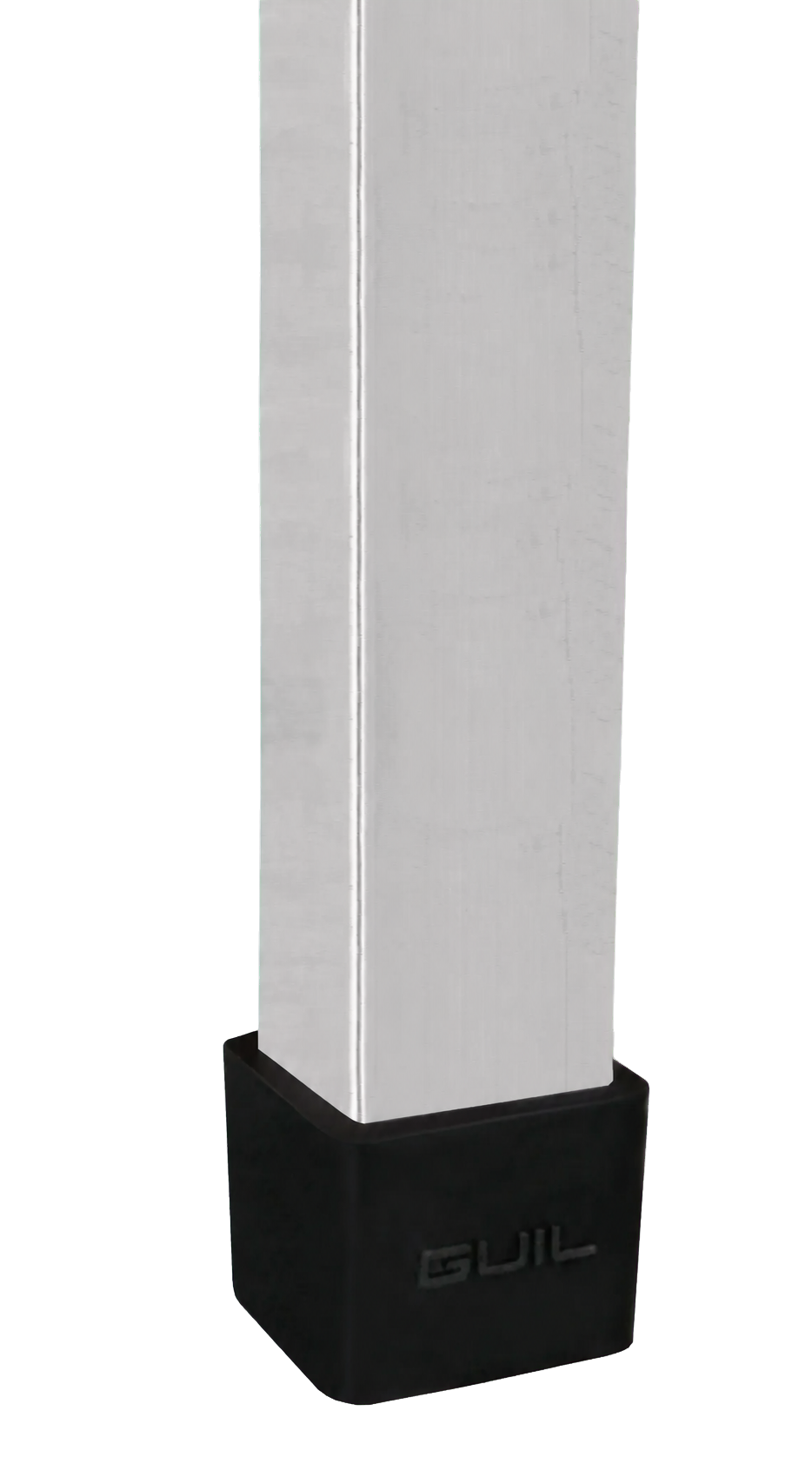

PTA5-F
Fiksna
Za ravnu podlogu i unaprijed zadanu radnu visinu
- Radna visina
- 20 / 40 / 60 / 80 / 100 cm
- Blokada
- metalna ručica
- Niveliranje
- bez nivelatora
Noge za podeste
Noge za podeste
Šest izvedbi za fiksne i podesive visine, niveliranje te kose konstrukcije. Sve koriste prihvat 50 × 50 mm.
Pregled modela↓PTA5-F
PTA5-T
PTA5-P
PTA5-N
50 × 50 mmprofil
10–200 cmradna visina
6izvedbi
Pregled modela
Šest izvedbi profila 50 × 50 mm
Modeli se razlikuju prema načinu podešavanja visine, blokadi, niveliranju i uvjetima postavljanja.

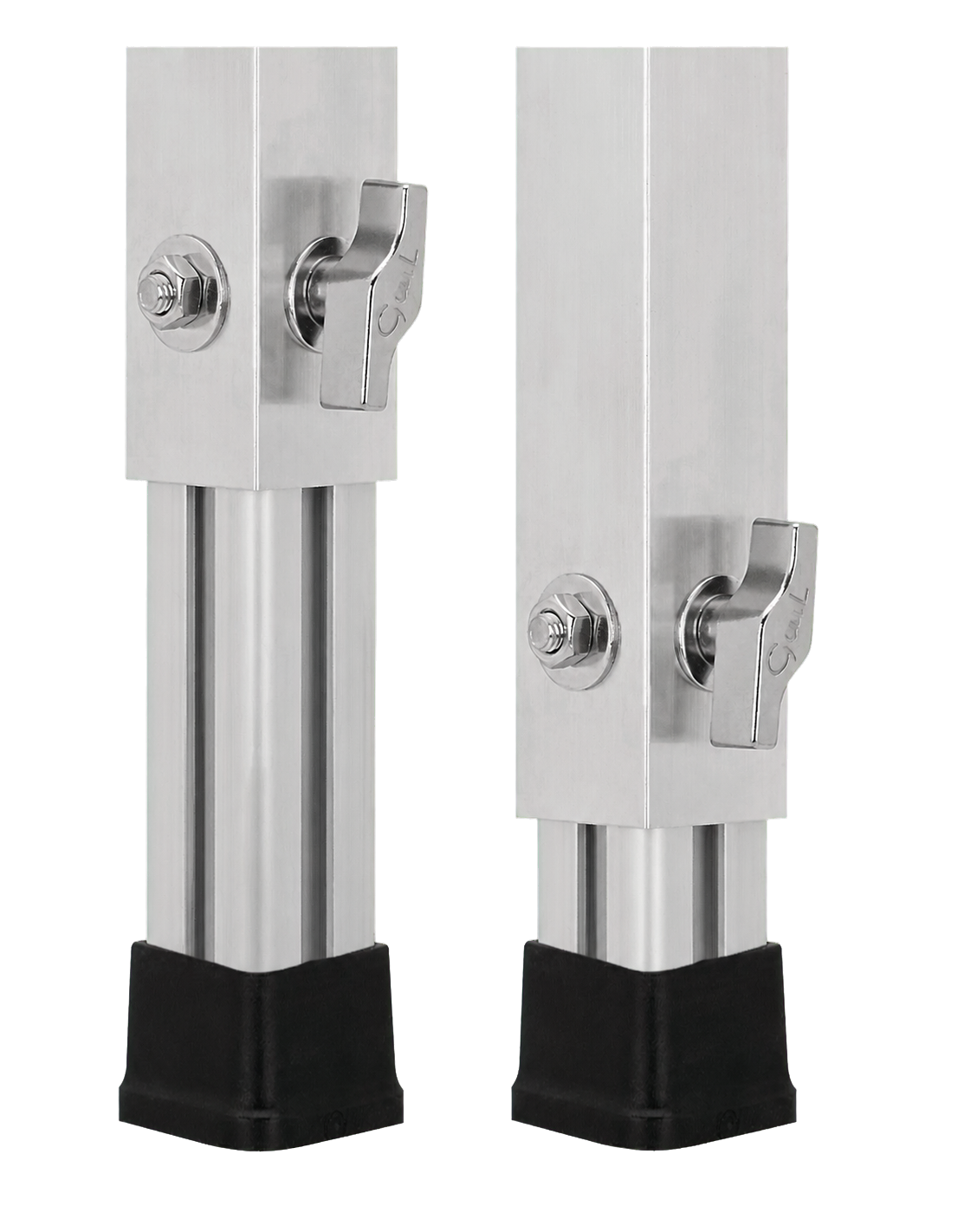

PTA5-T
Teleskopska
Kontinuirano podešavanje unutar odabranog raspona
- Radna visina
- 11 zasebnih raspona
- Blokada
- ručica + M10 vijak
- Niveliranje
- bez nivelatora

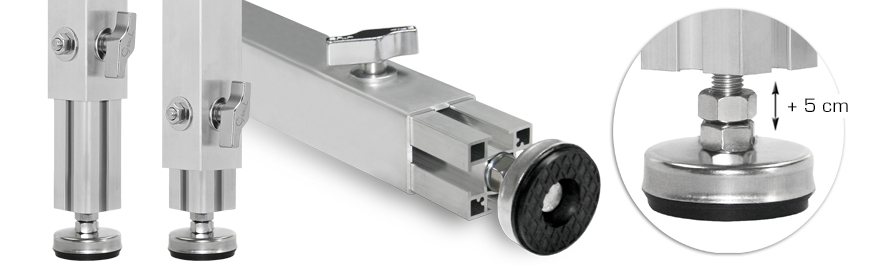

PTA5-D
Teleskopska + nivelator
Promjenjiva visina i završno fino poravnanje
- Radna visina
- 20–200 cm + 5 cm
- Blokada
- dvostruka blokada
- Niveliranje
- M12 / + 5 cm

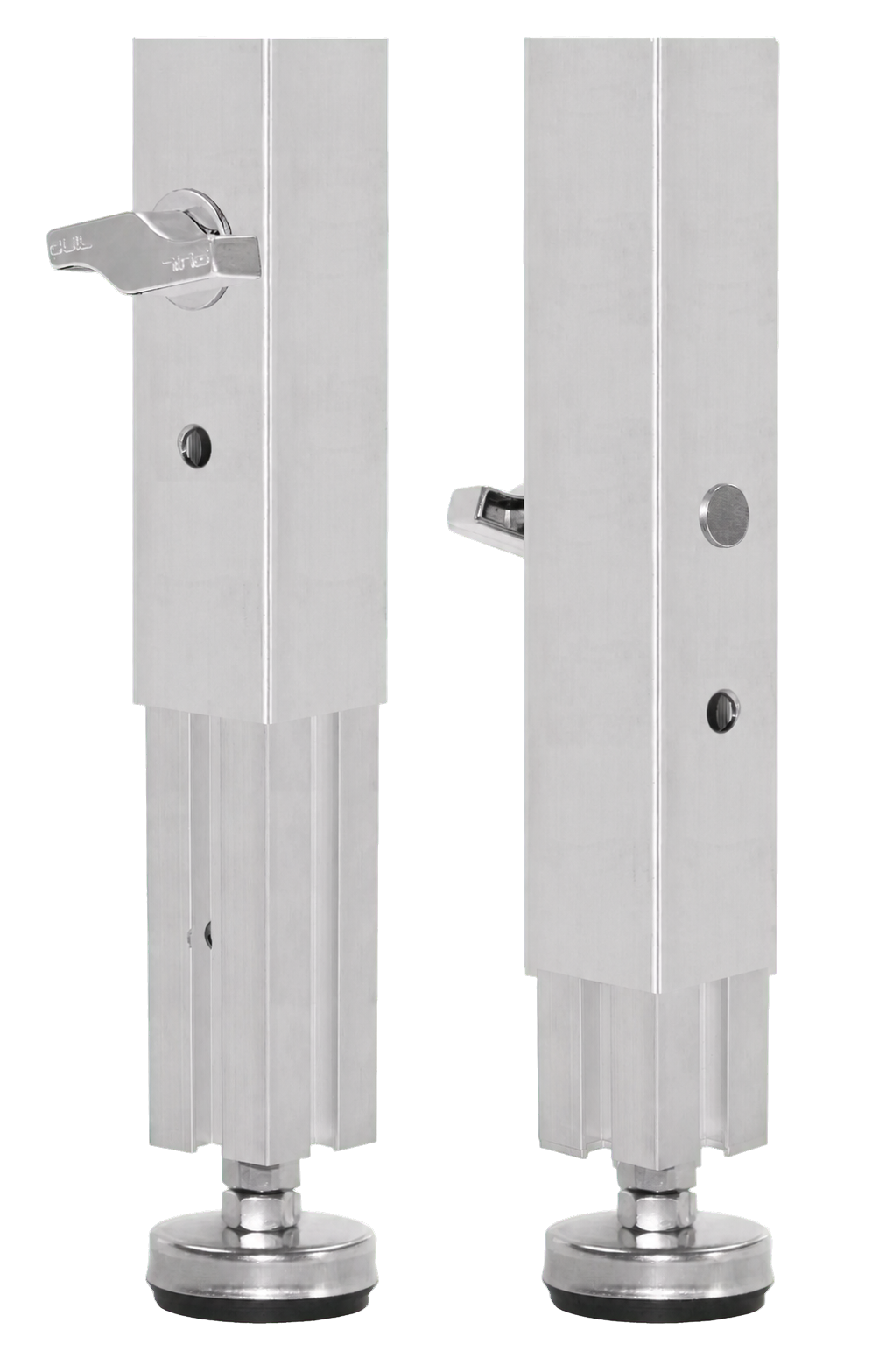

PTA5-P
Zatik + nivelator
Brzo mehaničko pozicioniranje i fino niveliranje
- Radna visina
- 30–180 cm + 5 cm
- Blokada
- zatik + metalna ručica
- Niveliranje
- M12 / + 5 cm

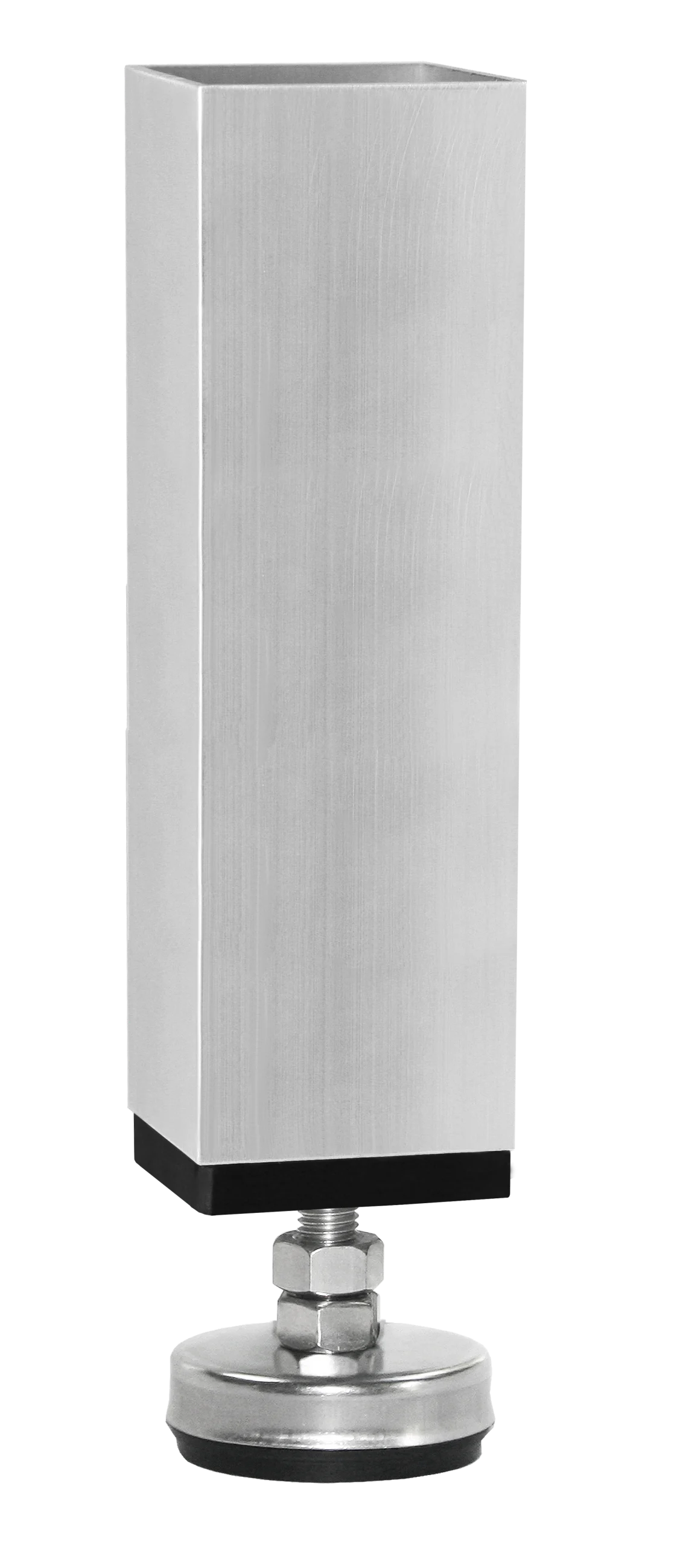

PTA5-N
Fiksna + nivelator
Zadana visina uz precizno poravnanje na podlozi
- Radna visina
- 20–140 cm + 5 cm
- Blokada
- metalna ručica
- Niveliranje
- M12 / + 5 cm

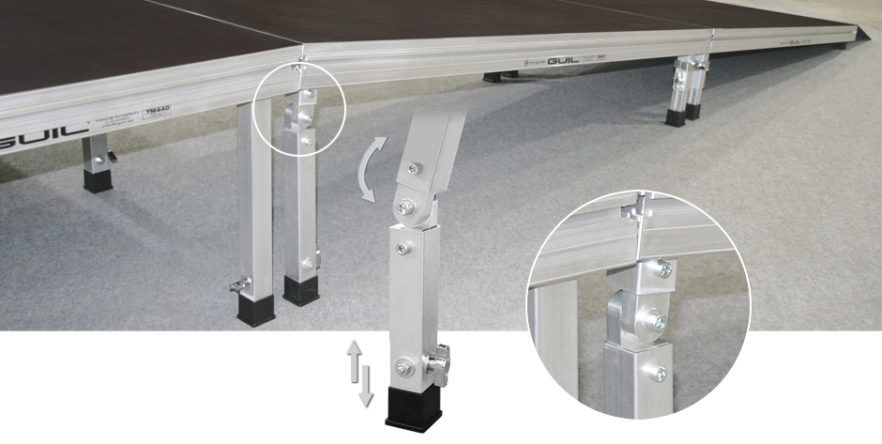

PTA5-R
Zglobna za rampe
Za rampe, kose konstrukcije i neravnu podlogu
- Radna visina
- promjenjiva visina i kut
- Blokada
- ručica + M10 vijak
- Niveliranje
- zglobni prihvat
VažnoNavedena visina uvijek označava ukupnu radnu visinu od poda do gornje plohe podesta
PTA5-T
Jedanaest zasebnih raspona
PTA5-T nije jedna noga raspona 20–200 cm. Svaka izvedba kontinuirano se podešava samo unutar raspona navedenog na pločici.
M10sekundarna blokadakontinuiranounutar svakog raspona
0120–25cm
0225–30cm
0330–40cm
0440–60cm
0550–80cm
0660–100cm
0770–120cm
0880–140cm
0990–160cm
10100–180cm
11110–200cm
Konstrukcija
Detalji koji određuju izvedbu noge
Profil prihvata ostaje isti. Način blokade, niveliranja i oslonca mijenja se prema radnoj visini i podlozi.

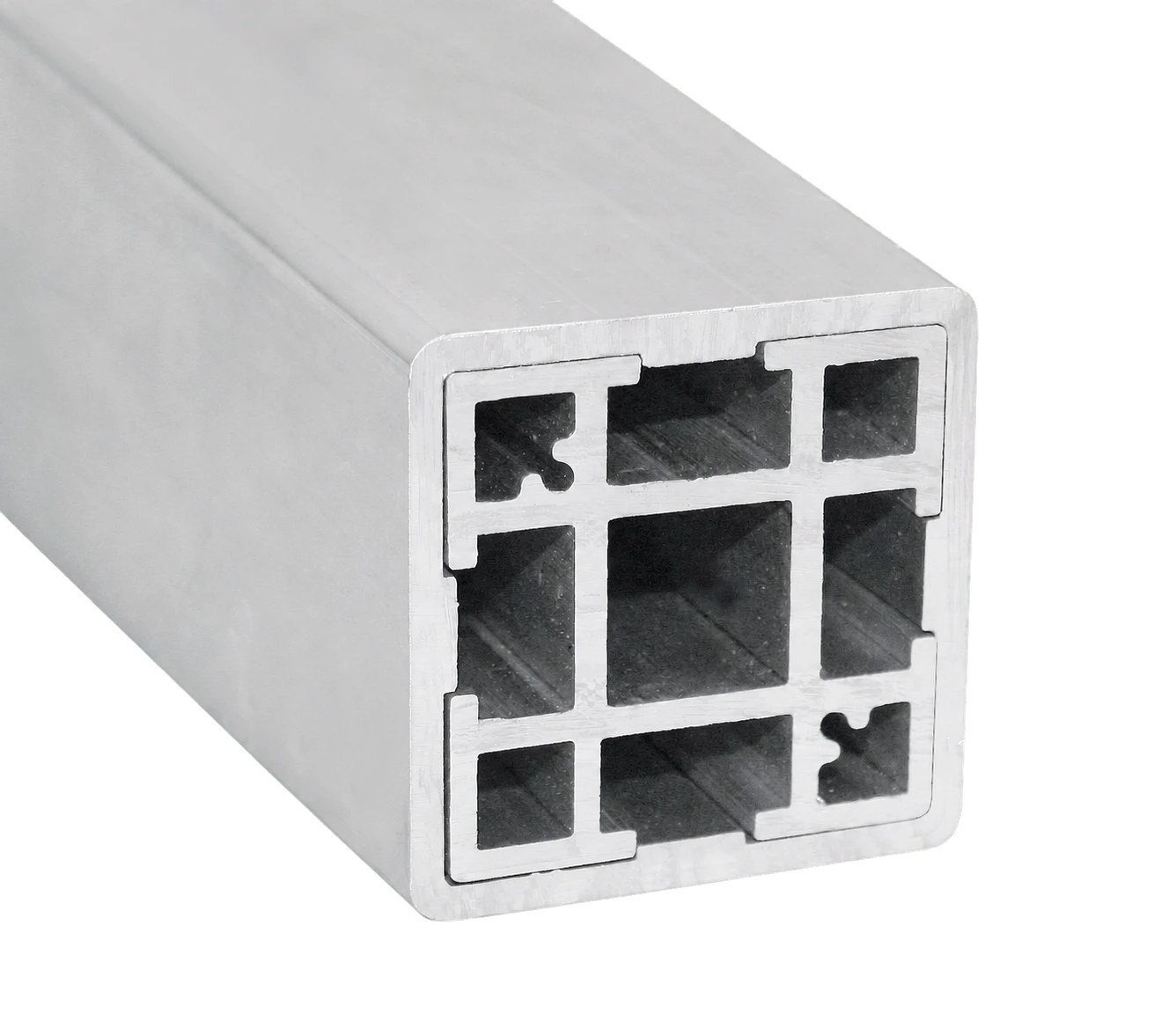

50 × 50 mm
Zajednički vanjski profil odgovara prihvatu GUIL podesta. Sve izvedbe nogu koriste isti spoj s okvirom.
- Materijal
- aluminij
- Profil
- 50 × 50 mm

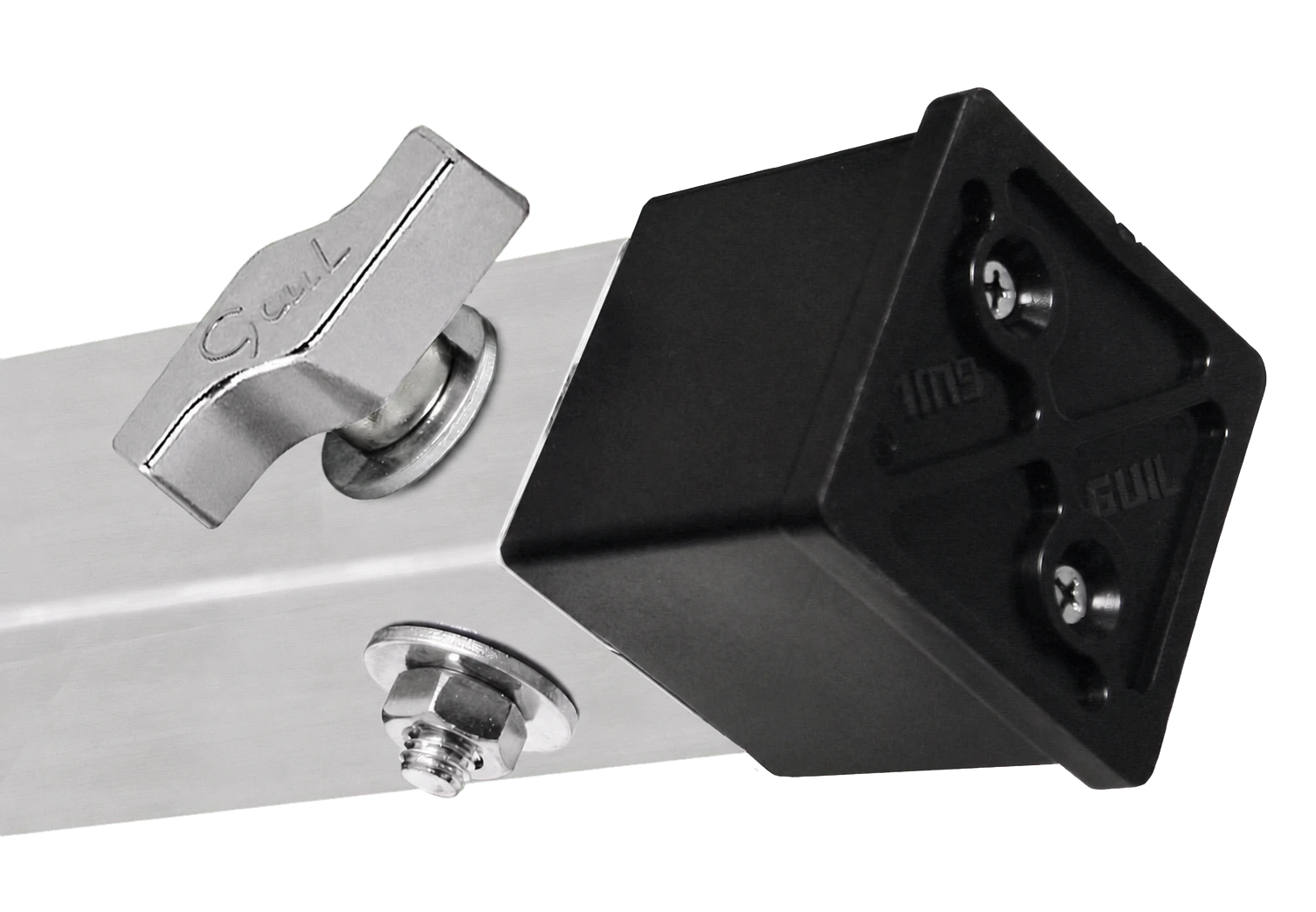

Dvostruka blokada
Metalna ručica postavlja položaj, a M10 vijak osigurava teleskopski profil prije opterećenja.
- Primjena
- PTA5-T / D / R
- Blokada
- ručica + M10

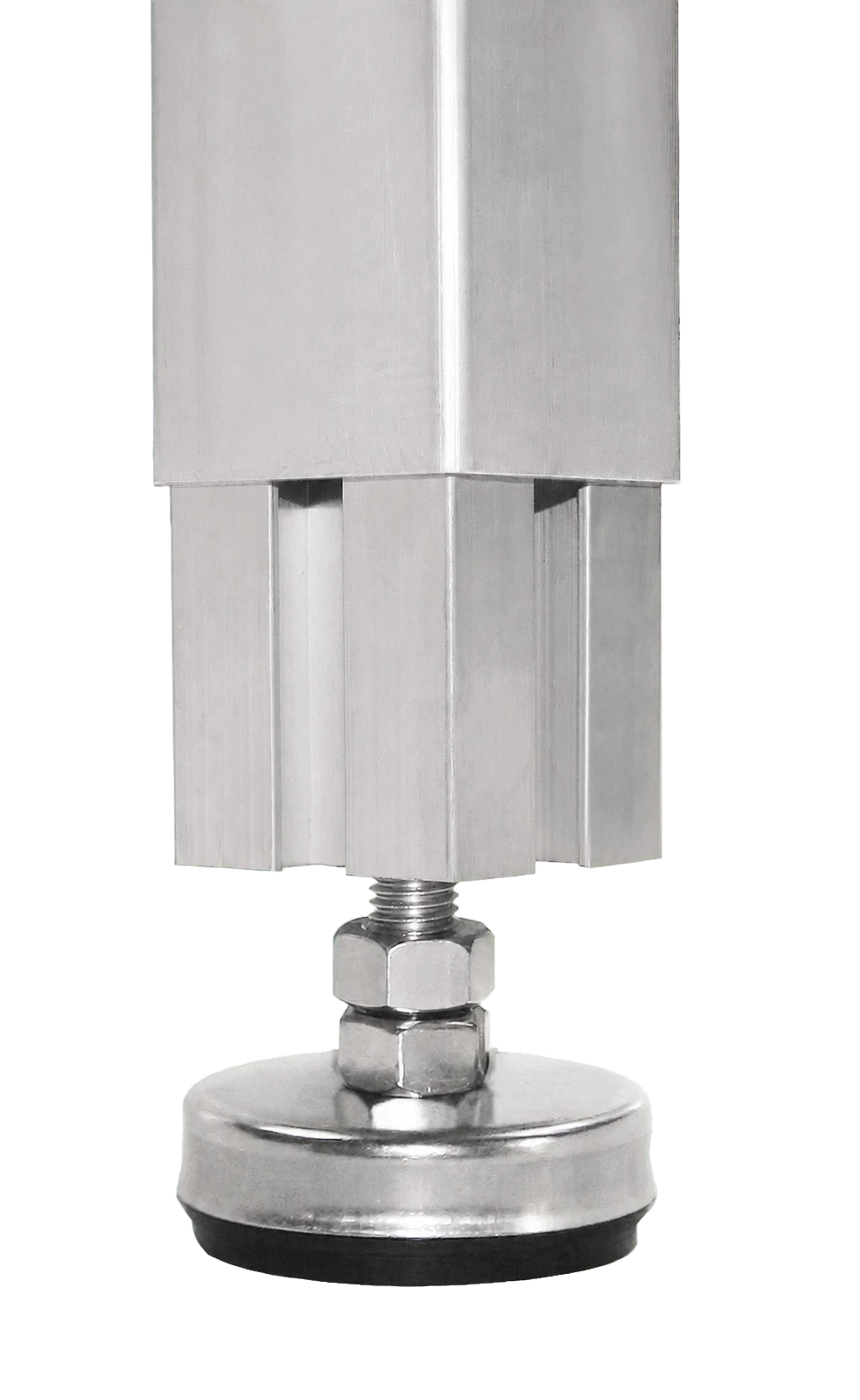

M12 nivelator
Navojni nivelator daje dodatnih 5 cm preciznog hoda za završno poravnanje konstrukcije na podlozi.
- Hod
- + 5 cm
- Primjena
- PTA5-D / P / N

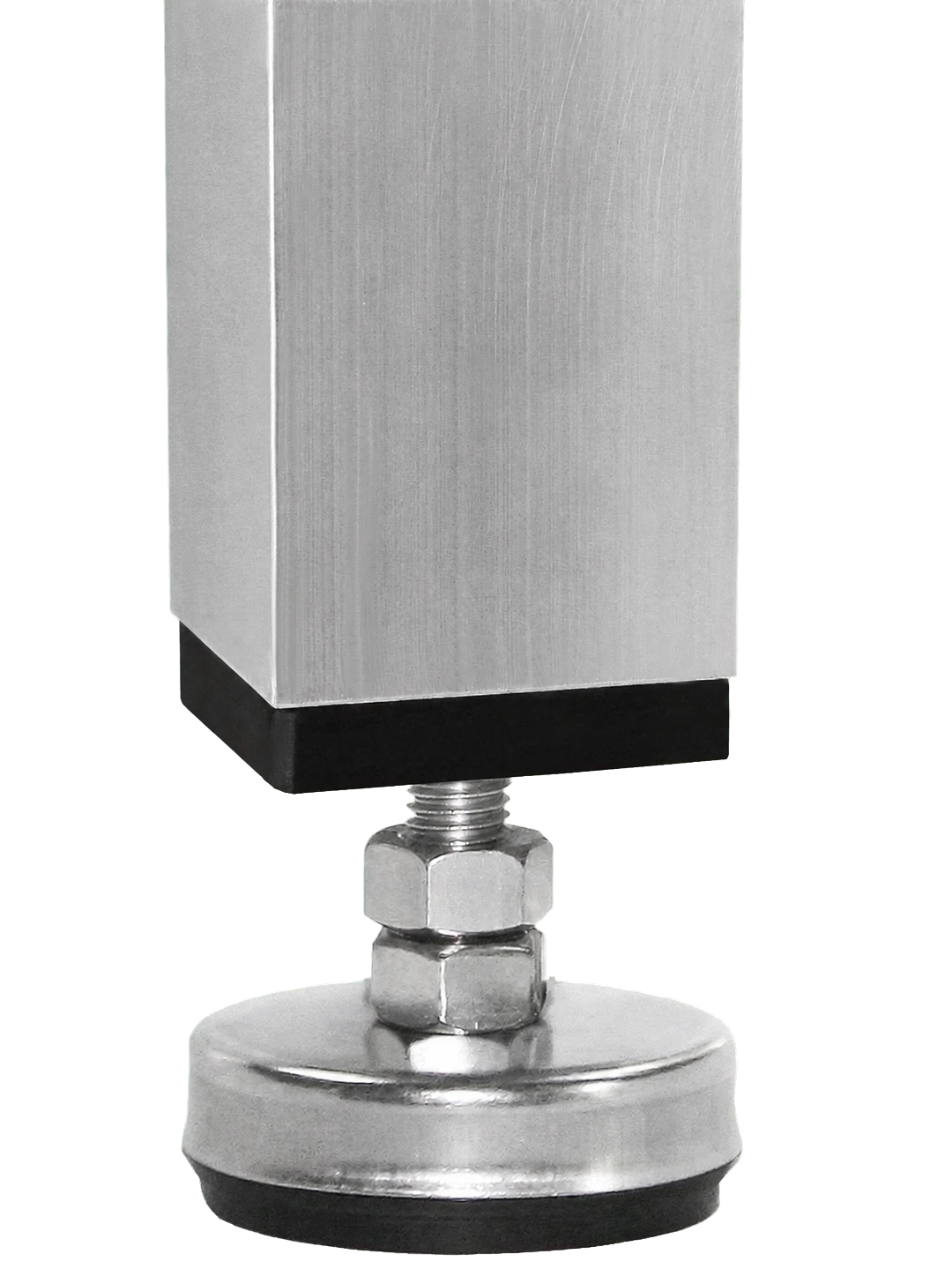

Protuklizni završetak
Gumeni oslonac povećava trenje i odvaja aluminijski profil od završne podne površine.
- Kontakt
- gumeni oslonac
- Podloga
- unutarnja uporaba
28 stranica
Katalog
Noge i radne visine u katalogu
Sve izvedbe profila 50 i 60 mm, rasponi podešavanja, nivelatori, kotači i pribor za visoke postave.
- Format
- A4 · PDF
- Opseg
- 28 stranica
- Jezik
- HR izdanje
PDF ti stiže e-mailom. Unesene podatke koristimo samo za evidenciju distribucije kataloga.
