Kategorija 07 · Konstrukcije i ovjes

Aluminijski truss i rigging

Ravni i kružni segmenti, ojačane i crne izvedbe, lančane dizalice te sva oprema za siguran ovjes.

Raspon kategorije

Profili: 290 / 400 mm
Završna obrada: aluminij / crna
Geometrija: ravna / kružna / kutna

01 / Truss sustavi

Od lagane modularnosti do ojačanog profila

Četiri obitelji pokrivaju ravne raspone, kutove, kružne forme, crnu završnu obradu i projektne konstrukcije velikog presjeka.

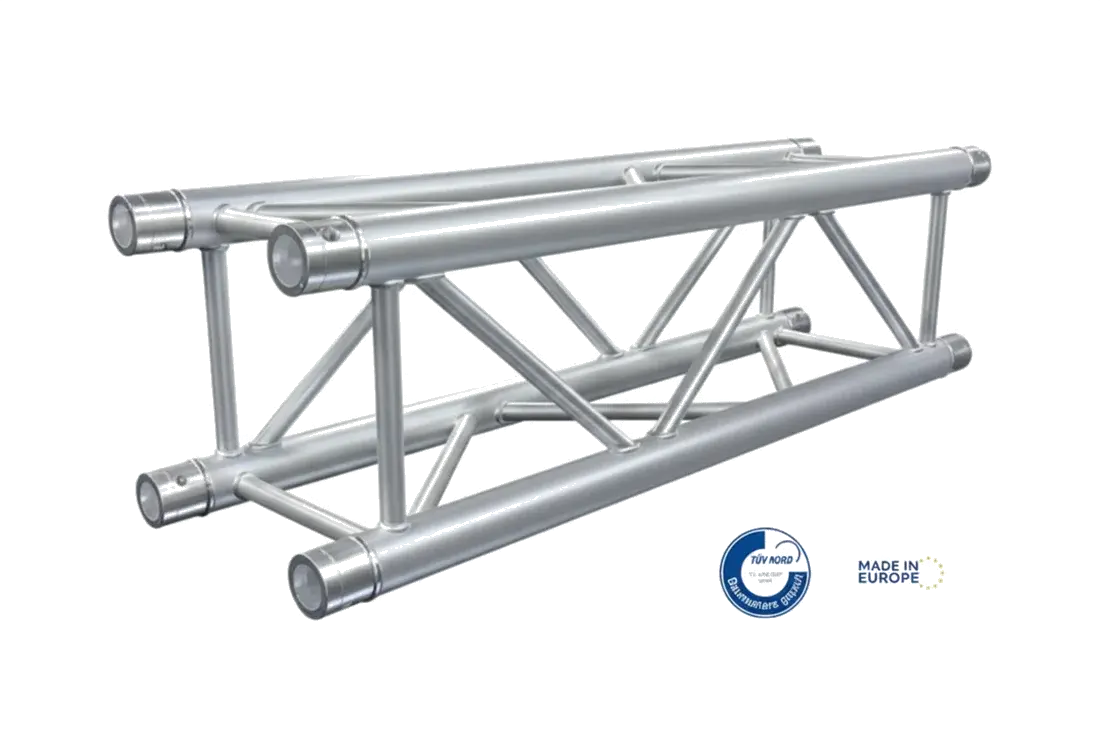

FT / sustav

Svestrani truss za svakodnevne konstrukcije

Kvadratni truss s glavnim cijevima 50 × 2 mm za ravne raspone, kutove, T-spojeve, baze i kružne izvedbe. Dostupan u prirodnom aluminiju i crnoj završnoj obradi.

Profil: 290 mm
Glavne cijevi: 50 × 2 mm
Dijagonale: 20 × 2 mm
Legura: EN AW 6080 T6

Ravne duljine

0,50 m1,00 m1,50 m2,00 m3,00 m

Elementi sustava

TF34TF34-MCBC21C30C41T35C-3C-4BPM-3004

TQN290

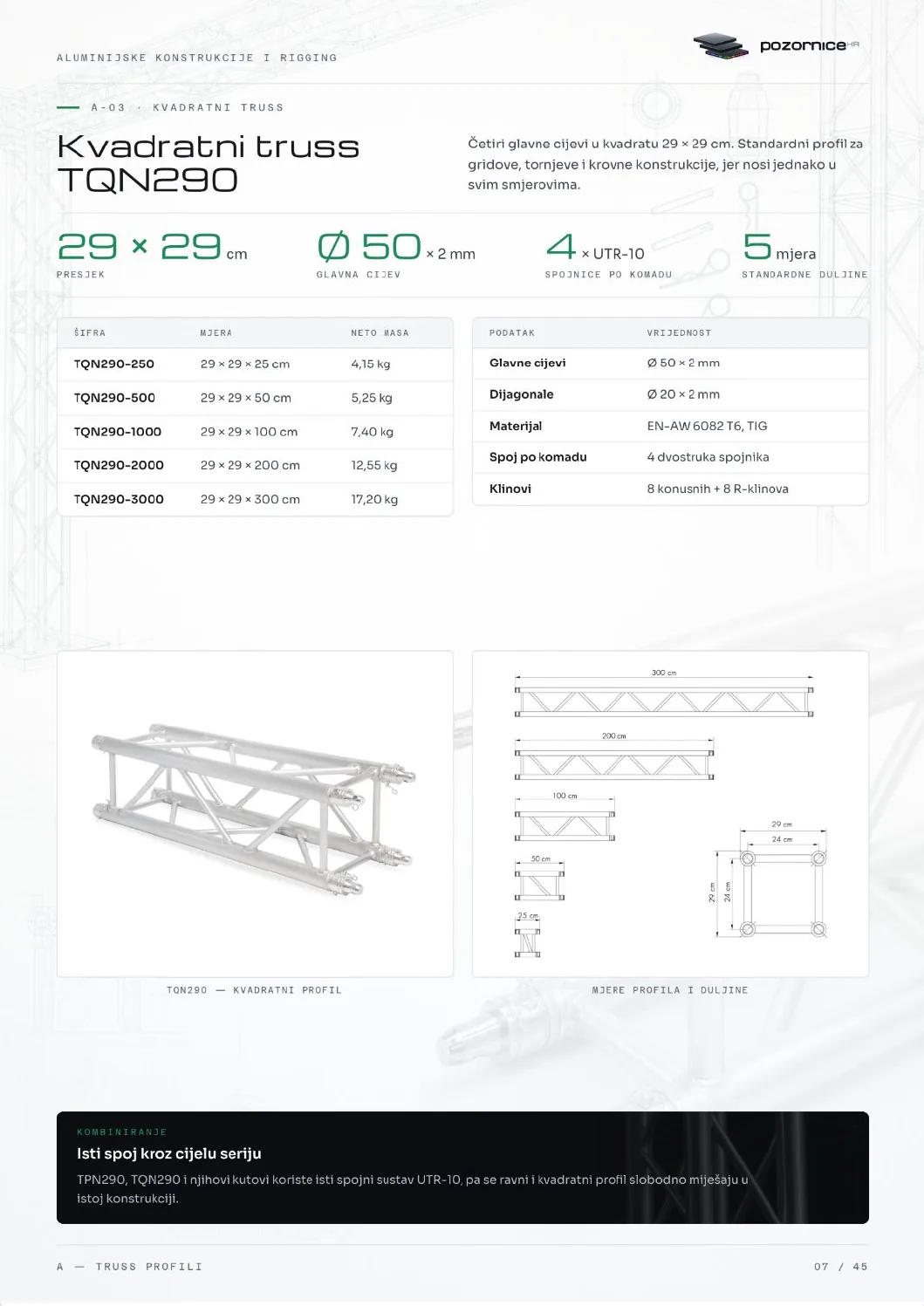

TQN290 / sustav

Modularni četverocijevni sustav 290 mm

Profesionalna obitelj ravnih segmenata, kutova, baza, adaptera i transportnih elemenata. Sustav omogućuje konfiguracije prilagođene geometriji prostora i položaju tereta.

Profil: 290 mm
Glavne cijevi: 4-point
Dijagonale: E6082-T6
Legura: Ø 50 mm

Ravne duljine

0,50 m1,00 m1,50 m2,00 m2,50 m3,00 m

Elementi sustava

TQN290TQN290-AD1TQ-AD1UTR-10BST-02BST-03BST-04SRD-01

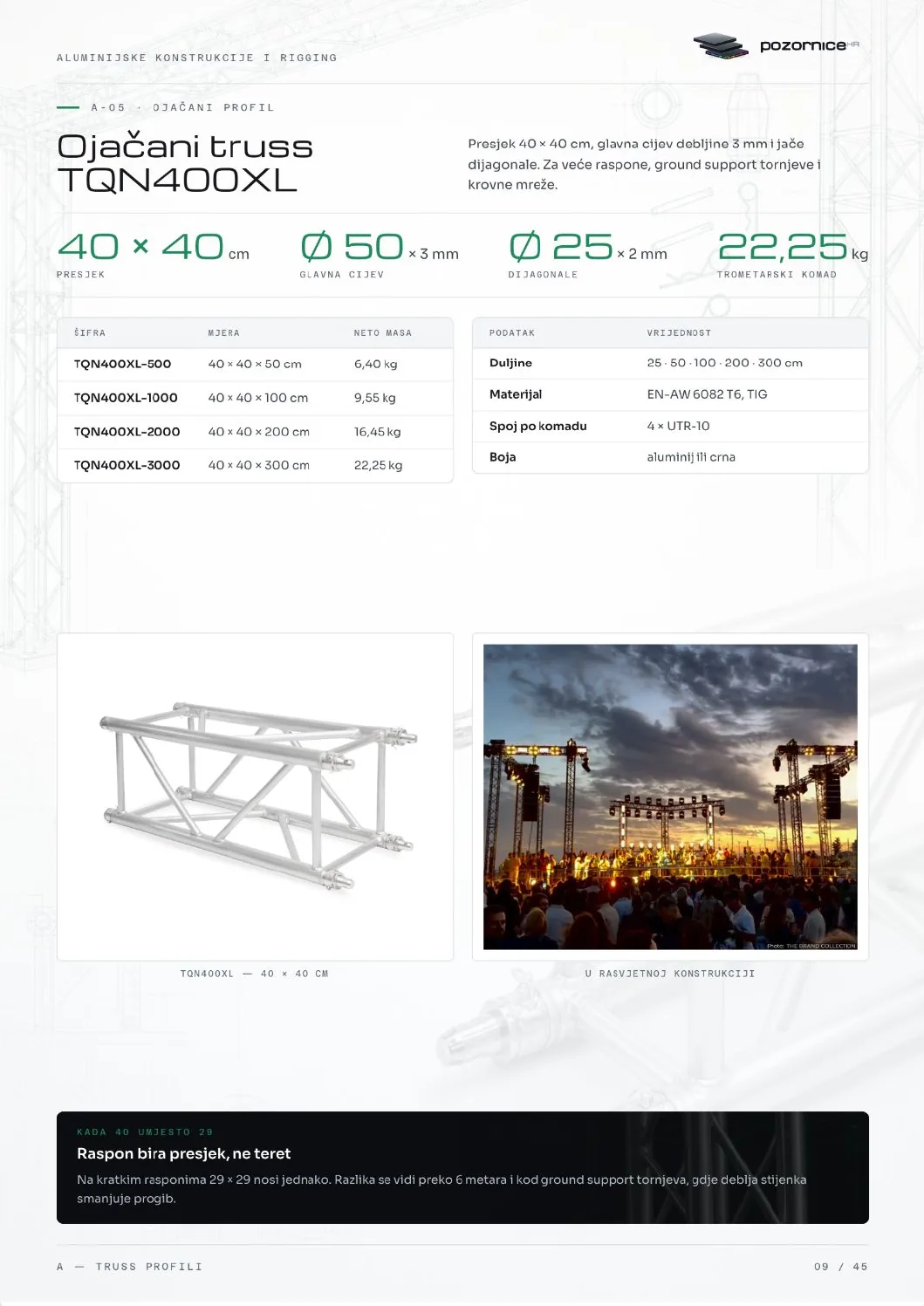

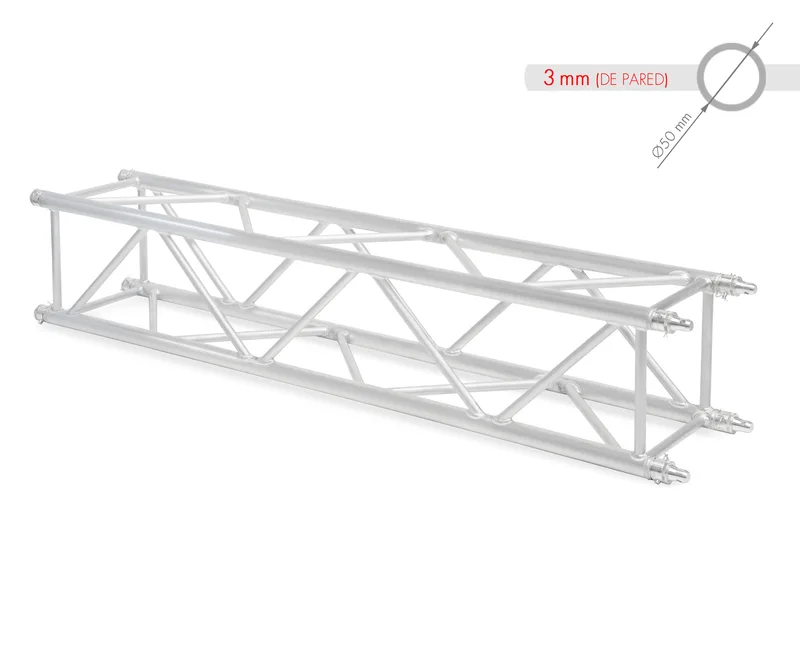

TQN400XL

TQN400XL / sustav

Veliki profil za konstrukcijske sustave

Četverocijevni sustav velikog presjeka s ravnim segmentima i pripadajućim kutovima, bazama, adapterima i spojnim elementima za projektno dimenzionirane konstrukcije.

Profil: 400 mm
Glavne cijevi: 4-point
Dijagonale: E6082-T6
Legura: Ø 50 mm

Ravne duljine

0,50 m1,00 m2,00 m3,00 m

Elementi sustava

TQN400XLTQN400XL-BS/1DDO/TQN400XLTS-AD1UTR-10BST-02BST-04

Vrste trussa

Osam izvedbi u prirodnoj i crnoj obradi

Glavne cijevi 50 × 2 mm i dijagonale 20 × 2 mm, aluminij EN AW-6082 / 6080 T6, TÜV certificirano i proizvedeno u Europi. Uz svaku sekciju isporučuju se klinovi, sigurnosne spone i spojnice.

Ravne sekcije

Kvadratni profili u duljinama 0,5, 1, 1,5, 2 i 3 m.

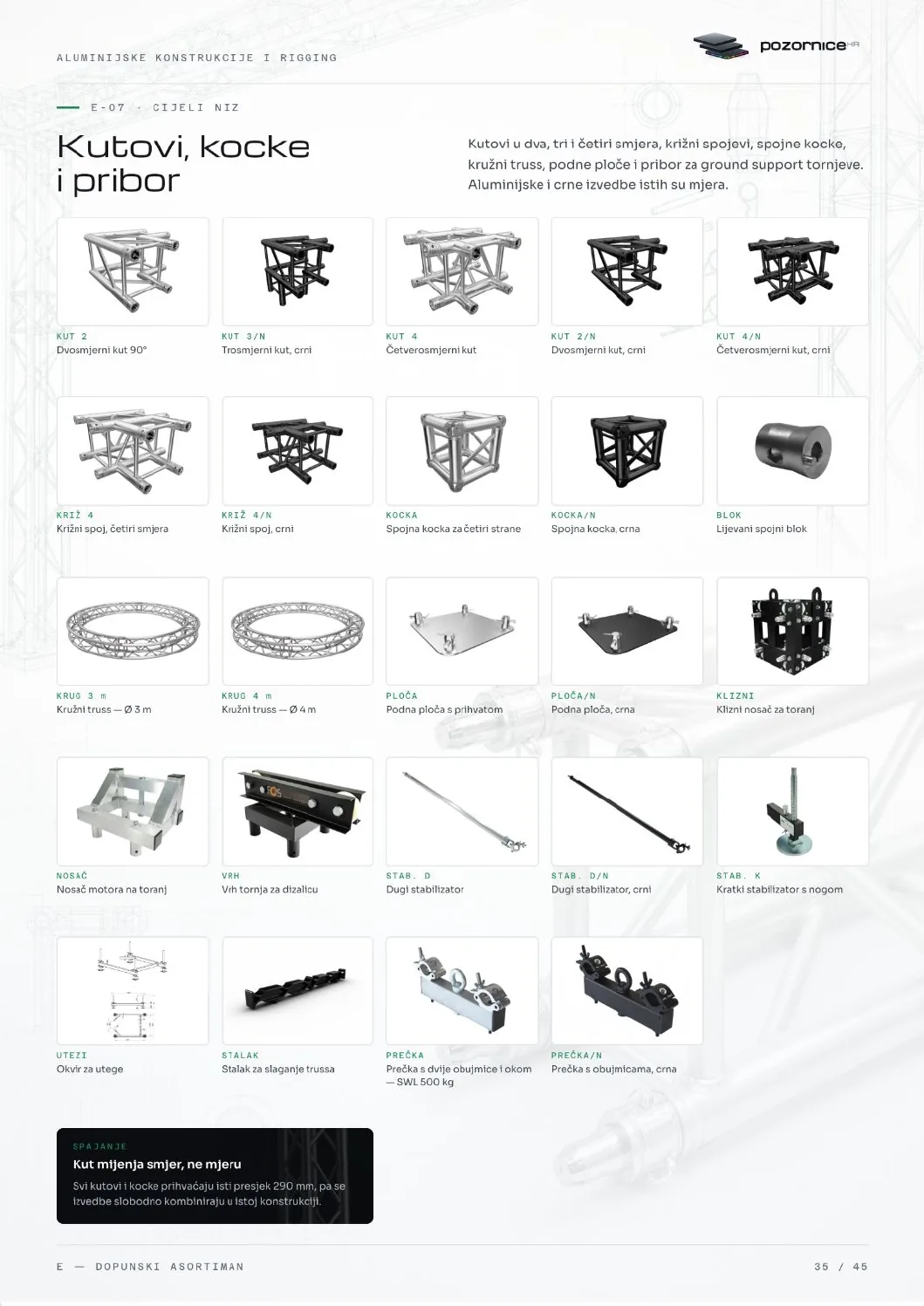

Kutovi 90°

Dvosmjerni kutovi za portale i pravokutne okvire.

T i višesmjerni kutovi

T, trosmjerni i četverosmjerni spojevi granaju konstrukciju iz jedne točke.

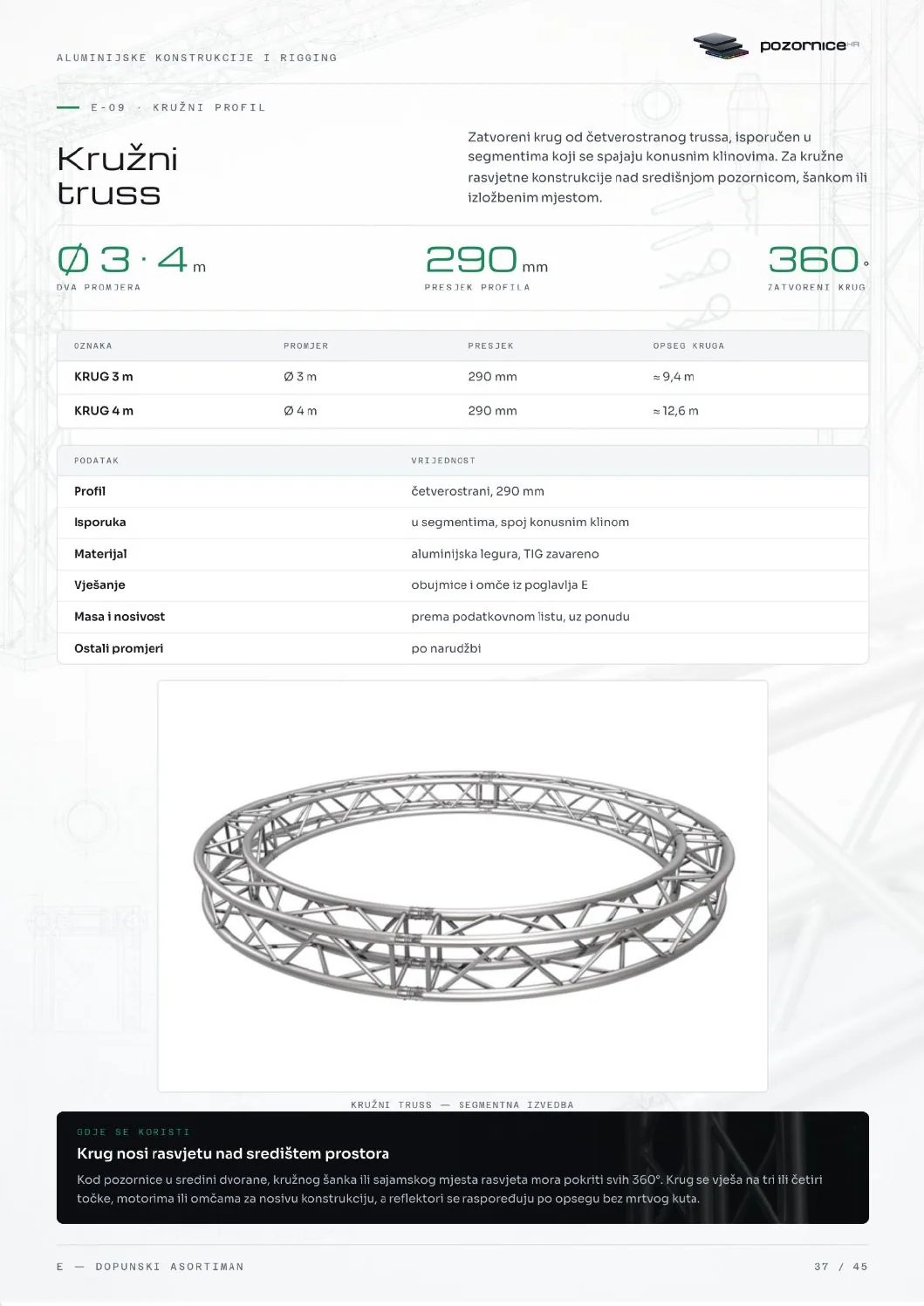

Kružni segmenti

Potpuni krugovi slažu se iz zakrivljenih segmenata prema traženom promjeru.

Bazne ploče

Stabilan oslonac za vertikalni truss i samostojeće konstrukcije.

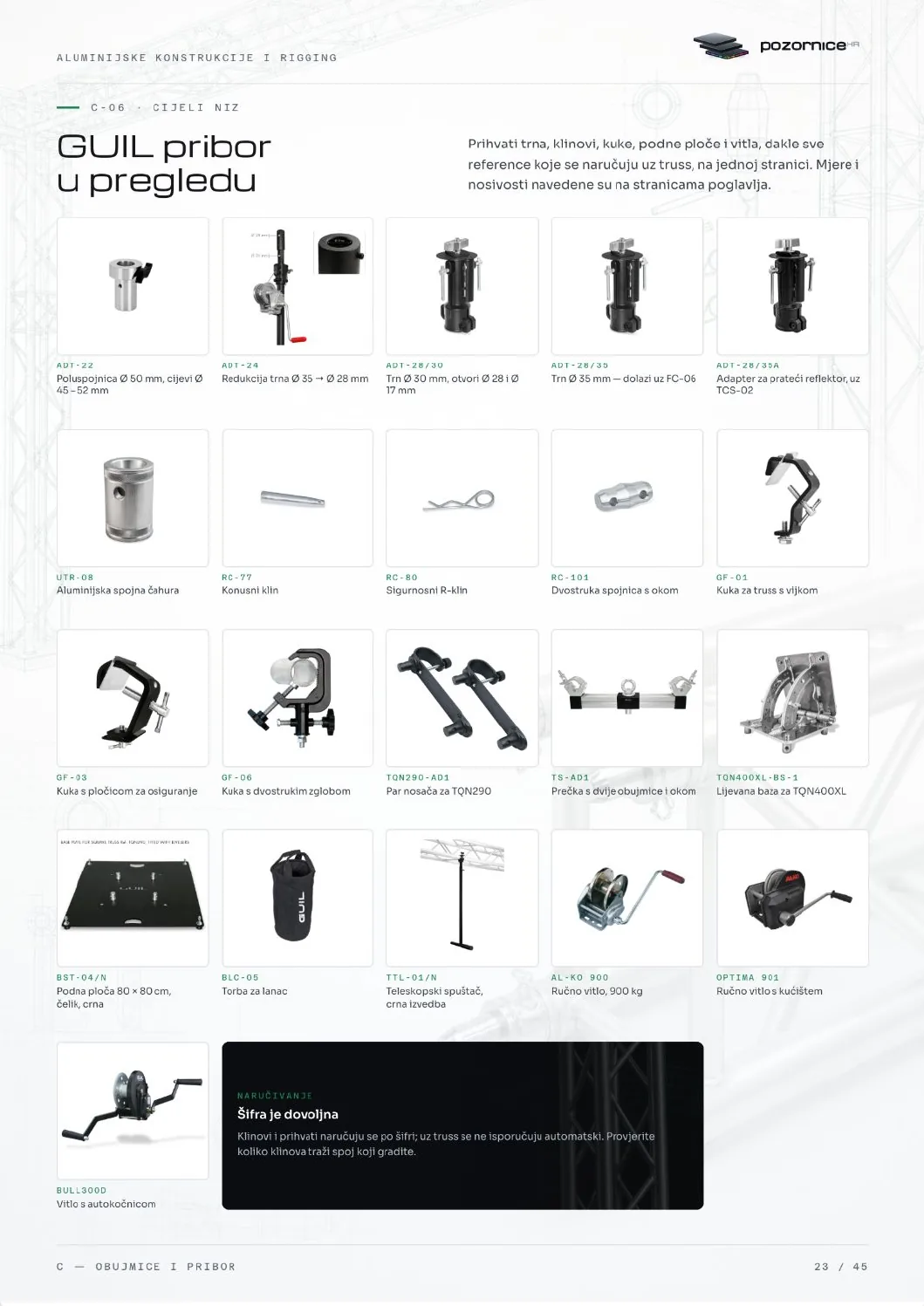

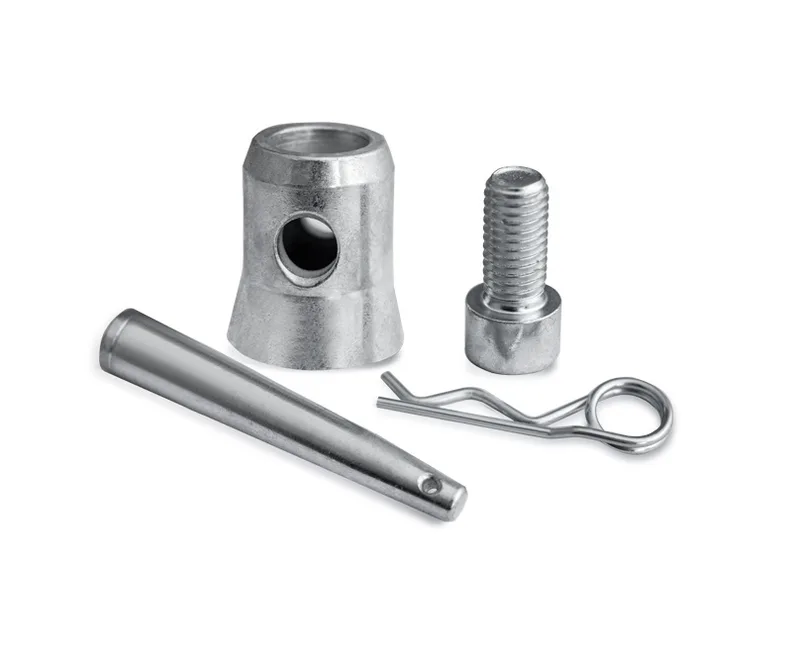

Spojni pribor

Klinovi, sigurnosne spone i konusne spojnice za ponovljivu montažu.

Lučni i scenski oblici

Segmentirani lukovi i projektni radijusi za scenografske i arhitektonske forme.

Stalci za moving head

MHT stupovi s bazom i gornjom pločom za kompaktno postavljanje rasvjete.

Sve izvedbePrirodni aluminijCrna završna obrada

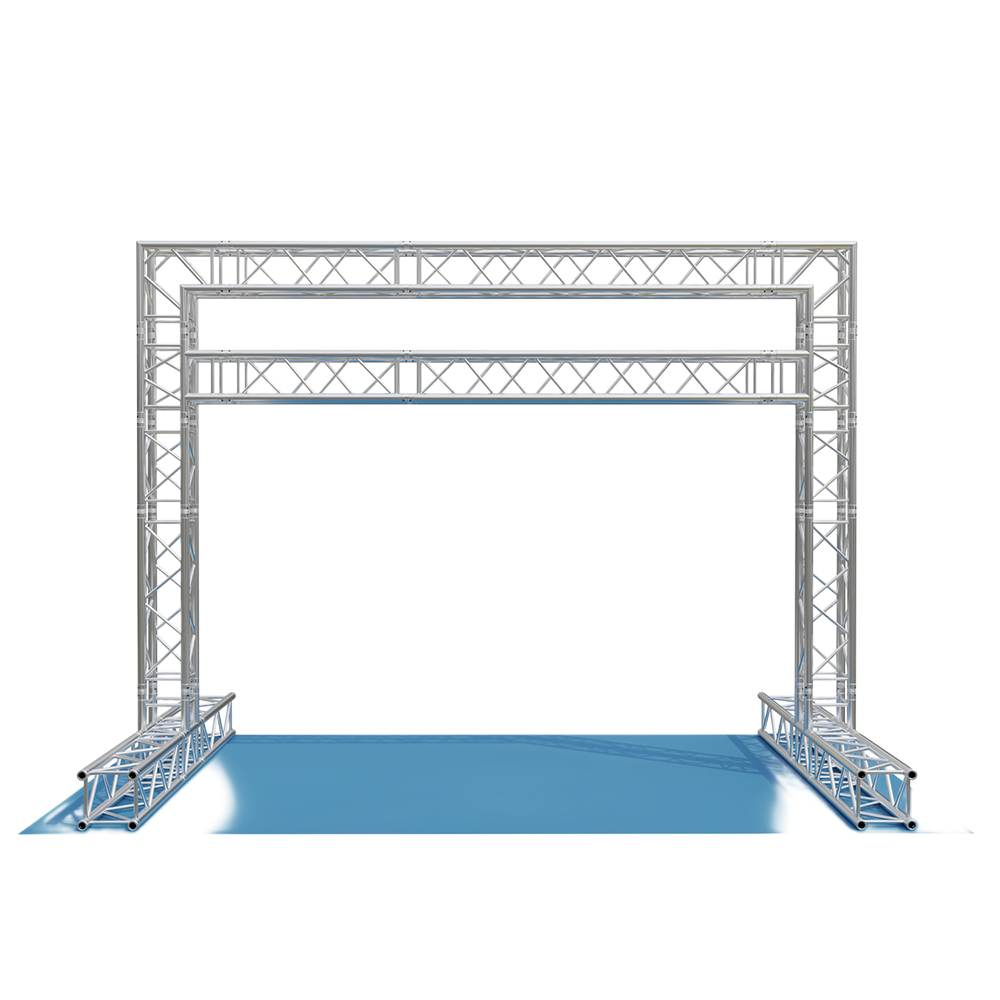

02 / Konfiguracije

Isti sustav, druga geometrija

Konstrukcija se oblikuje segmentima, kutovima, krugovima, bazama i spojnim elementima, uz prirodnu ili crnu završnu obradu.

Ravni segmenti0,50–3,00 m

Kružni sustaviC-3 / C-4

SpojeviC21 / C30 / C41 / T35

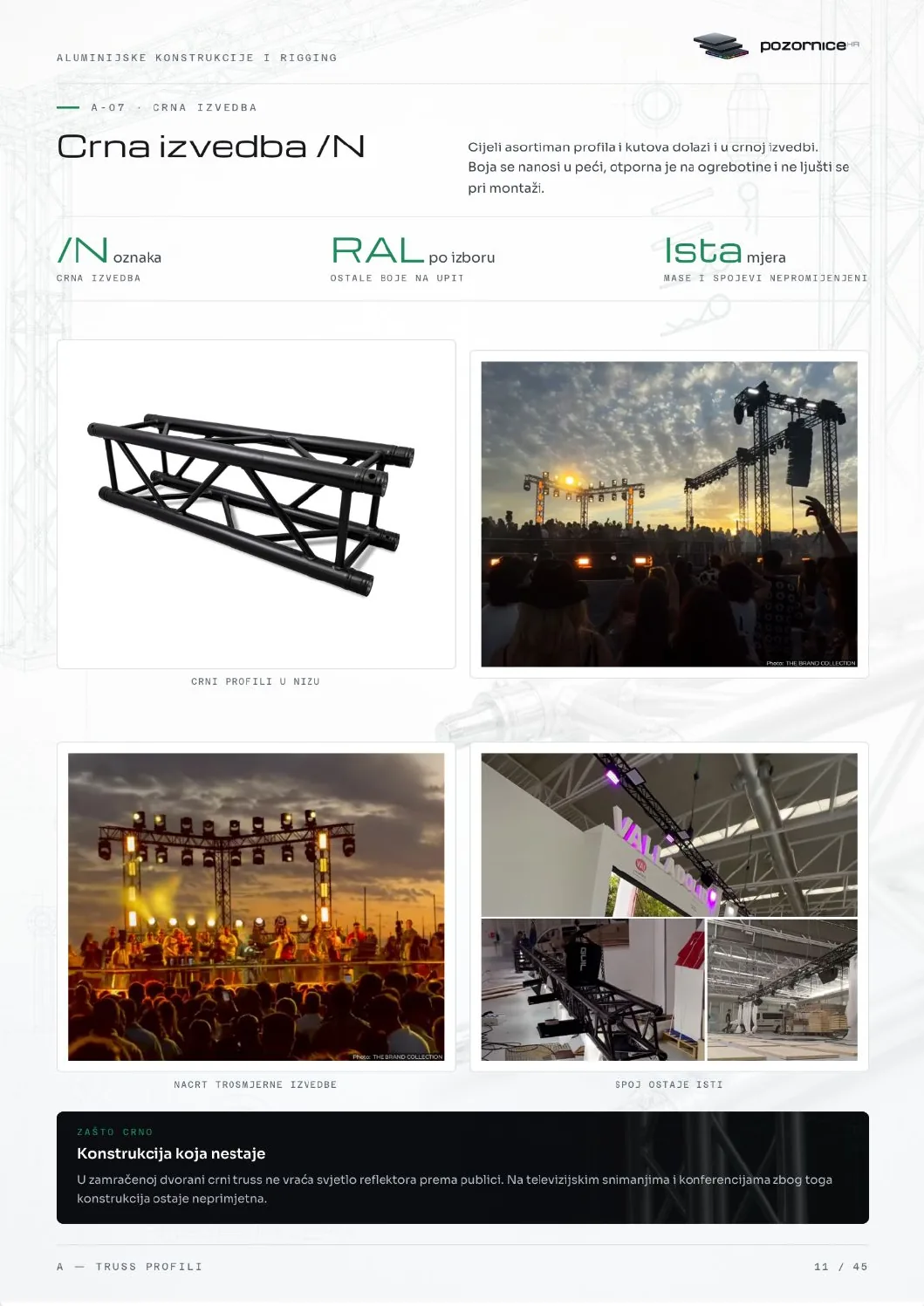

Crna izvedbaFT / HT

03 / MHT

Truss stupovi za rasvjetu i prezentaciju

Tri gotove visine s bazom 600 × 600 mm, gornjom pločom 350 × 350 mm i bijelom tekstilnom navlakom.

1,00 m

FT-MHT 100

Visina: 1,00 m
Najveće opterećenje: 25 kg

1,50 m

FT-MHT 150

Visina: 1,50 m
Najveće opterećenje: 25 kg

2,00 m

FT-MHT 200

Visina: 2,00 m
Najveće opterećenje: 25 kg

04 / Lančane dizalice

Podizanje, upravljanje i transport

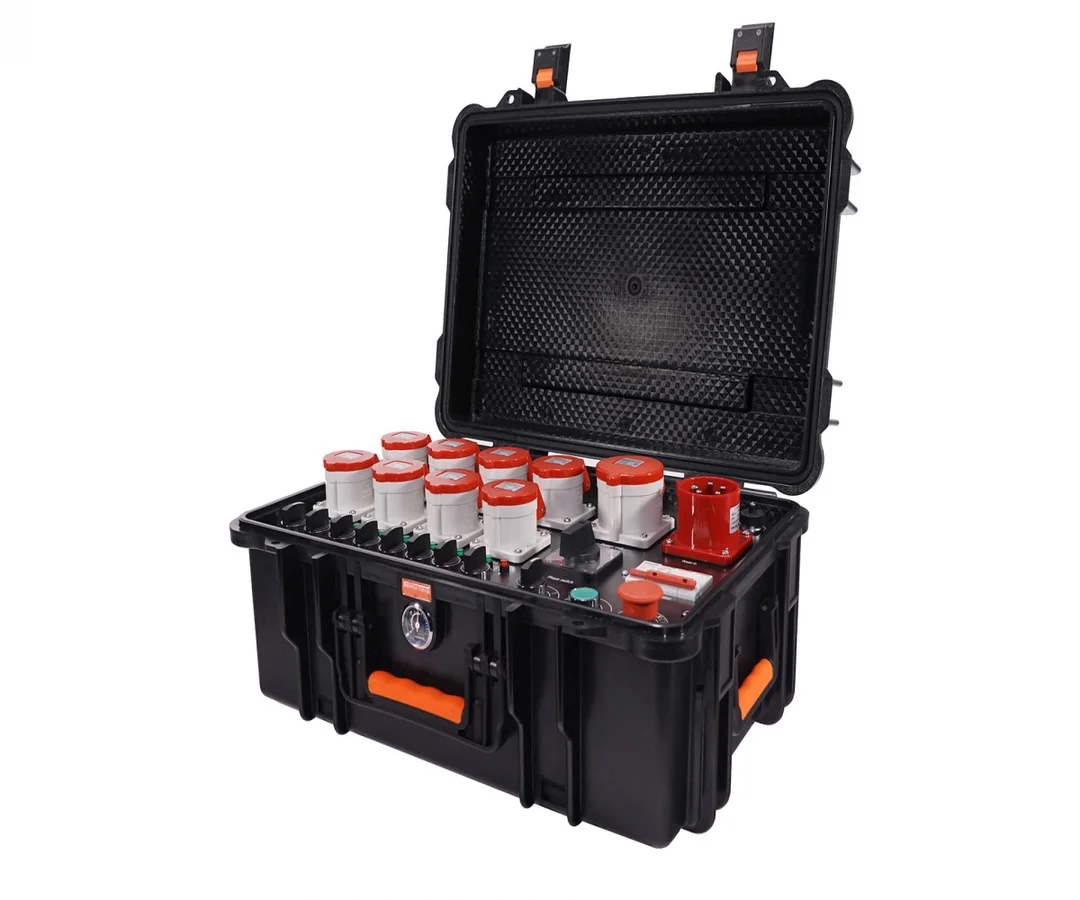

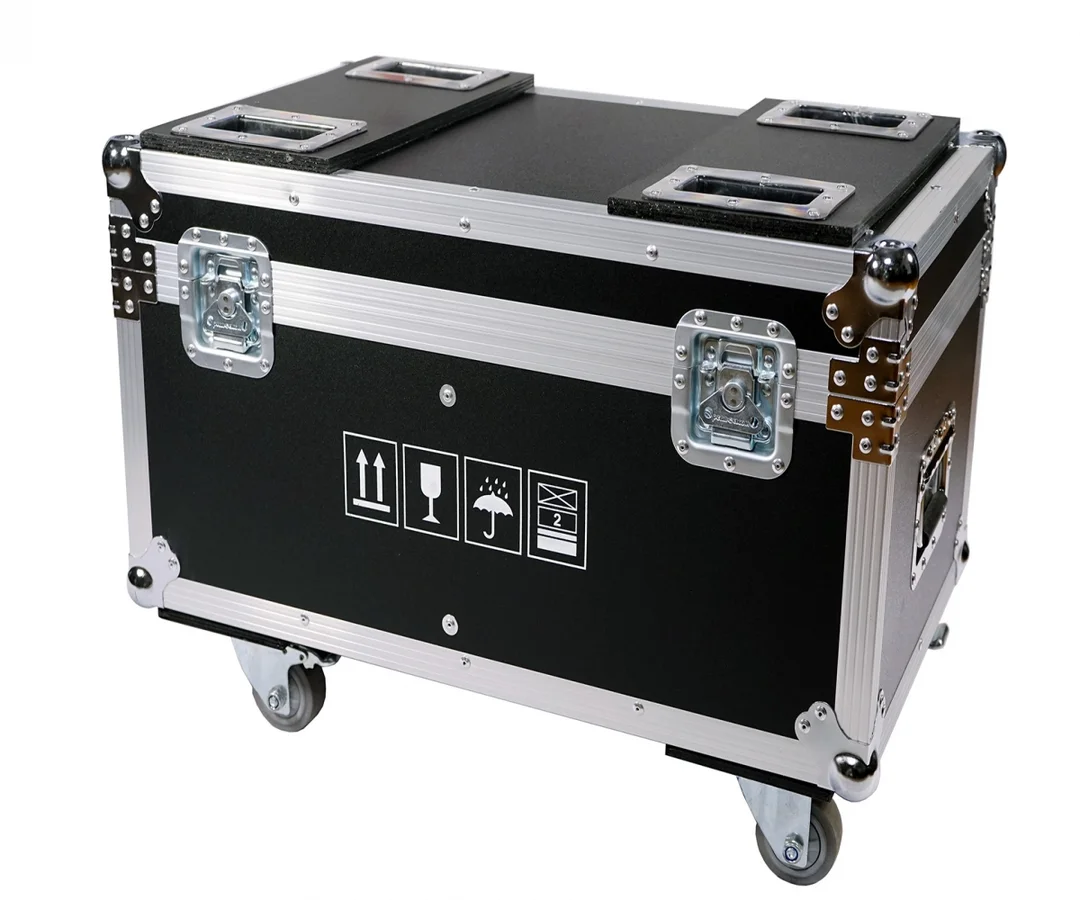

Električne D8+ i ručne izvedbe, kontroleri za više kanala te transportni kovčezi čine cjelovit radni sustav.

Sustav podizanja

Podignite tone opreme na siguran način

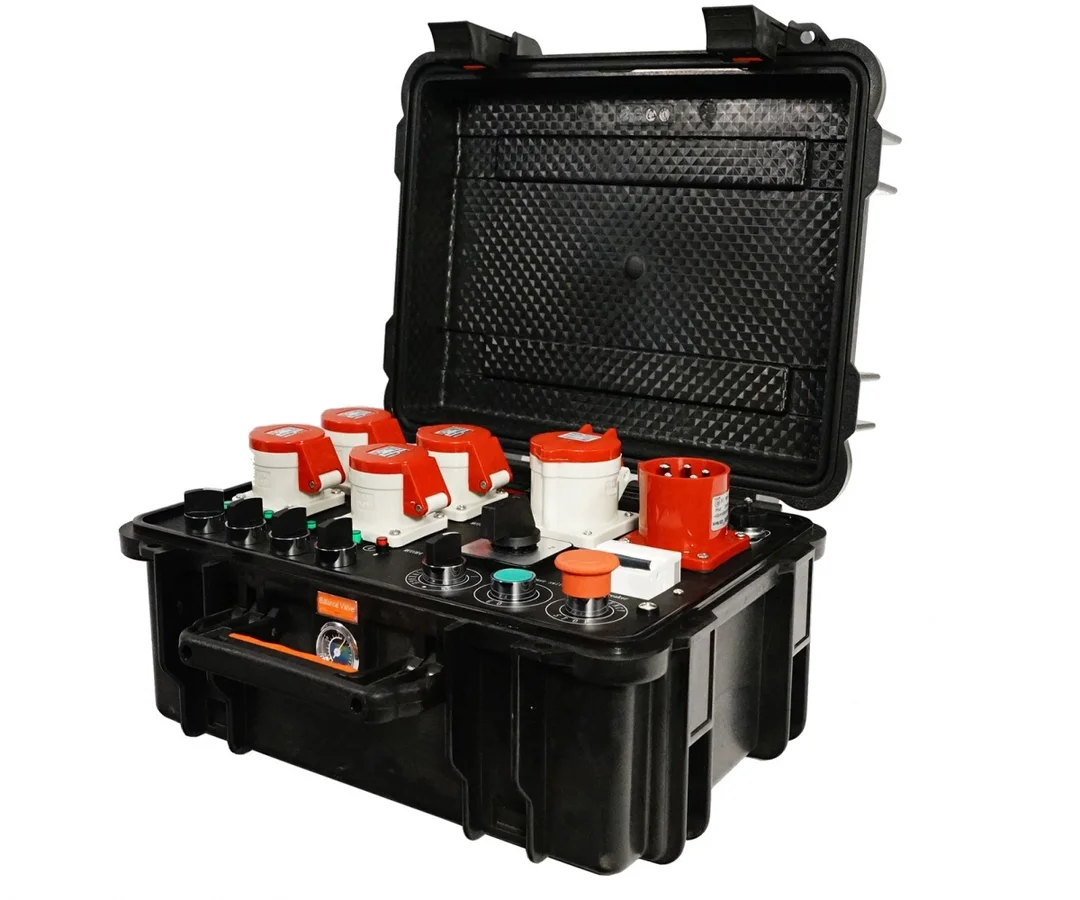

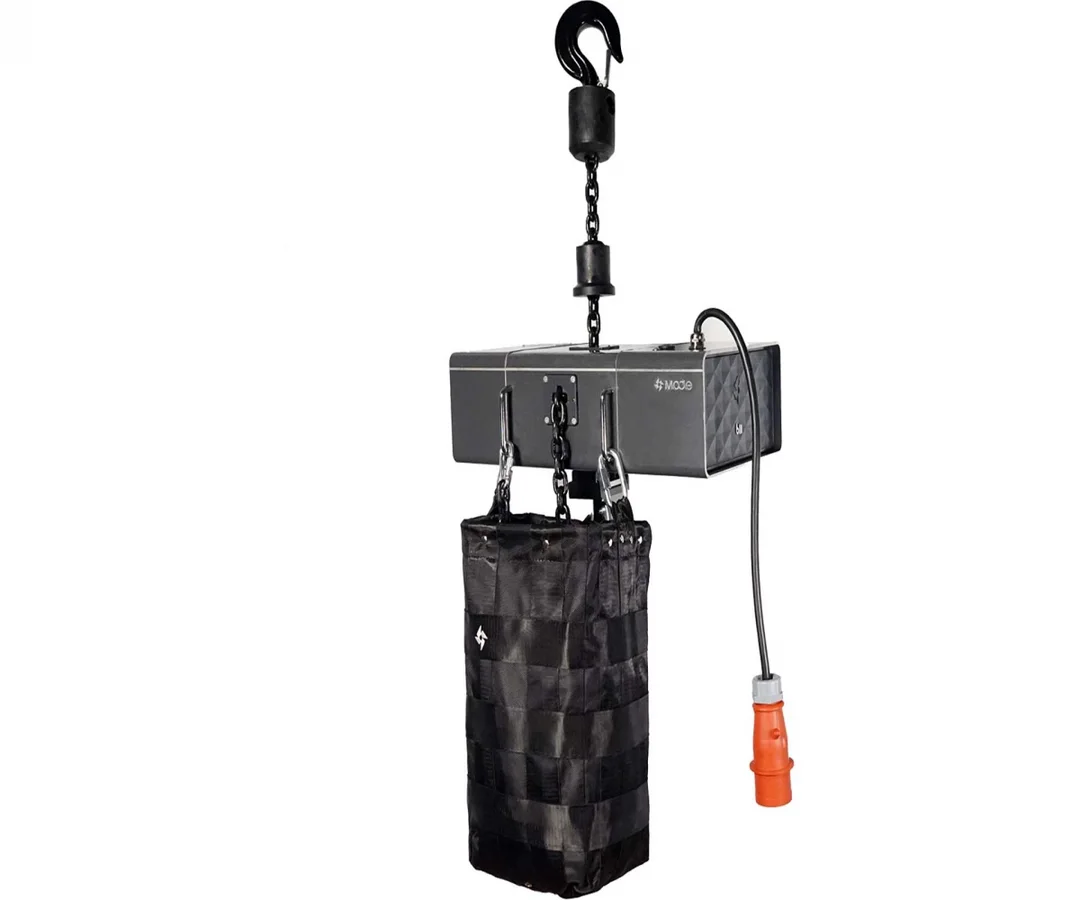

Električne lančane dizalice podižu truss, ozvučenje i LED ekrane, od 250 kg do dvije tone po motoru. D8+ izvedbe s dvostrukom kočnicom i upravljačke jedinice za četiri ili osam motora sinkroniziraju cijelu konstrukciju.

250 kg - 2 t po motoru
D8+ dvostruka kočnica
4 / 8 kanala

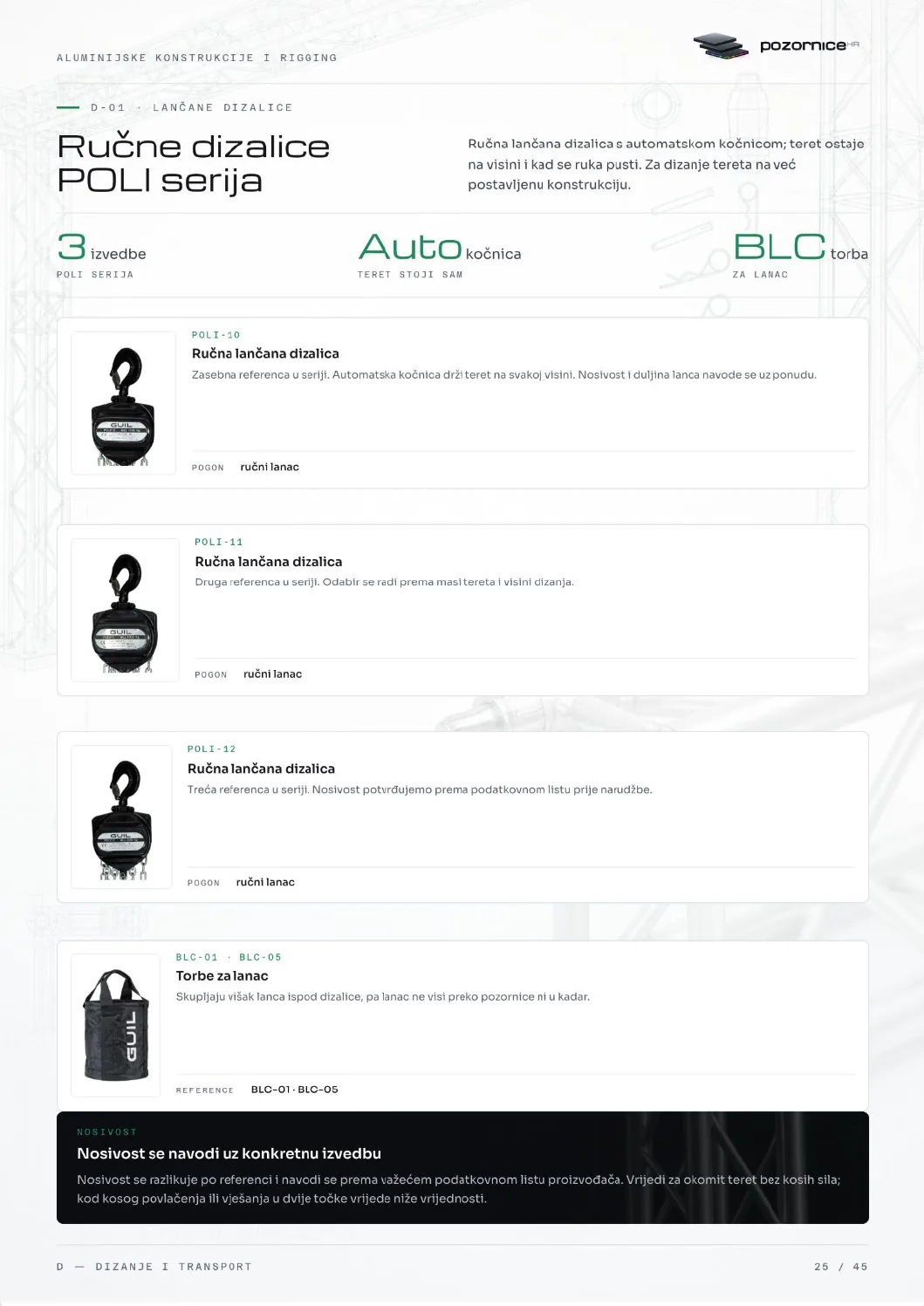

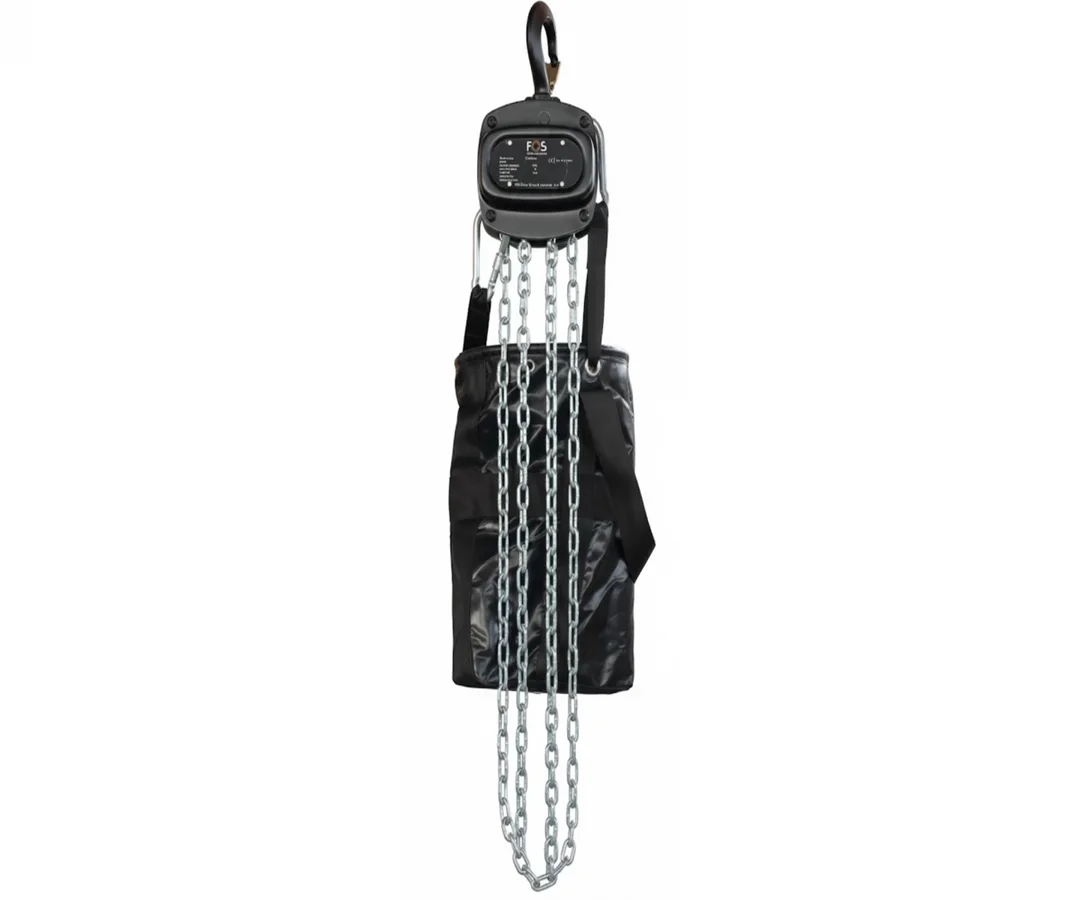

Ručna izvedba

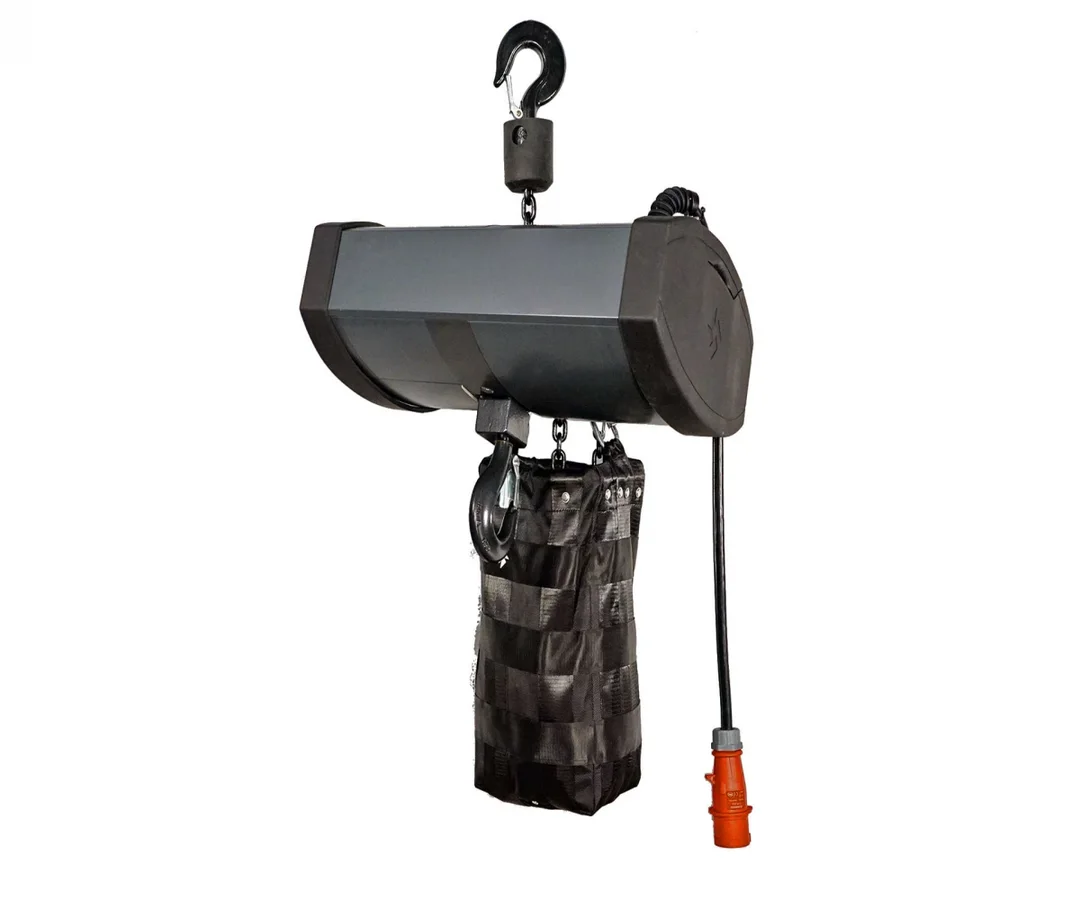

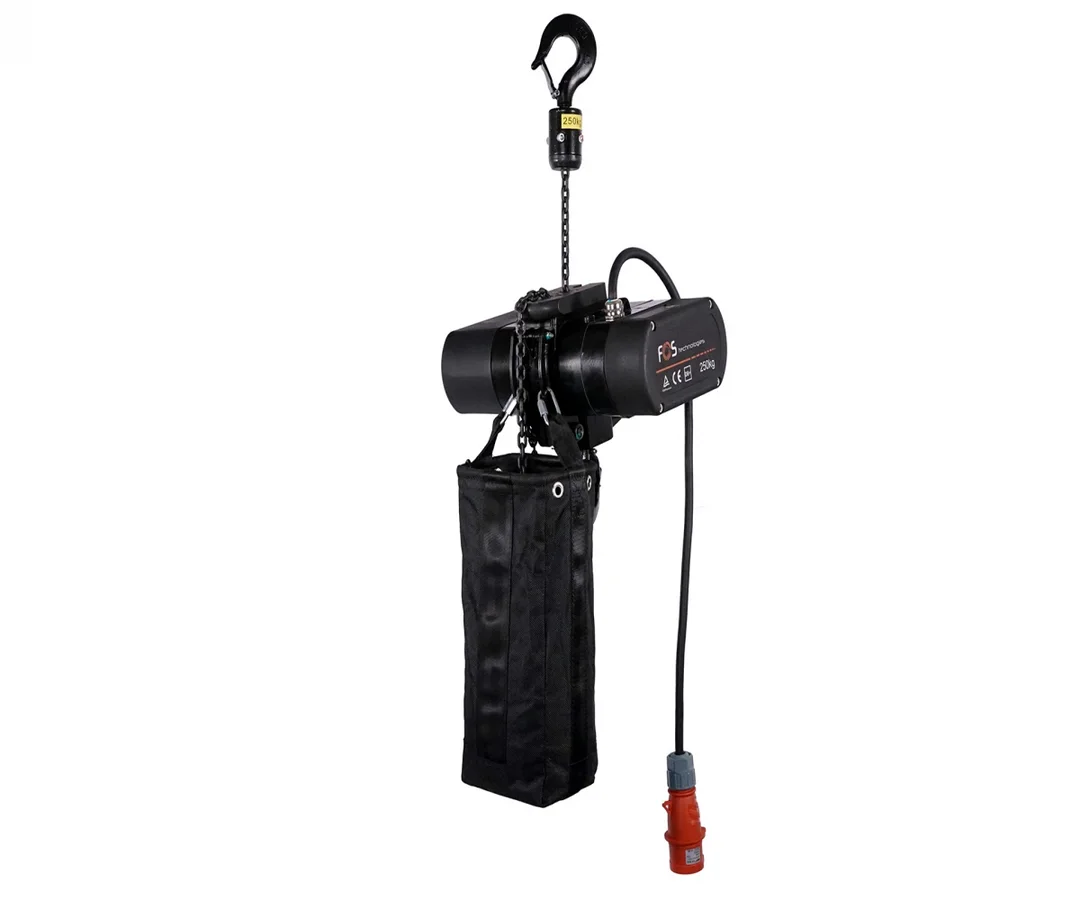

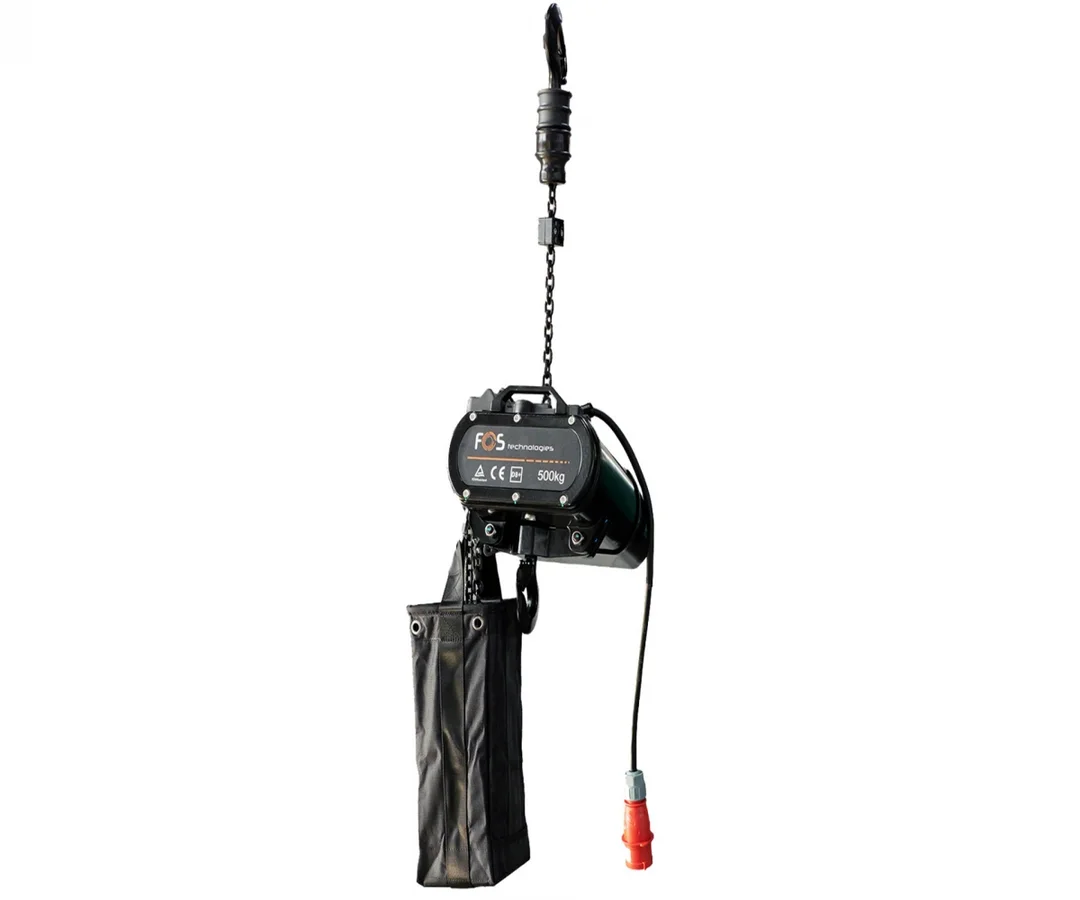

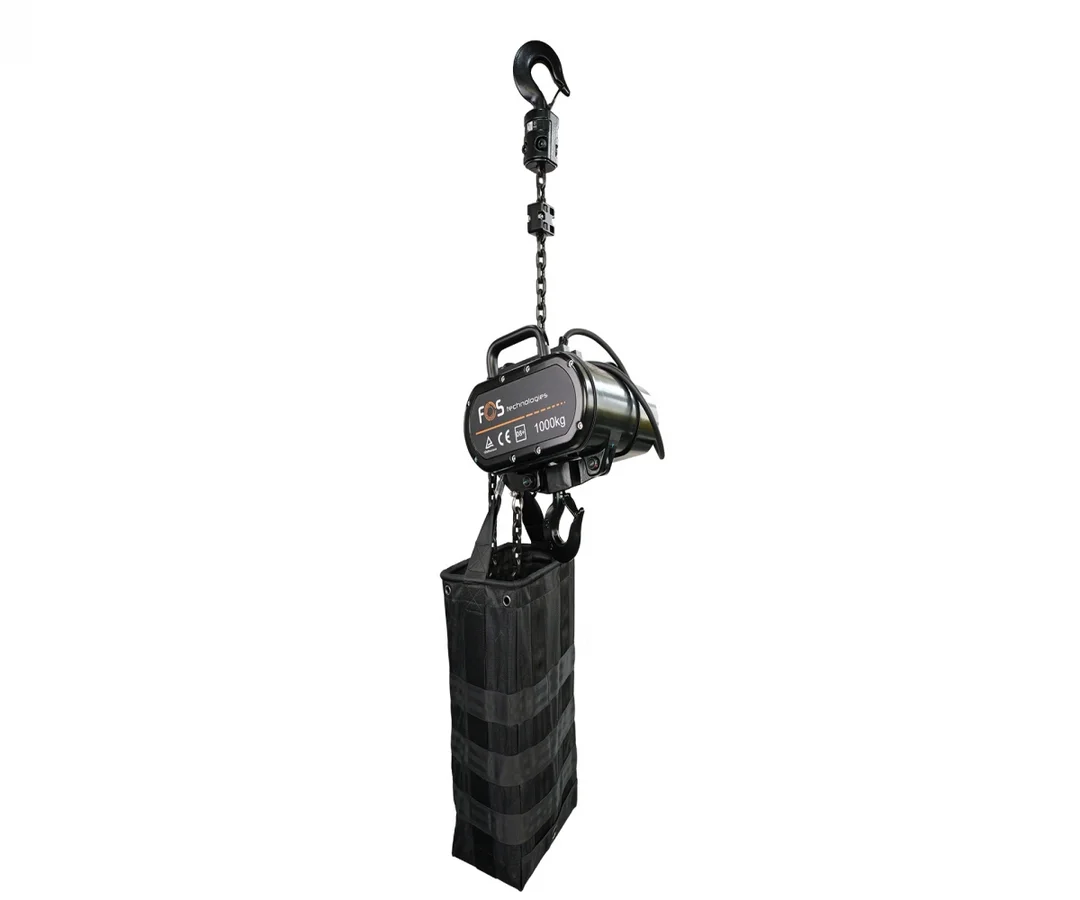

Električna lančana dizalica

KYRA 1000 D8+

Nazivno opterećenje: 1.000 kg
Lanac / priključak: 24 m
Brzina podizanja: 4 m/min

Dvostruka kočnica, zaštita od preopterećenja i izvedba za profesionalne rigging primjene.

lifting

CS-03

Truss

truss

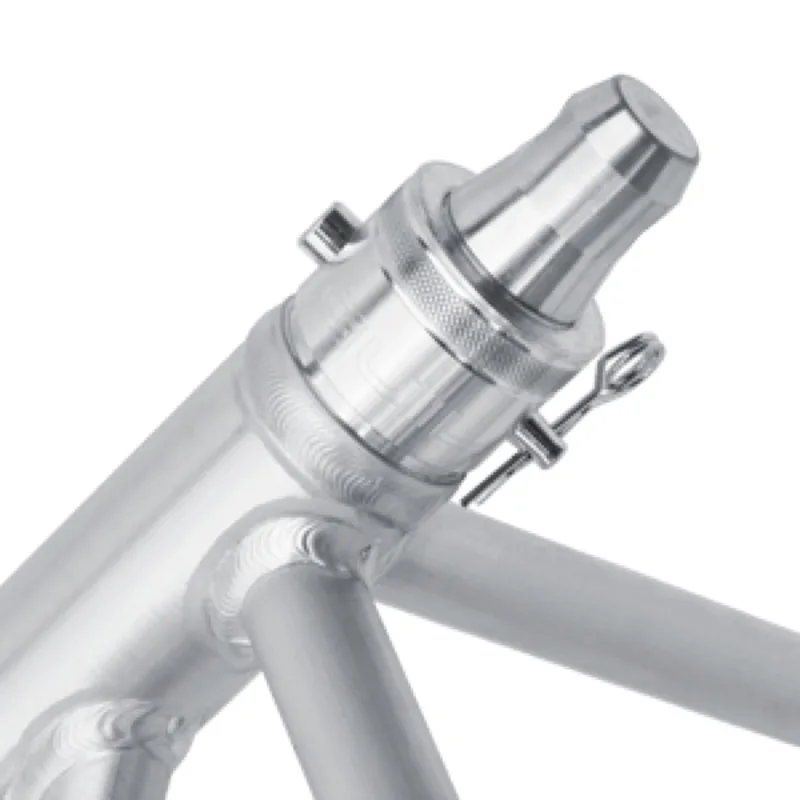

UTR-10

Adapter za sustav

TQN

bases

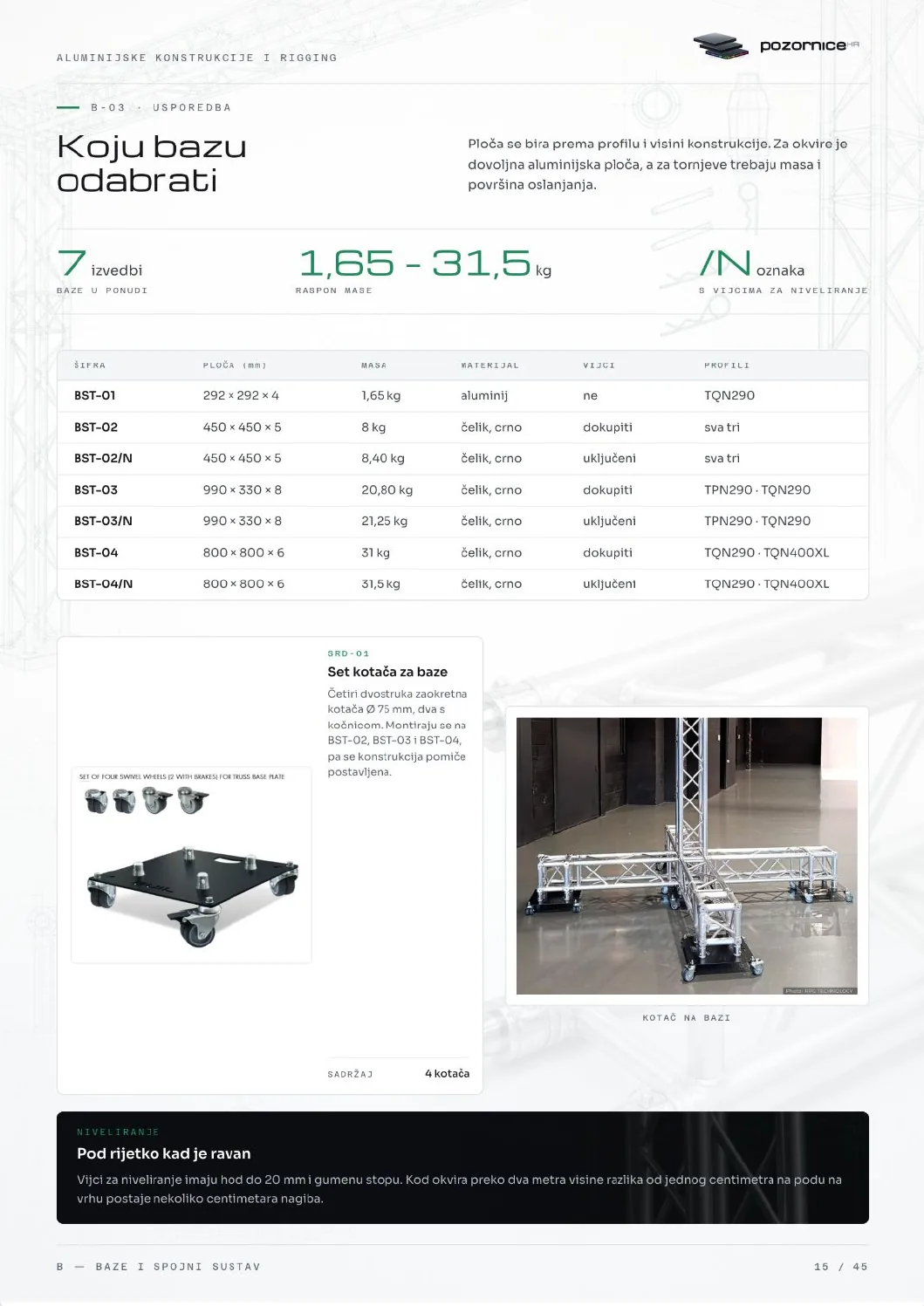

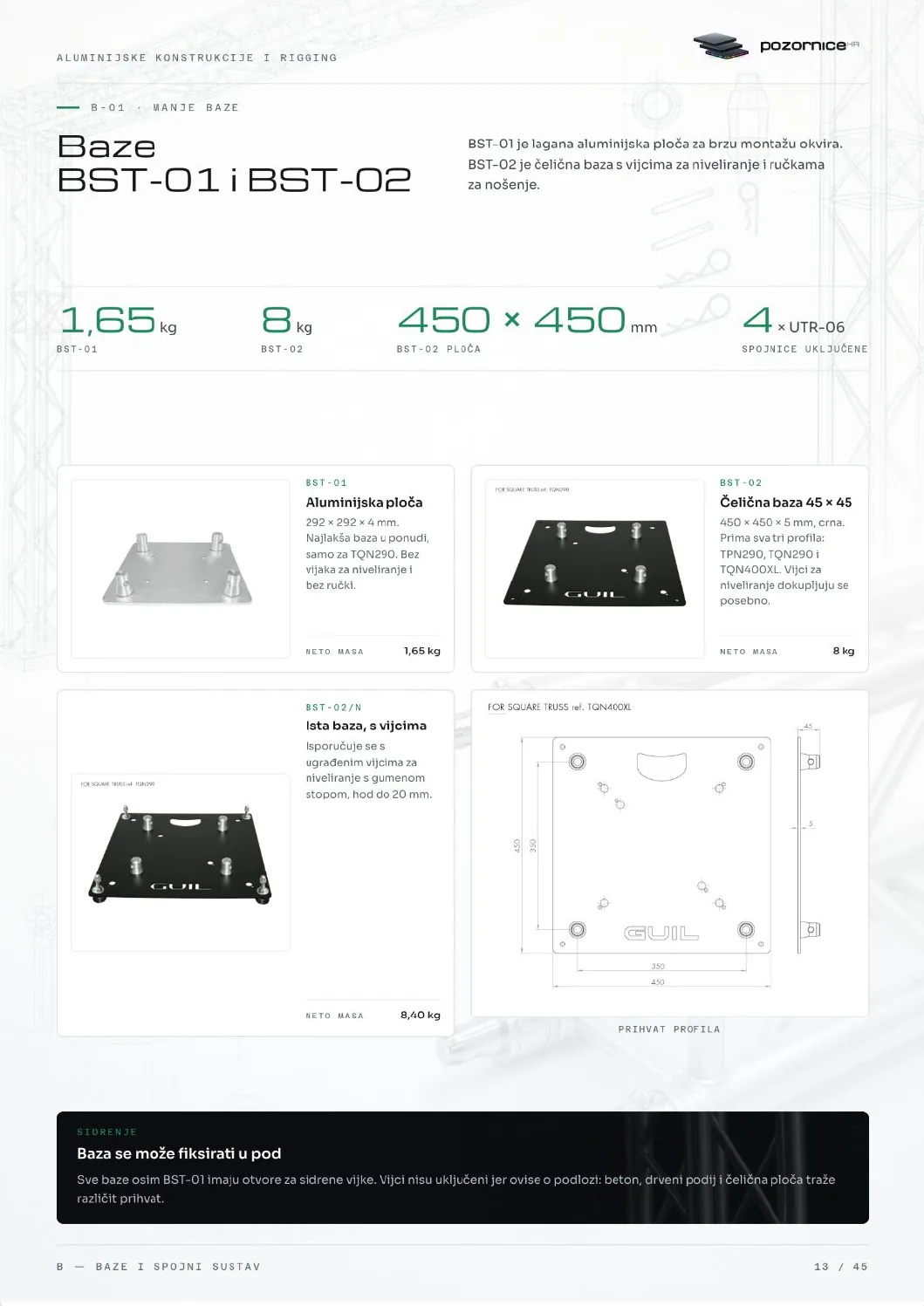

BST-02

Čelična baza

TQN

bases

BST-03

Kompaktna baza

TQN

bases

BST-04

Ojačana baza

TQN

bases

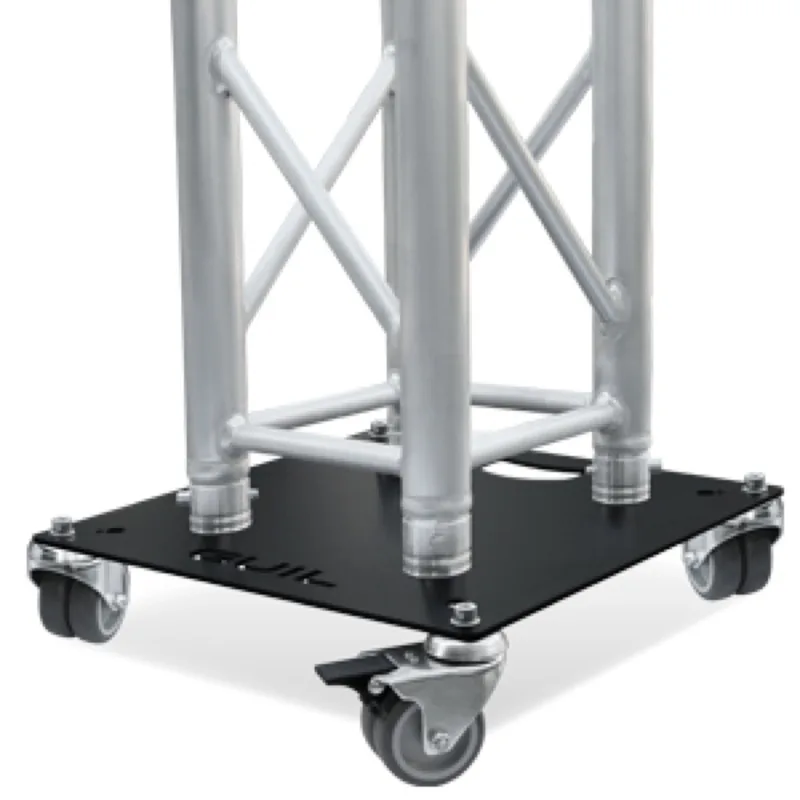

SRD-01

Set kotača

Transport

adapters

TQ-AD1

Truss adapter

TQN

adapters

TQN290-AD1

Adapter sustava 290

TQN290

adapters

TS-AD1

Adapter sustava 400

TQN400XL

truss

TPN290

Trokutasti truss 290

290 mm

truss

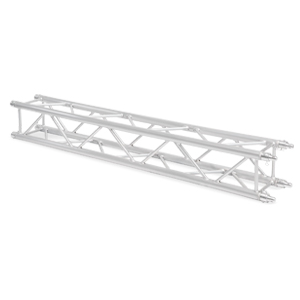

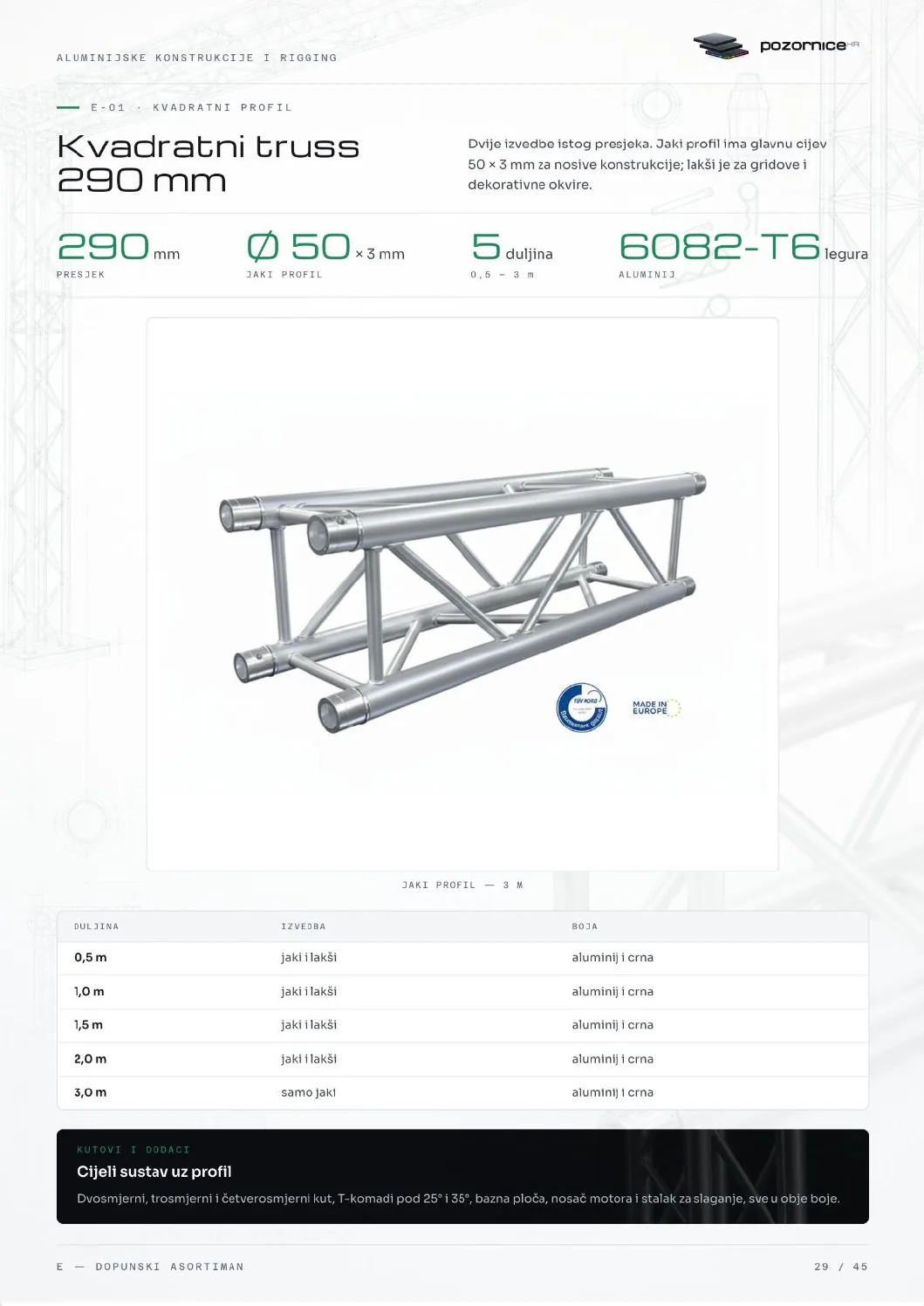

TQN290

Kvadratni truss 290

290 mm

truss

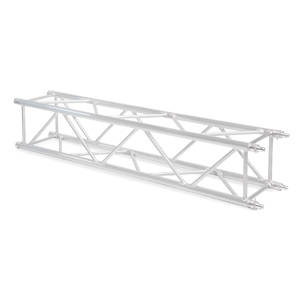

TQN400XL

Kvadratni truss 400

400 mm

Sigurnost

Sigurnost je dokumentirana

Svaka konstrukcija koju isporučimo dolazi s dokumentima koje inspekcija traži: certifikatom, proračunom i potvrdom o osposobljenosti montera.

TÜV certifikat

Svaki truss element certificiran je prema EN 17115, uz tablice dopuštenih opterećenja za svaki raspon.

EN 17115Tablice opterećenja

Statički proračun

Za krovišta i portale isporučujemo proračun za tvoje dimenzije i vjetrovnu zonu.

Vjetrovna zonaPo mjeri projekta

Obuka montera

Prva montaža provodi se uz našeg voditelja, a tvoja ekipa dobiva potvrdu o osposobljenosti.

Voditelj na terenuPotvrda osposobljenosti

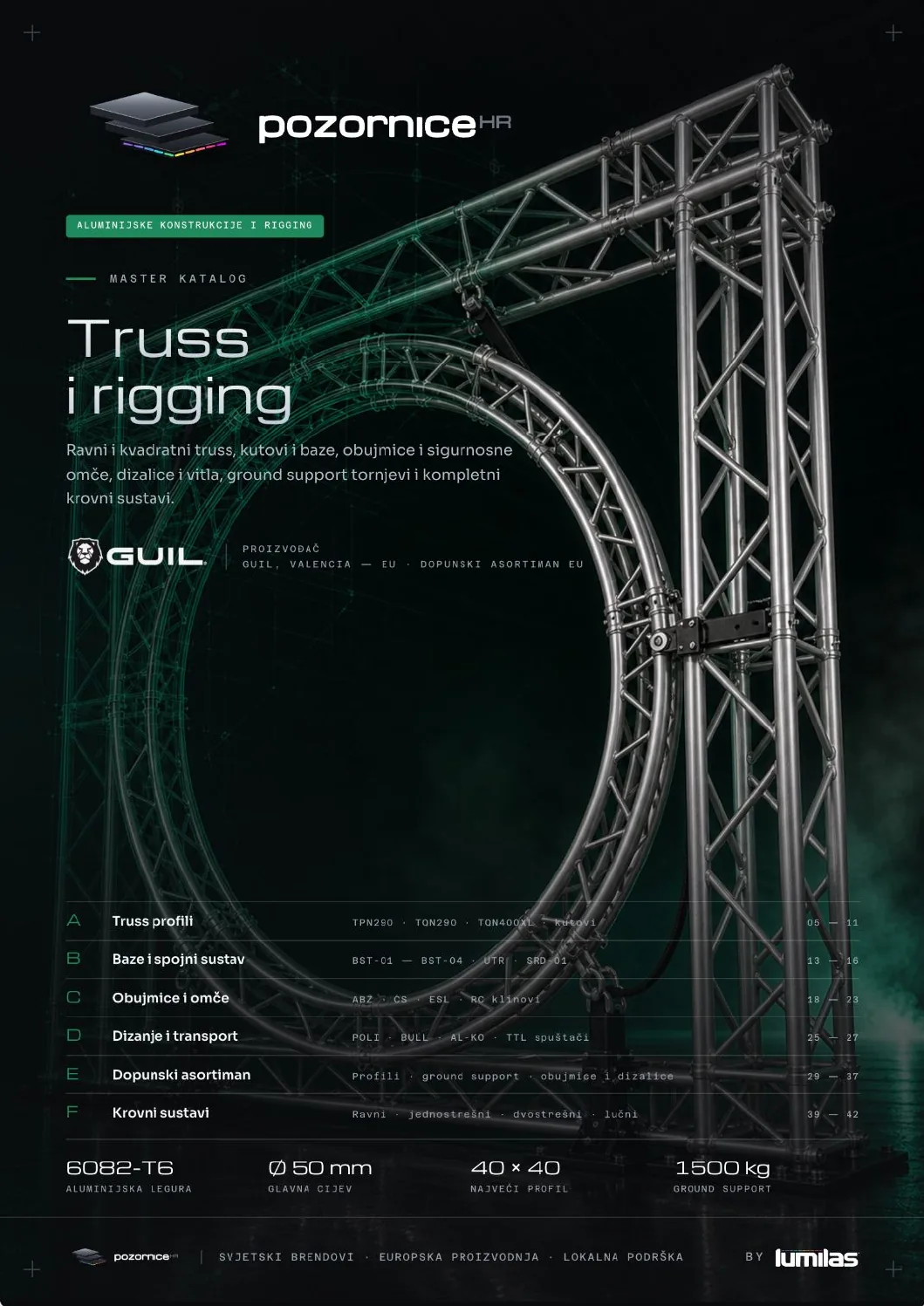

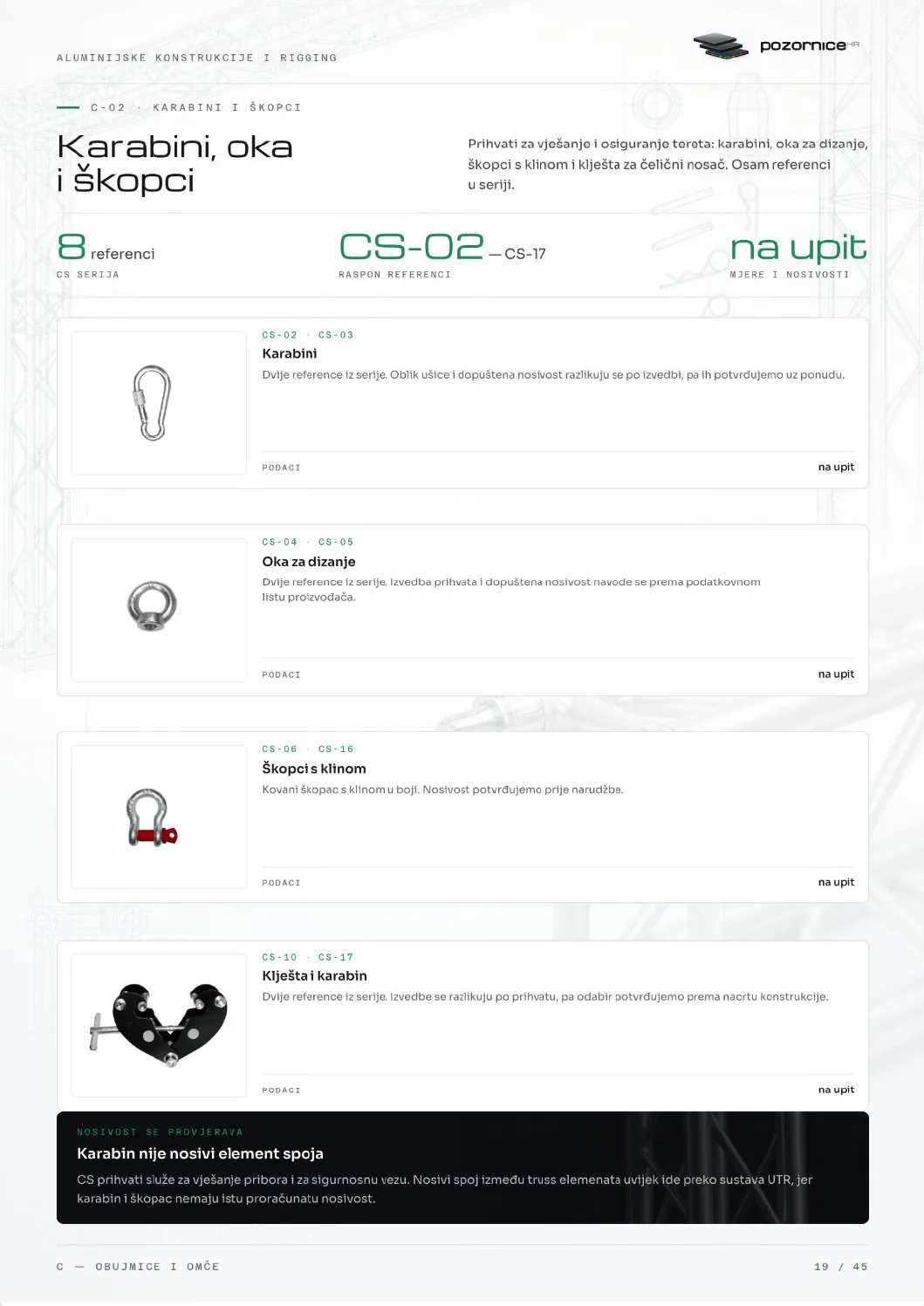

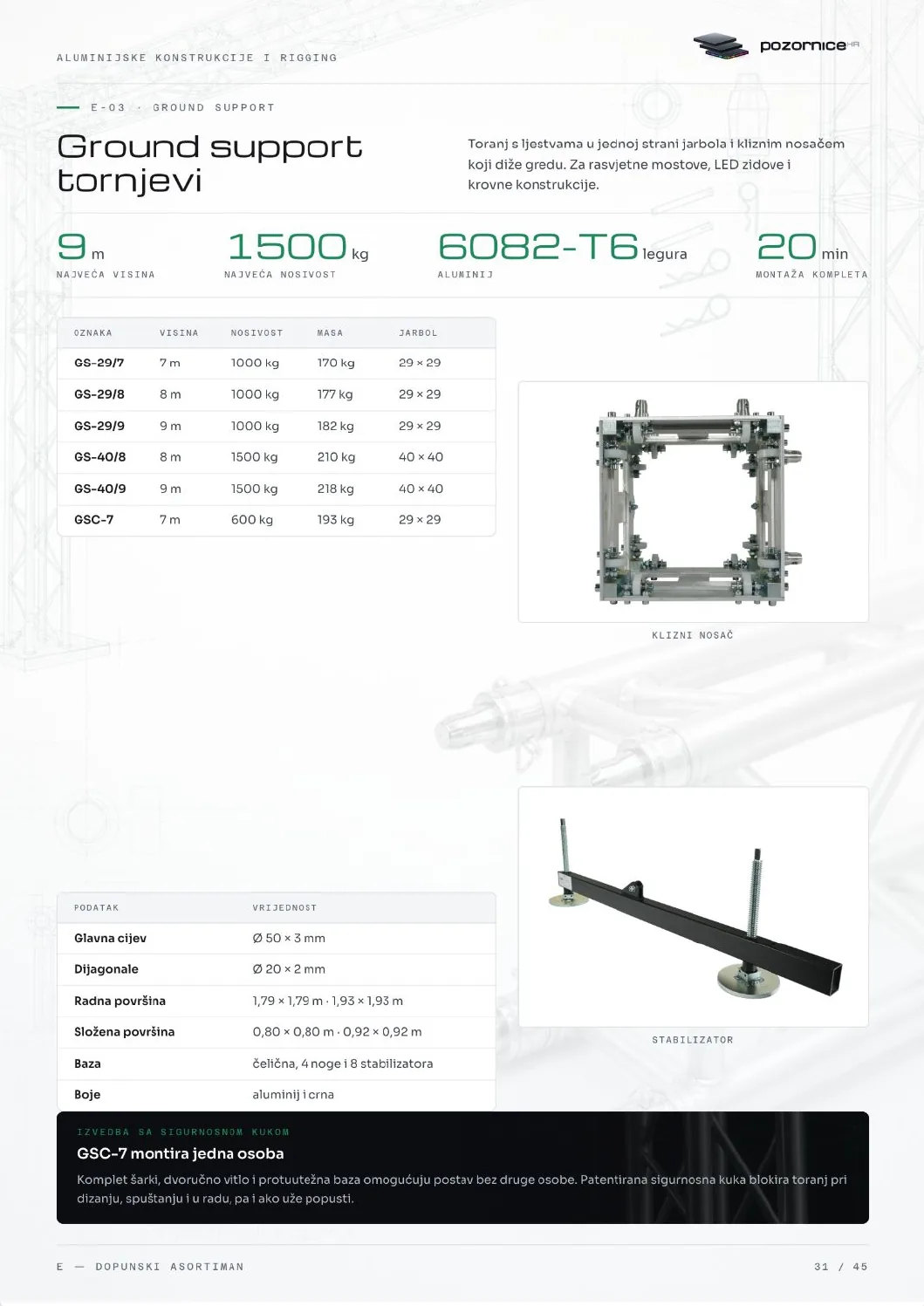

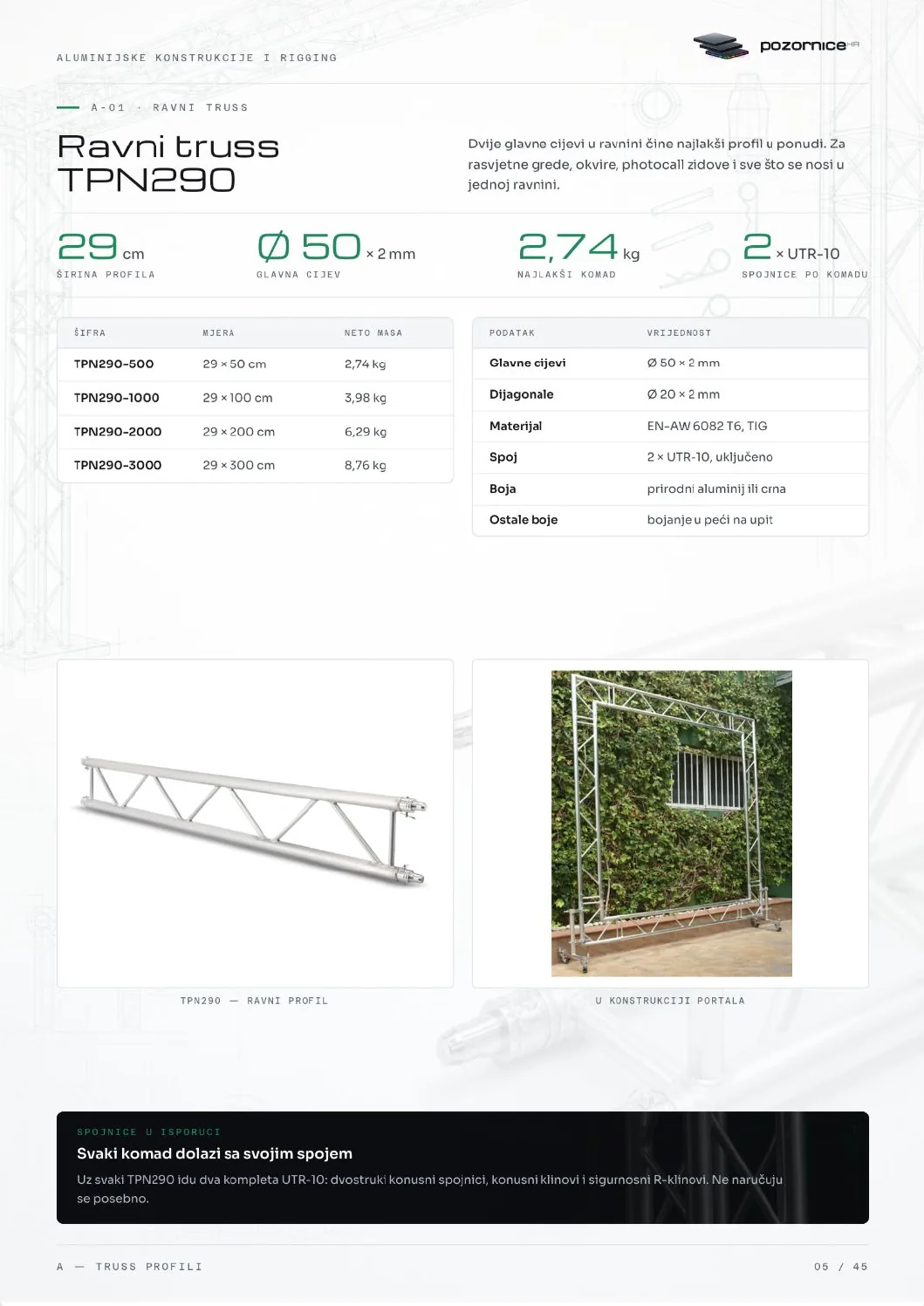

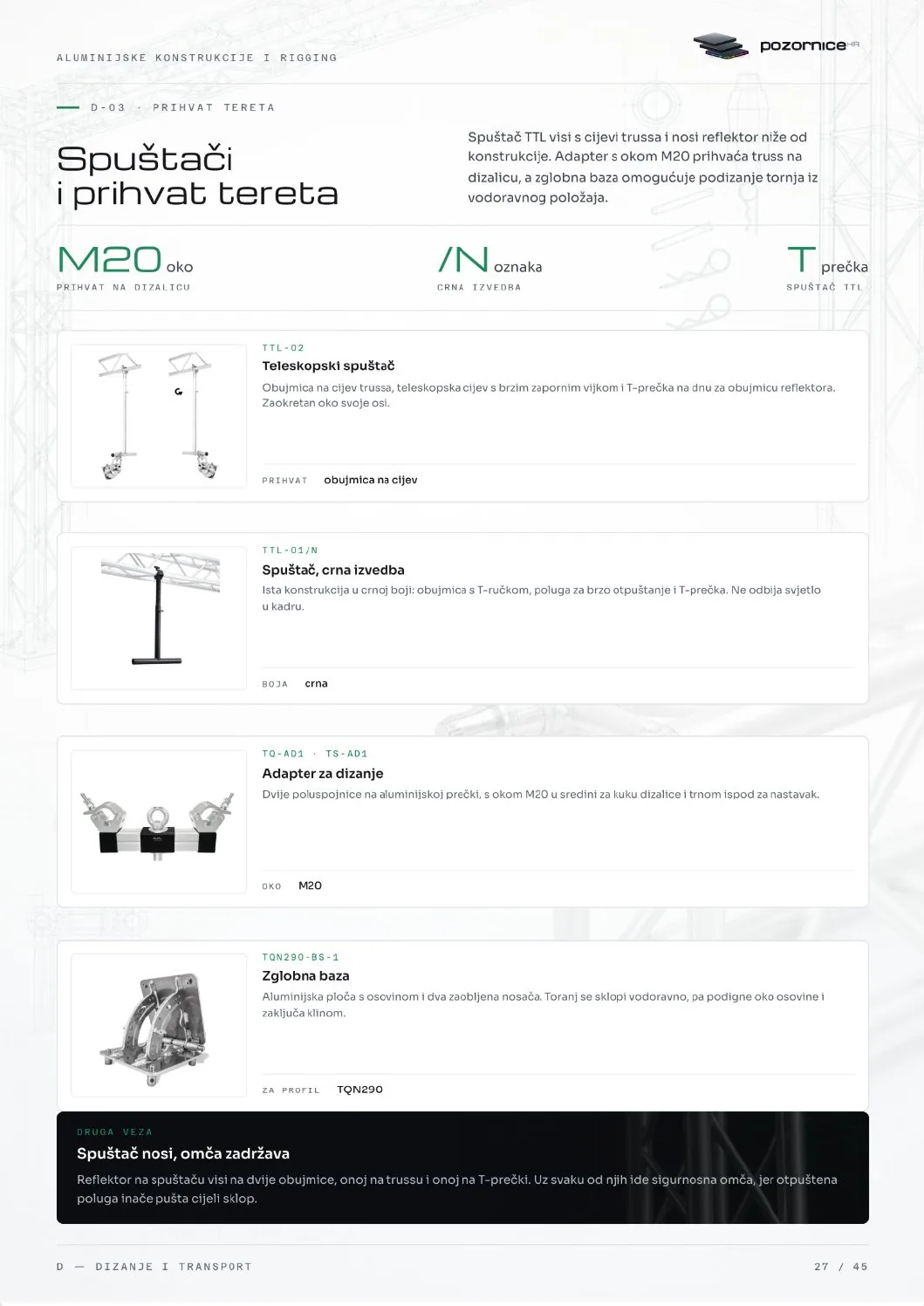

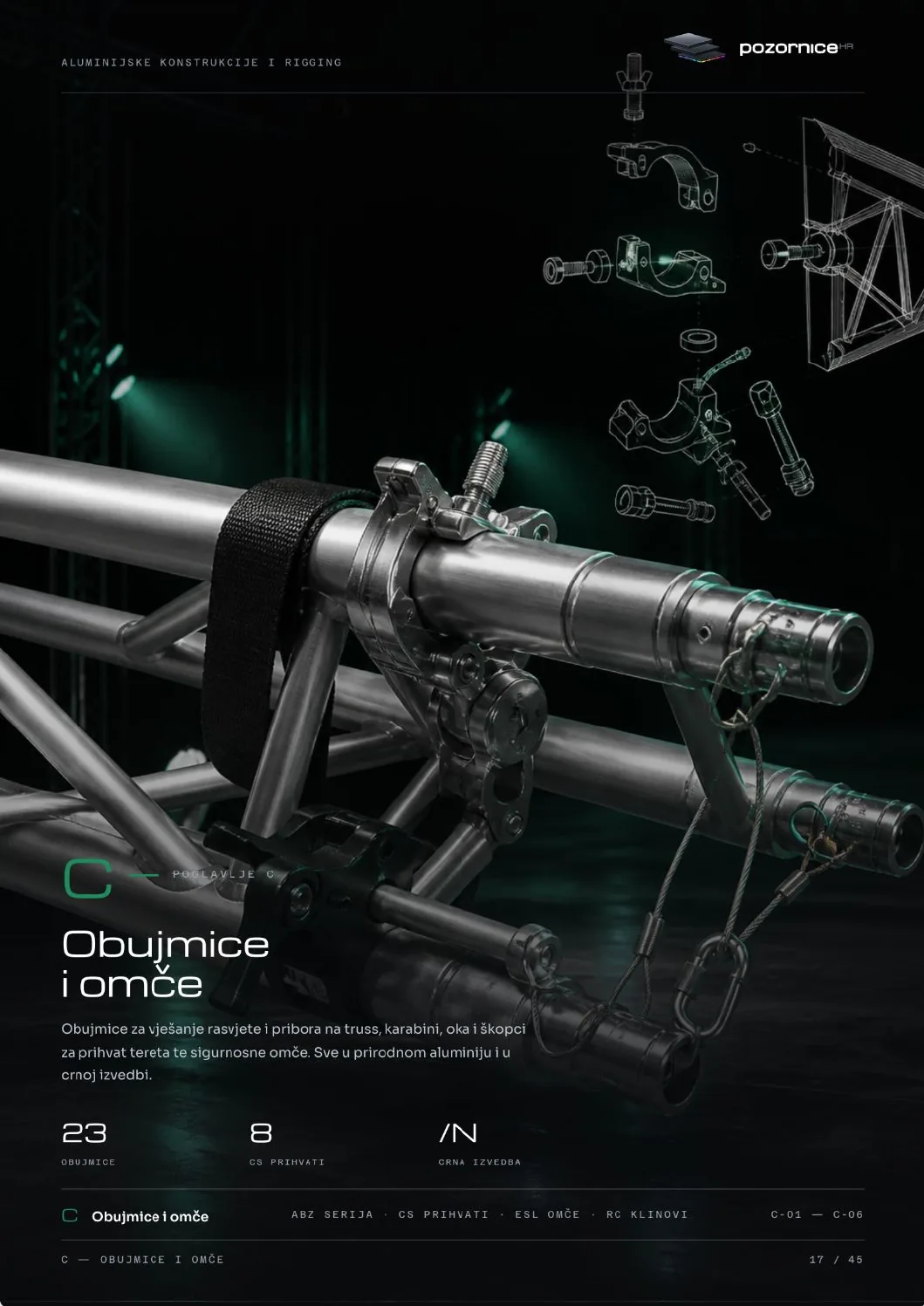

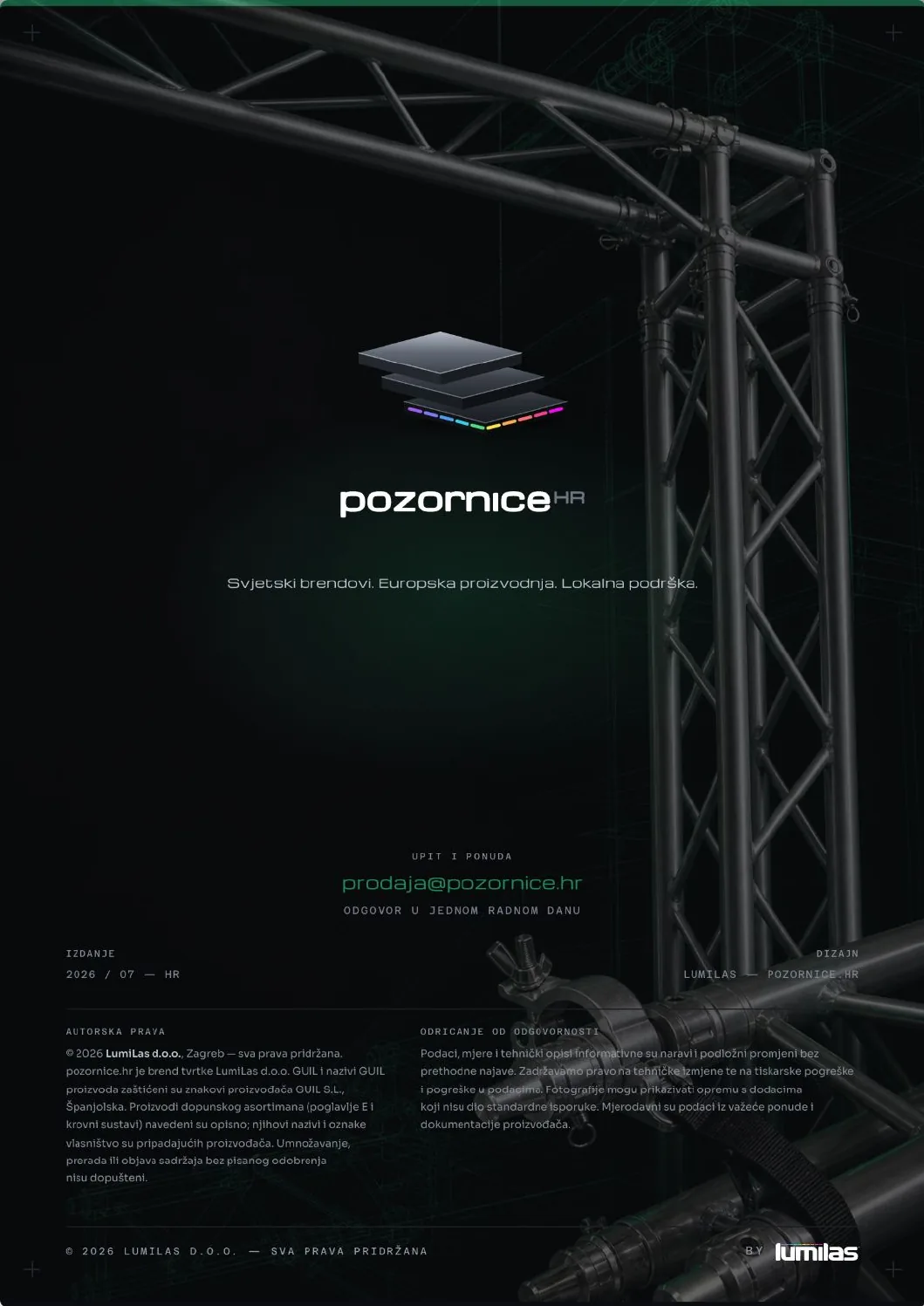

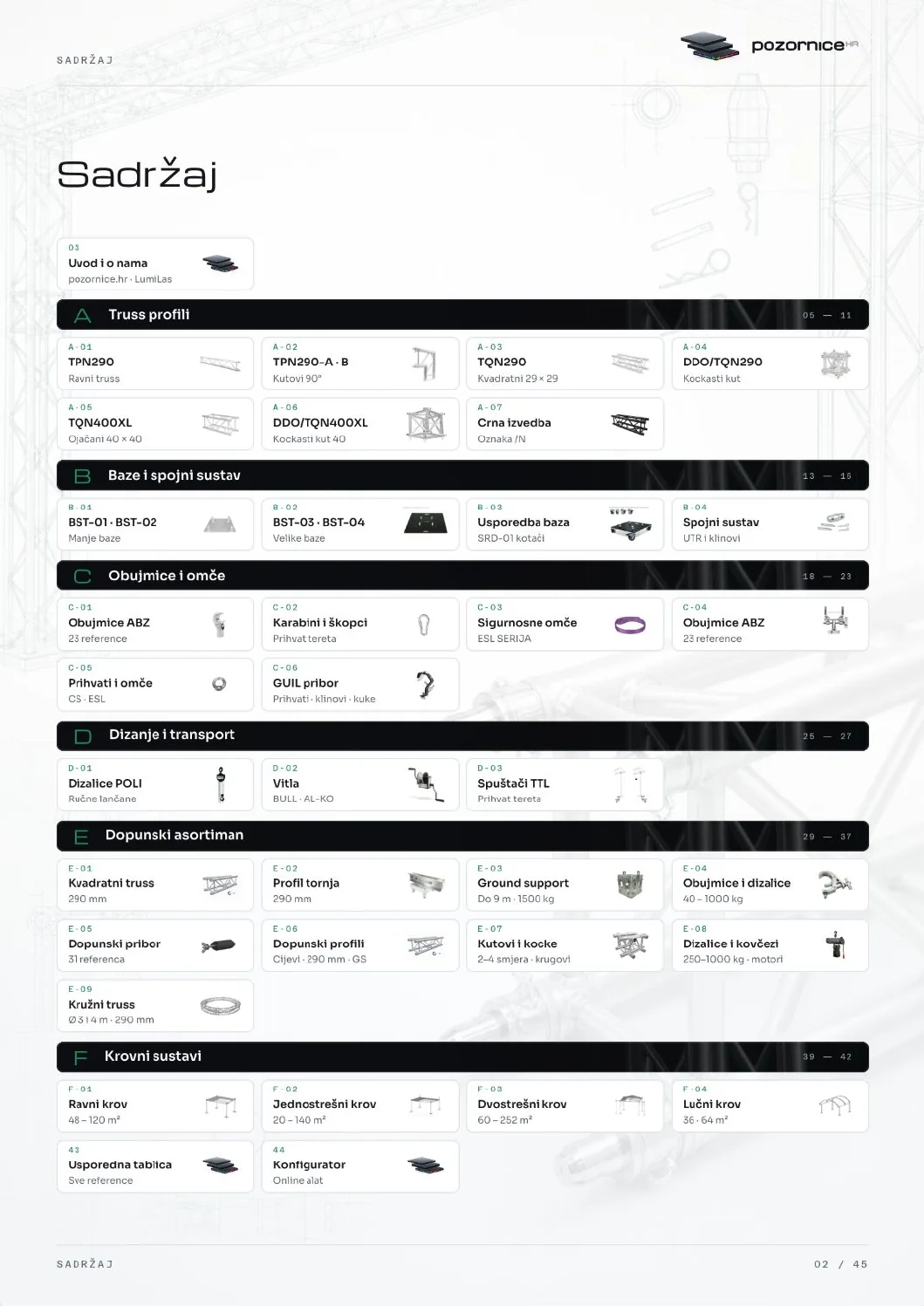

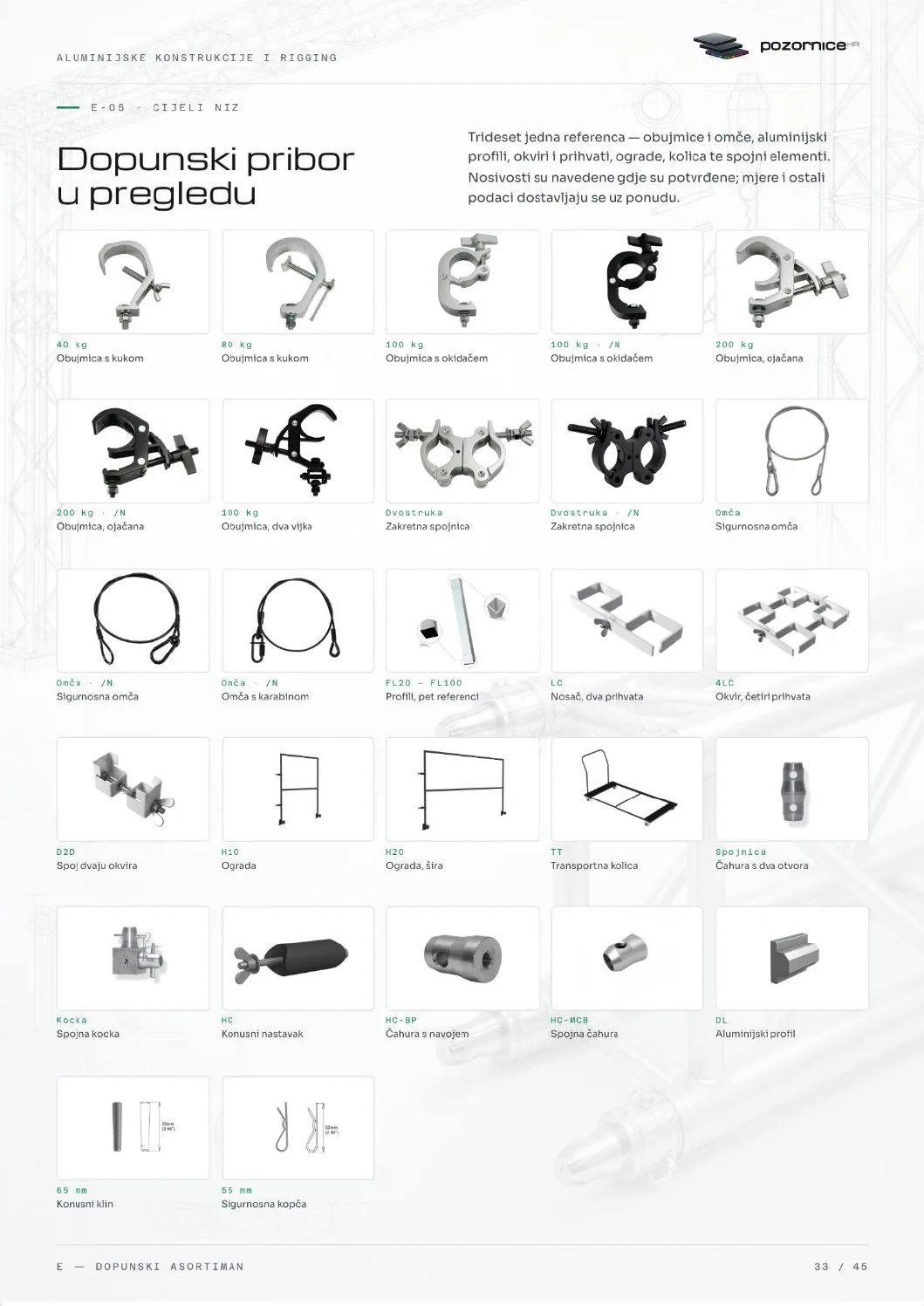

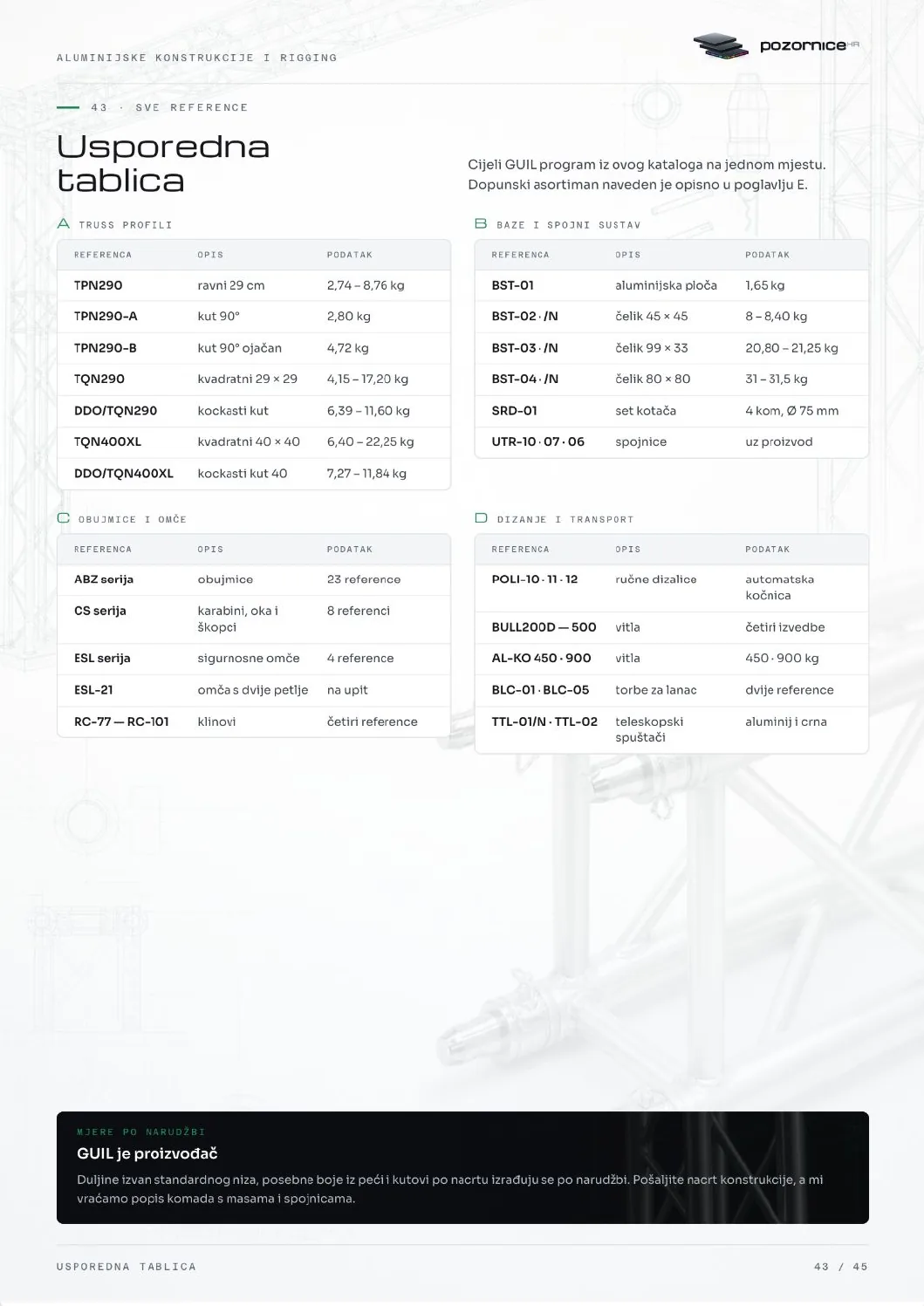

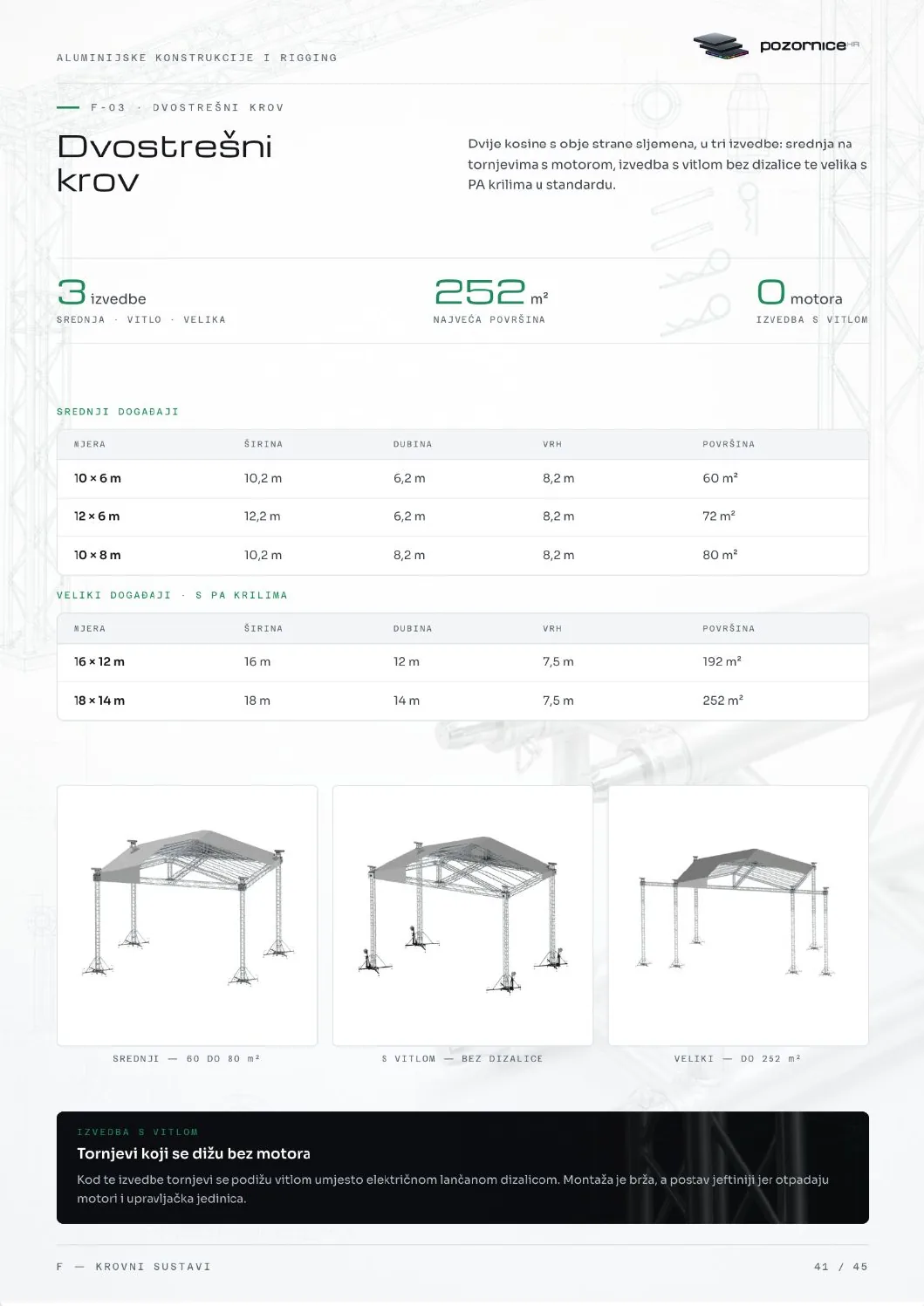

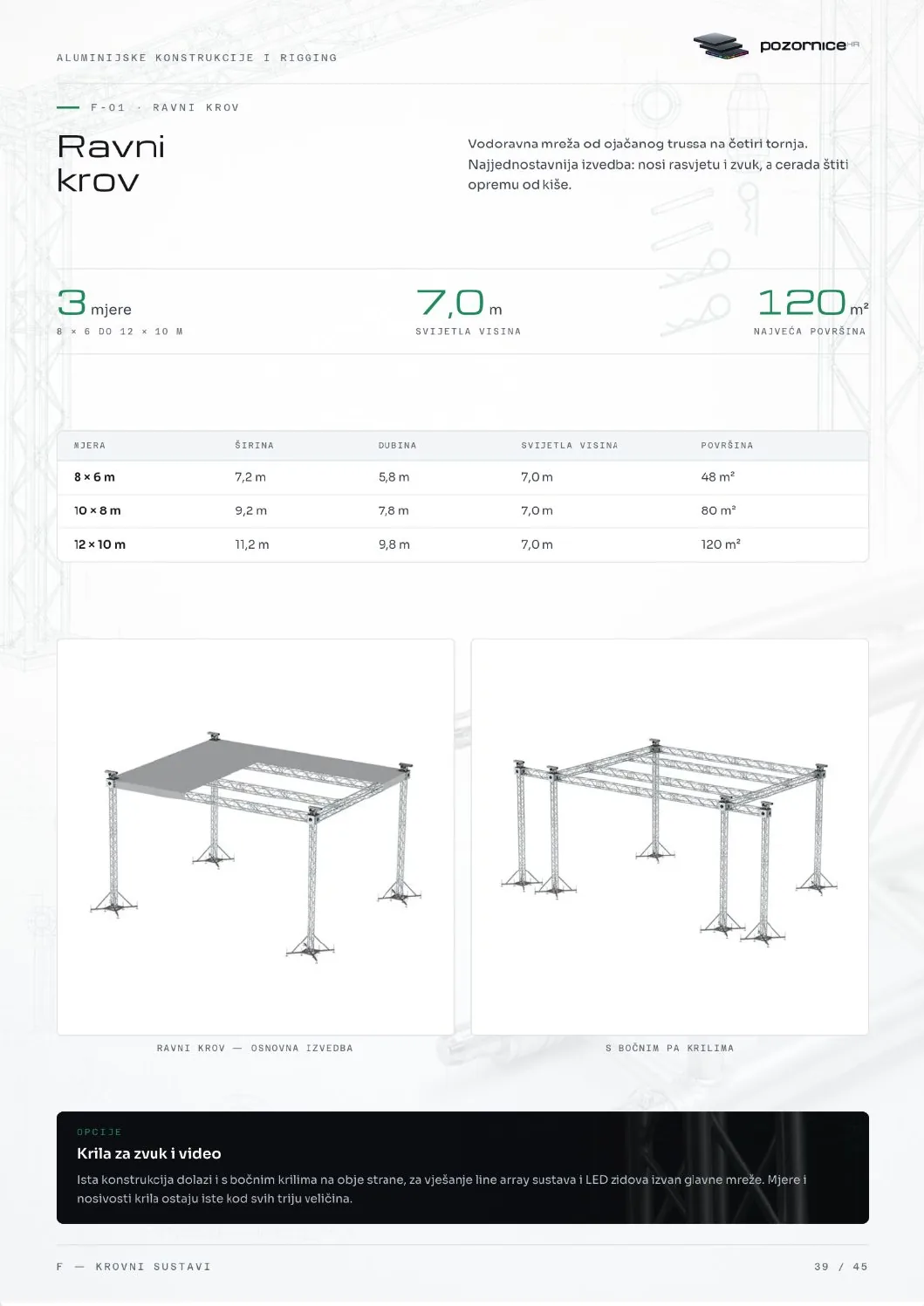

45 stranica Fizički katalog Truss i rigging

Katalog

Truss i rigging

Truss profili, baze i spojni sustavi, obujmice i omče, dizalice i vitla te pripadajuća oprema za ovjes i transport.

Format: A4 · PDF
Opseg: 45 stranica
Jezik: HR izdanje

PDF ti stiže e-mailom. Unesene podatke koristimo samo za evidenciju distribucije kataloga.

06 / Projektna podrška

Pošalji raspon, teret i nacrt prostora

Povezujemo profil, geometriju, spojne elemente, ovjesnu opremu i dizalice u jednu provjerljivu specifikaciju za tvoj projekt.

Razgovaraj s tehničkim timom↗

01
Geometrija i raspon
Tlocrt, visine i položaj oslonaca.
02
Tereti i ovjes
Oprema, mase i broj ovjesnih točaka.
03
Specifikacija sustava
Segmenti, spojevi, rigging oprema i logistika.

Španjolski proizvođač od 1983.

Službena stranica proizvođača

PROIZVOĐAČ · PROFESIONALNA SCENSKA OPREMA

GUIL

GUIL je španjolski proizvođač sa sjedištem u L’Alcúdiji pokraj Valencije. Od 1983. projektira i proizvodi opremu za evente, zvuk, rasvjetu, glazbene instrumente i audiovizualne sustave.

Djeluje od: 1983.
Sjedište: L’ALCÚDIA · VALENCIA
Proizvodnja: ŠPANJOLSKA

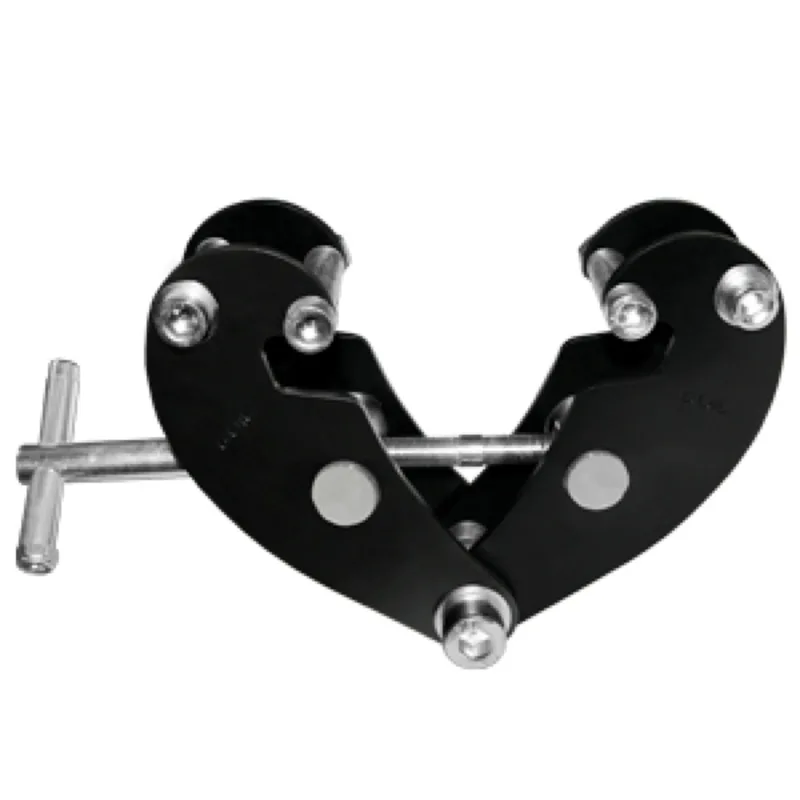

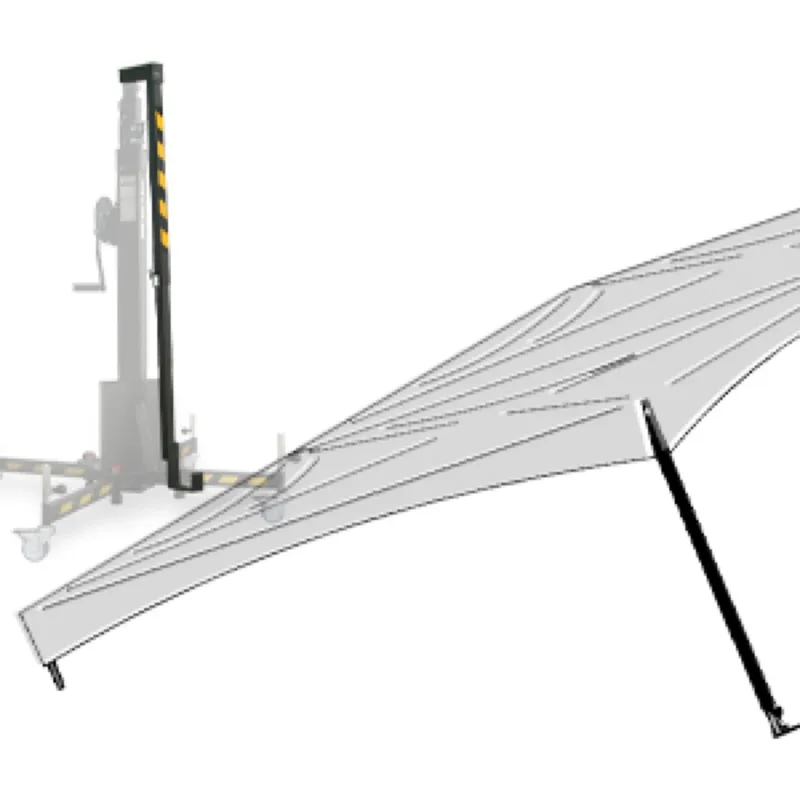

GUIL ponuda na ovoj stranici

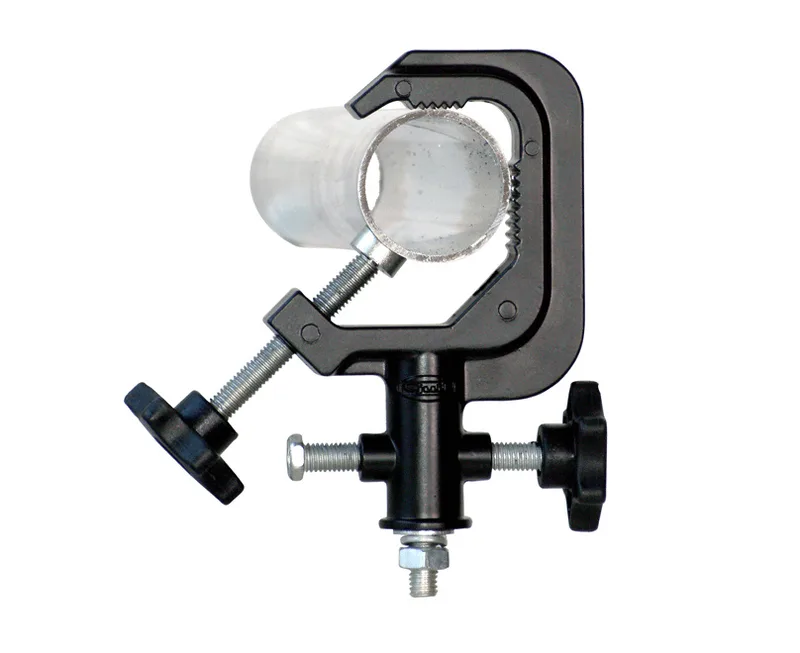

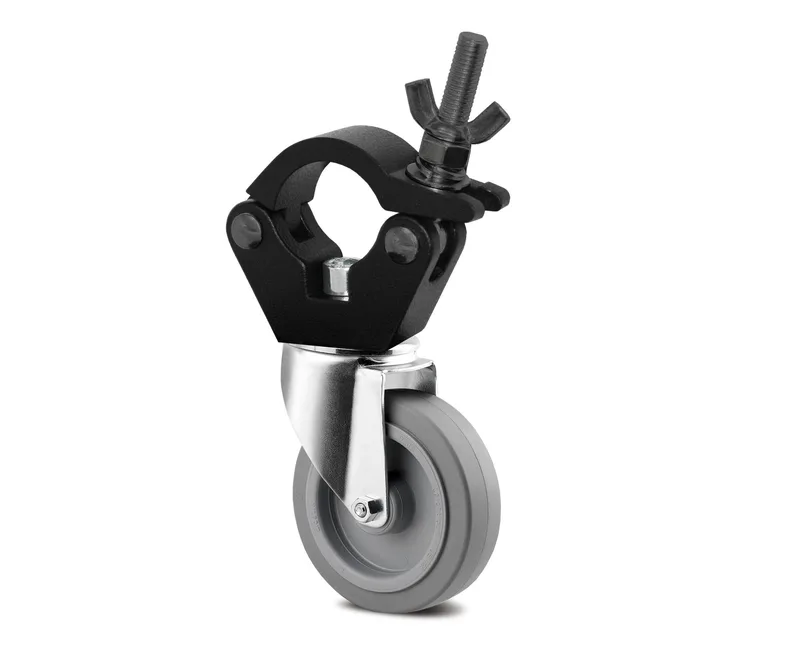

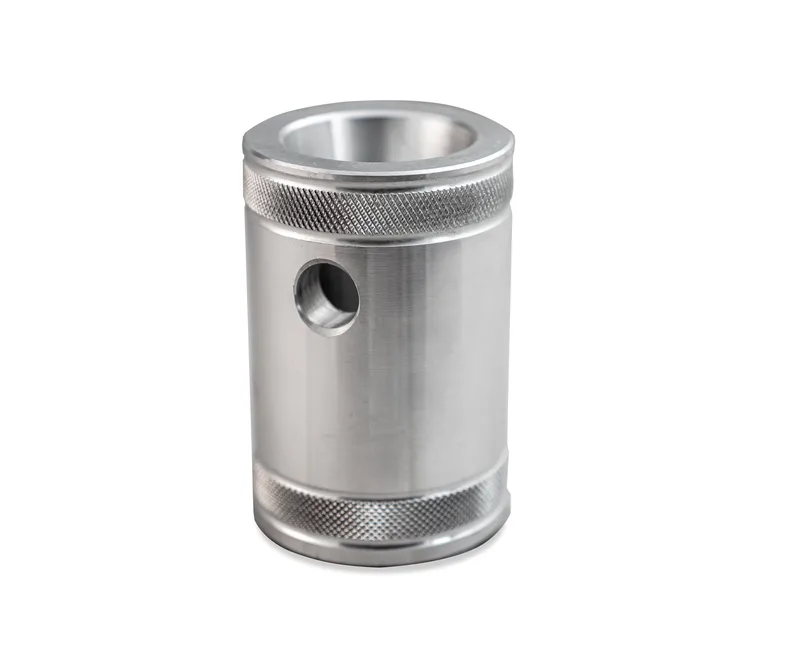

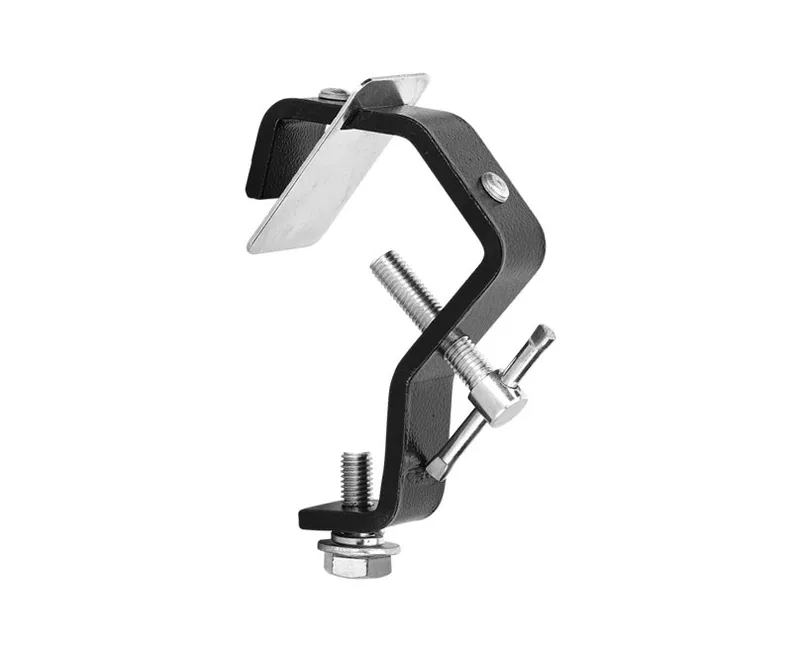

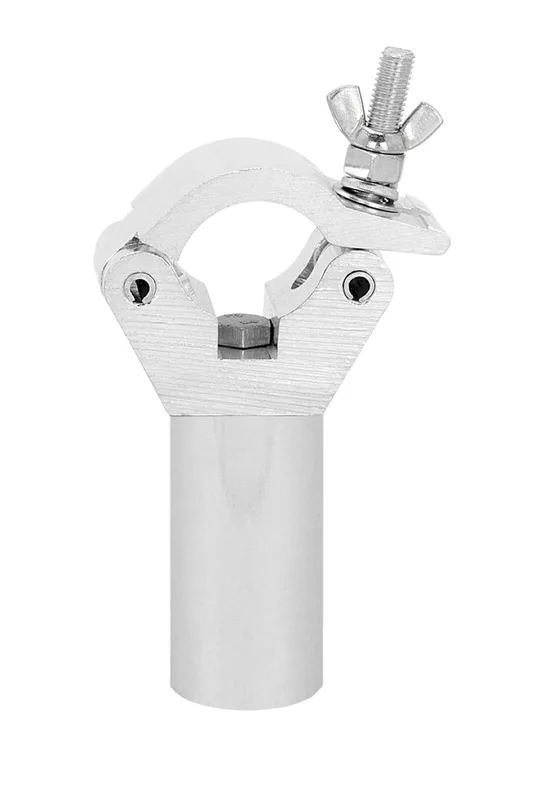

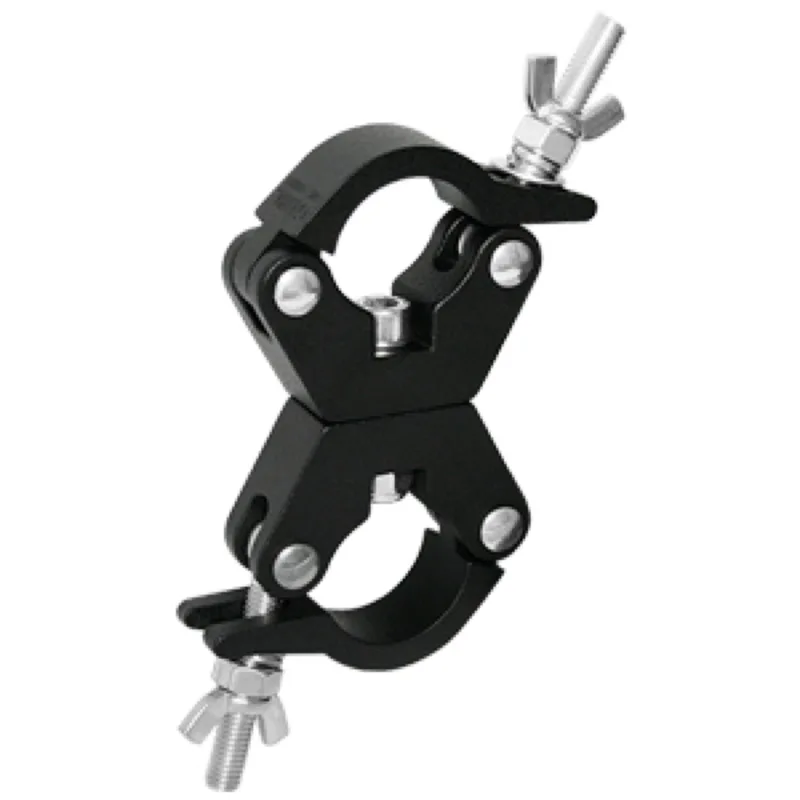

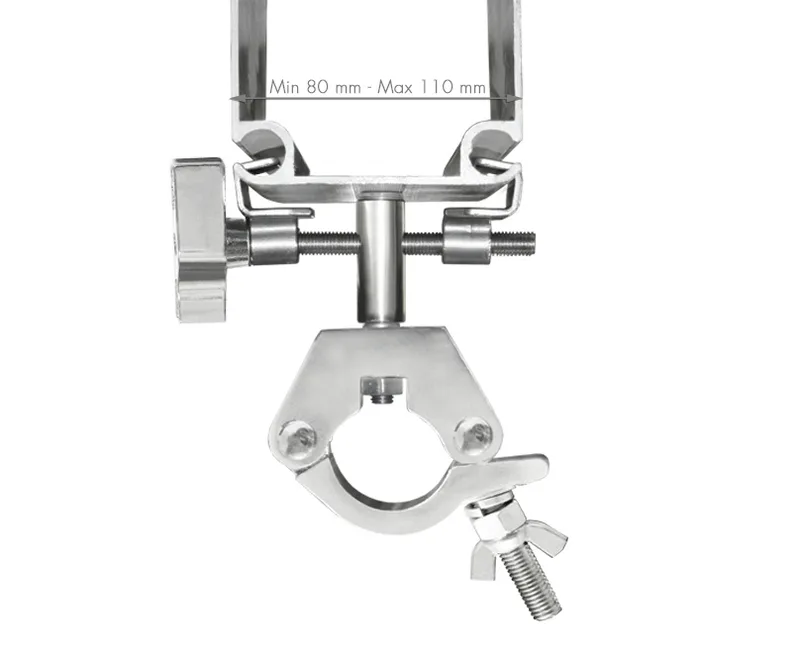

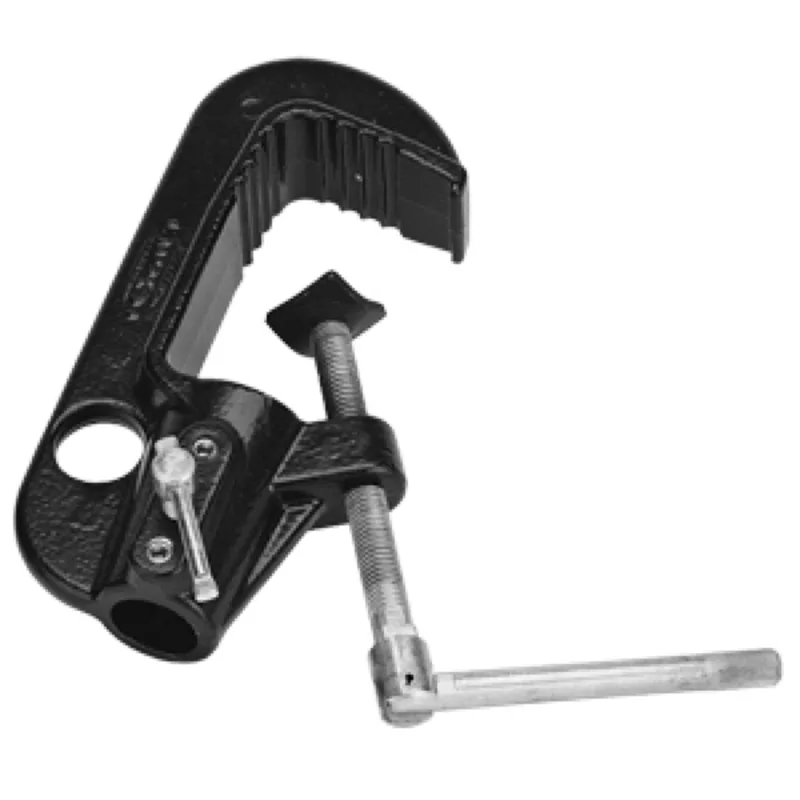

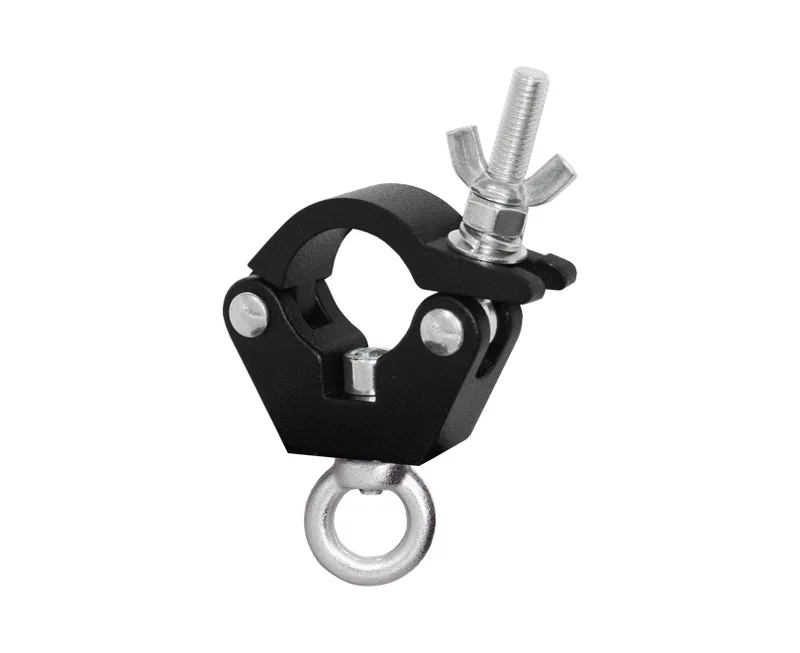

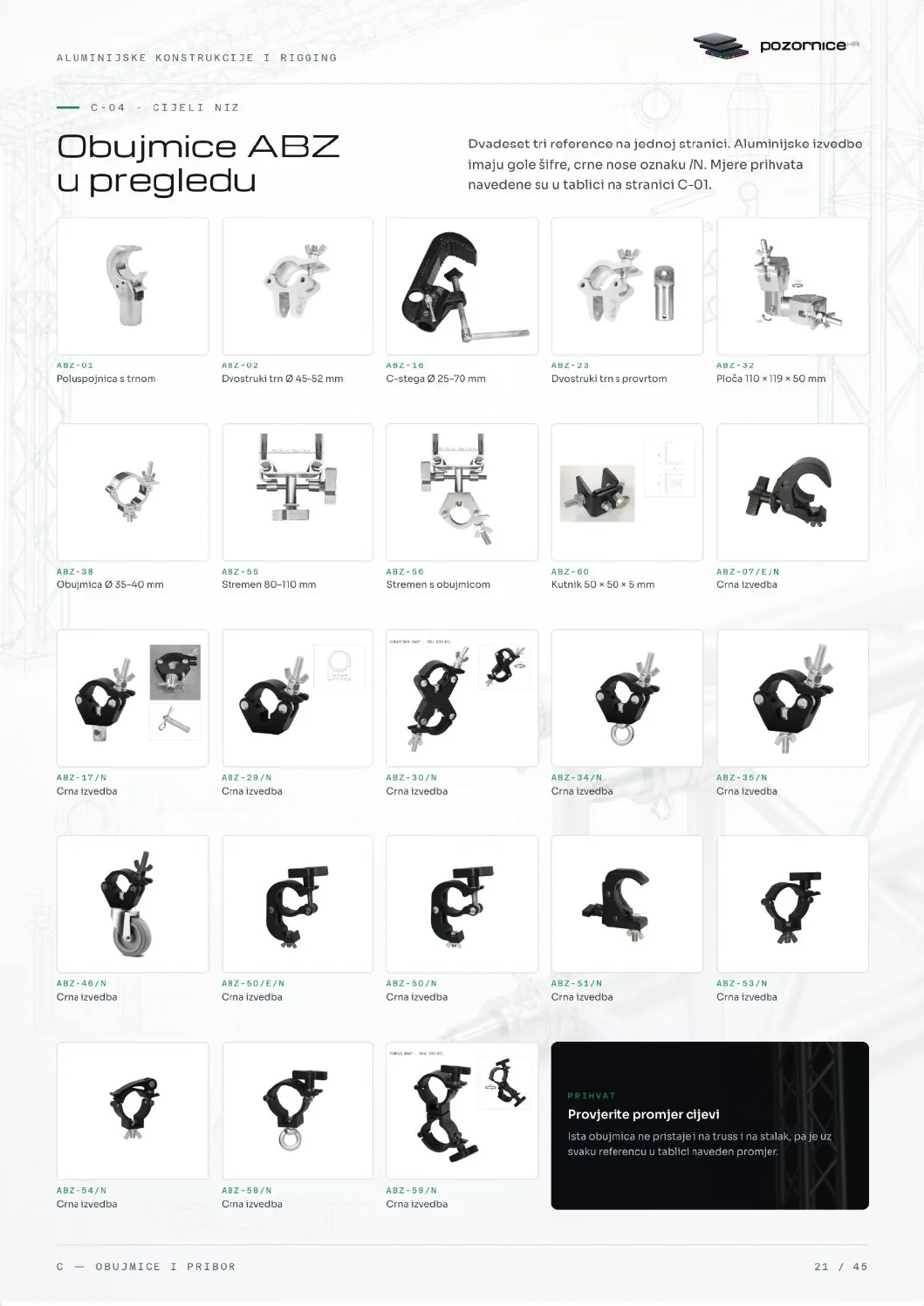

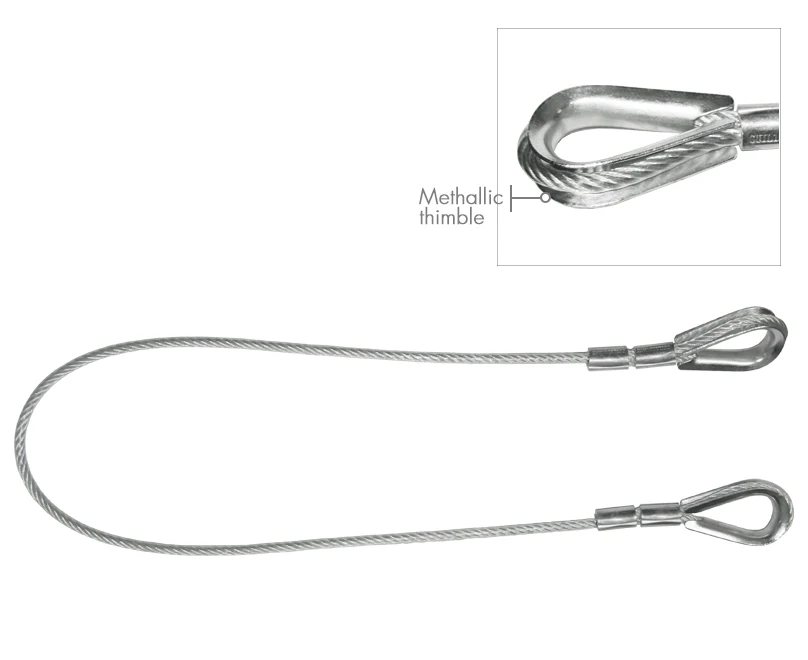

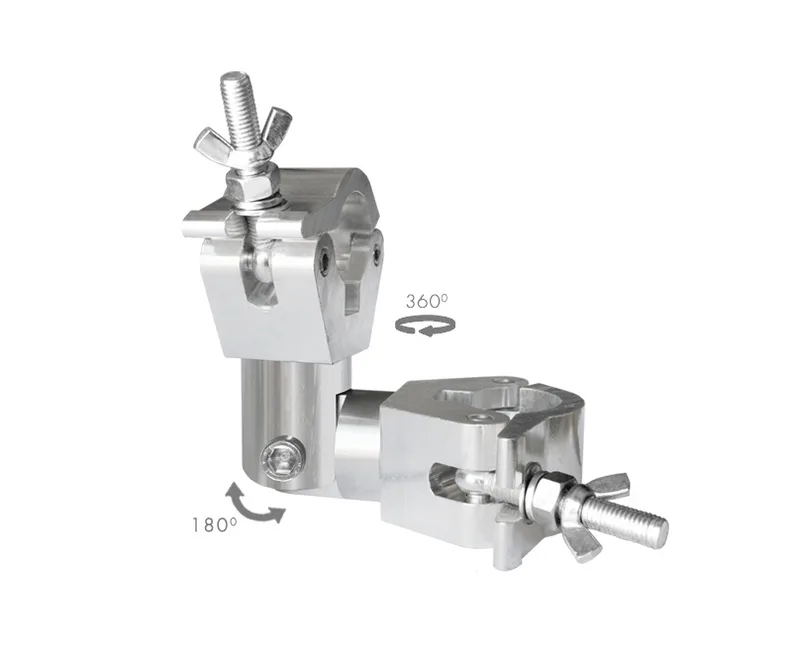

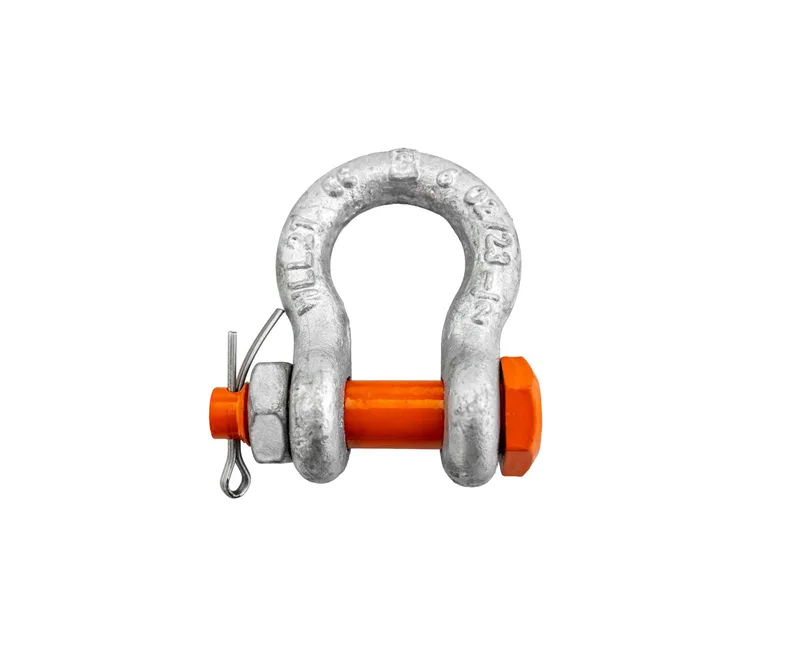

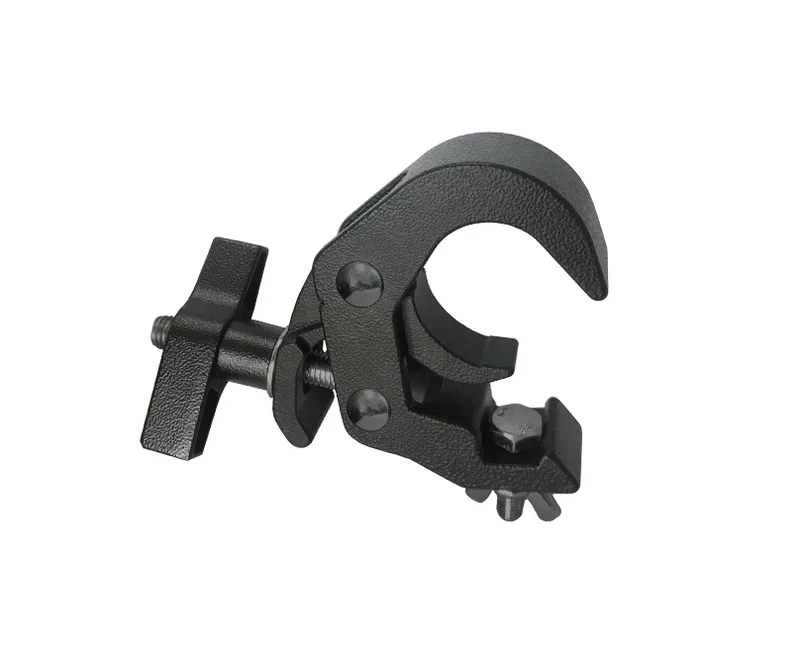

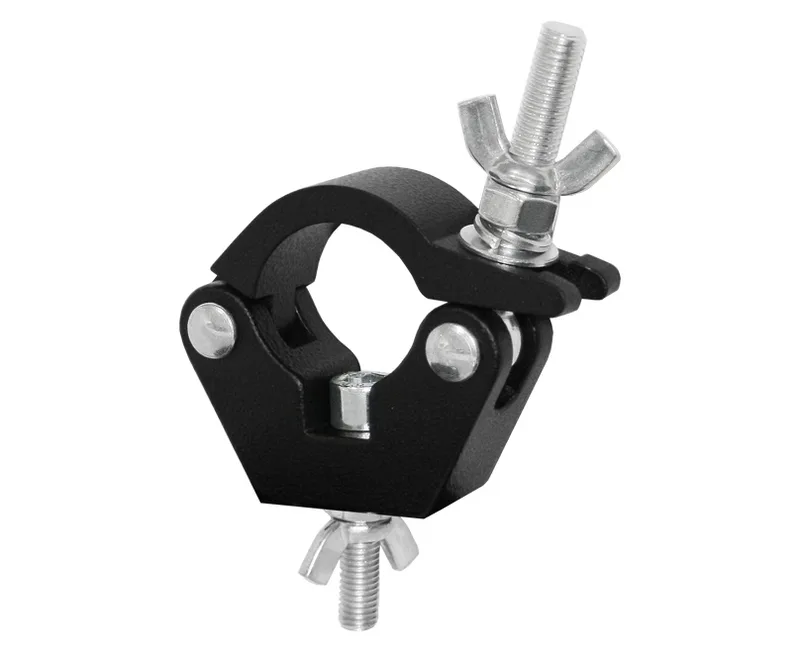

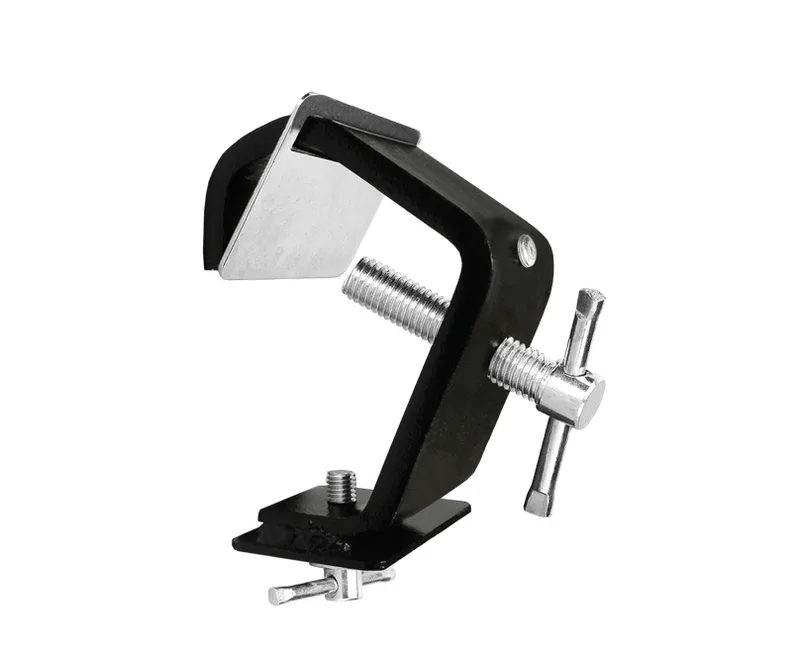

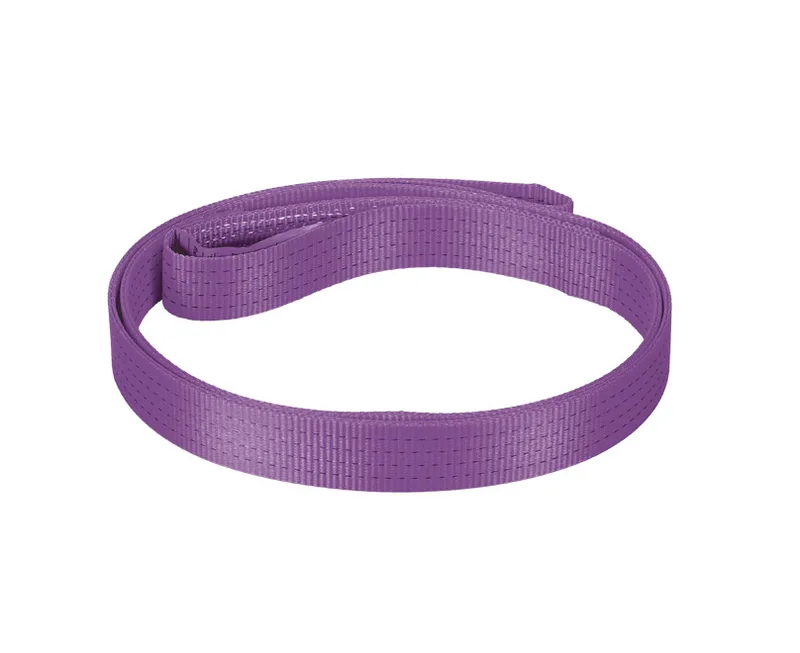

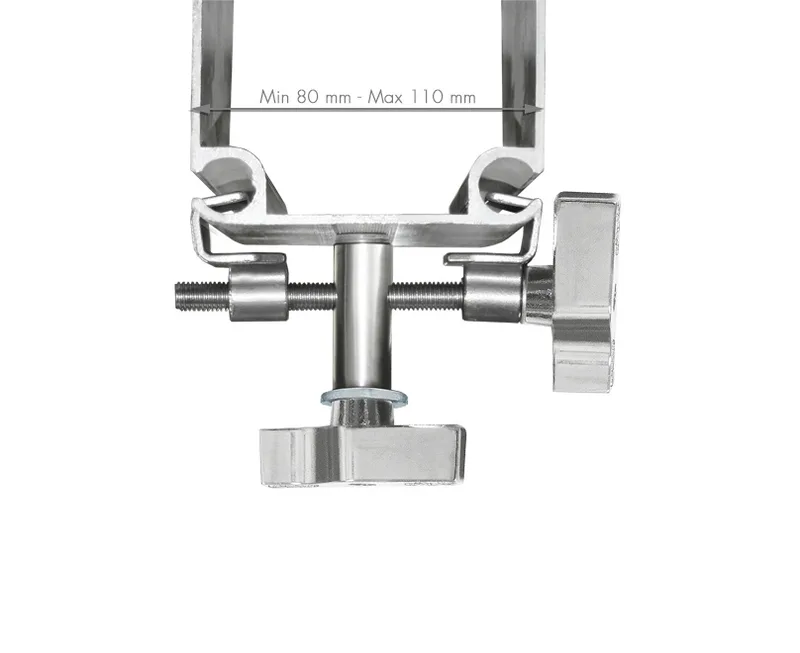

TQN trussObujmice i spojniceOmče i sigurnosne sajleOvjesni prihvatiBaze i adapteri
