Škarasti podest
TM441/N
Pet radnih visina.
750 kg/m² nosivosti.
TM441/N 3D prikaz proizvoda
Prikazan je podest s dodatnom transportnom bazom CRO-07.
750 kg/m²ravnomjerno raspoređeno opterećenje
67 kgmasa podesta s postoljem
20 cmvisina sklopljenog podesta
Unutar
modela TM441/N
Istraži ploču, profil i škarasto postolje modela TM441/N. Pomiči stranicu ili odaberi detalj.
Studija proizvoda
TM441/N
Aluminijski okvir i čelično škarasto postolje čine jednu cjelinu. Odaberi jednu od pet radnih visina; za skladištenje podest sklopi na 20 cm.
Pregledaj specifikacije, radne visine i tehničku dokumentaciju.
TM441/N · Tehnička prezentacija01 / 08
Pomiči stranicu ili odaberi detalj
Nosivost TM441/N
Ravnomjerno raspoređeno opterećenje750kg/m²
Nosivost po kvadratnom
metru podesta.
Na modulu 2 × 1 m1.500 kg
Uvjet primjene
Kako čitati nosivost Teret rasporedi po cijeloj površini podesta.
Za točkasta opterećenja i posebne postave provjeri uvjete primjene.
Pet visina.
Jedno postolje.

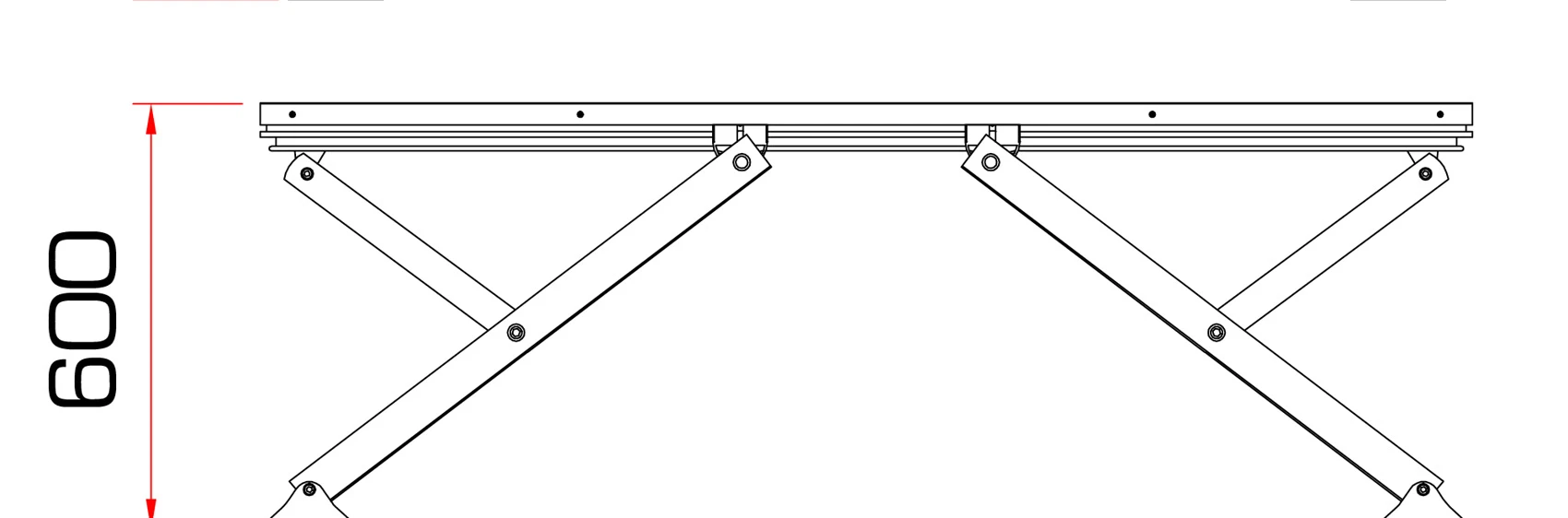

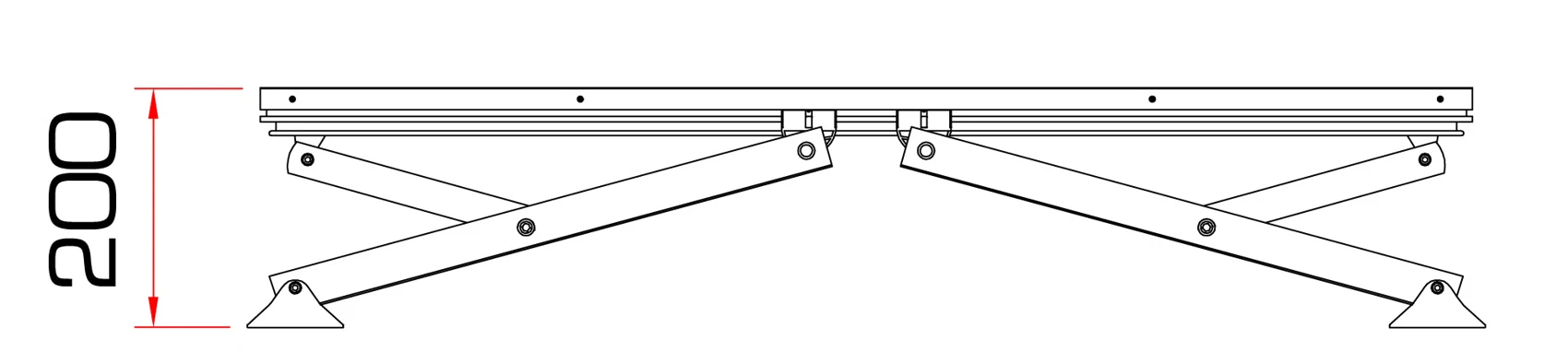

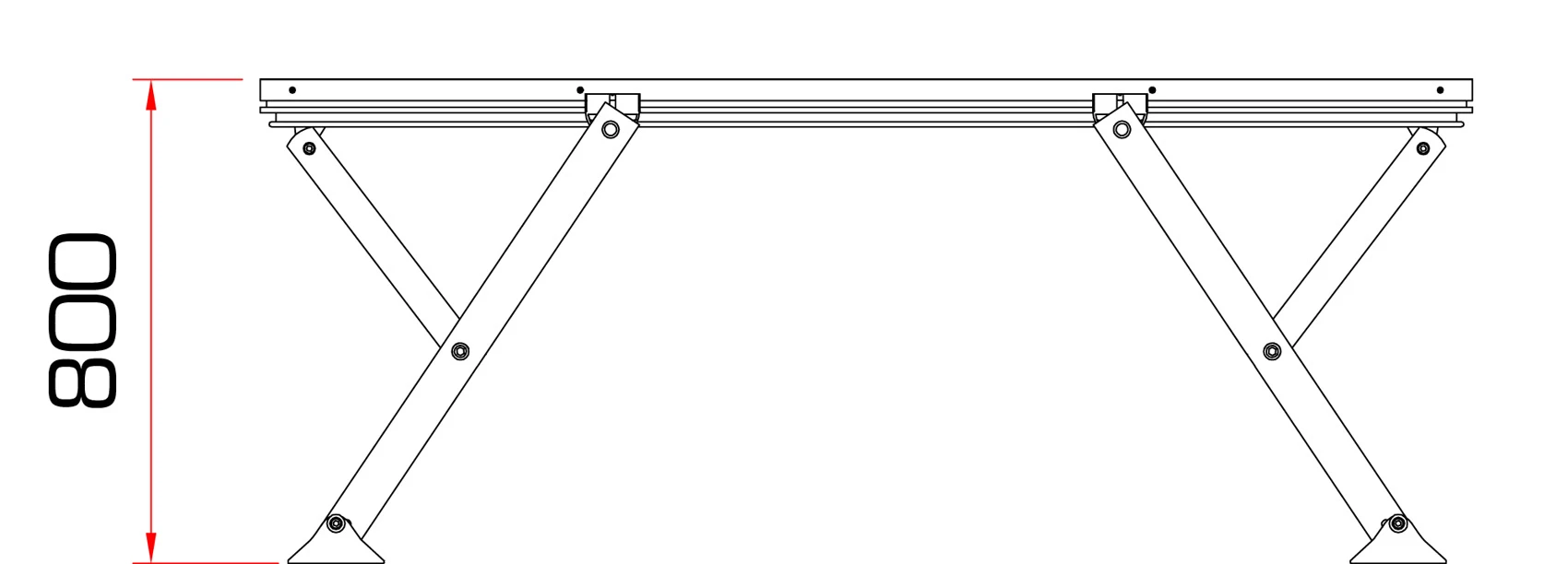

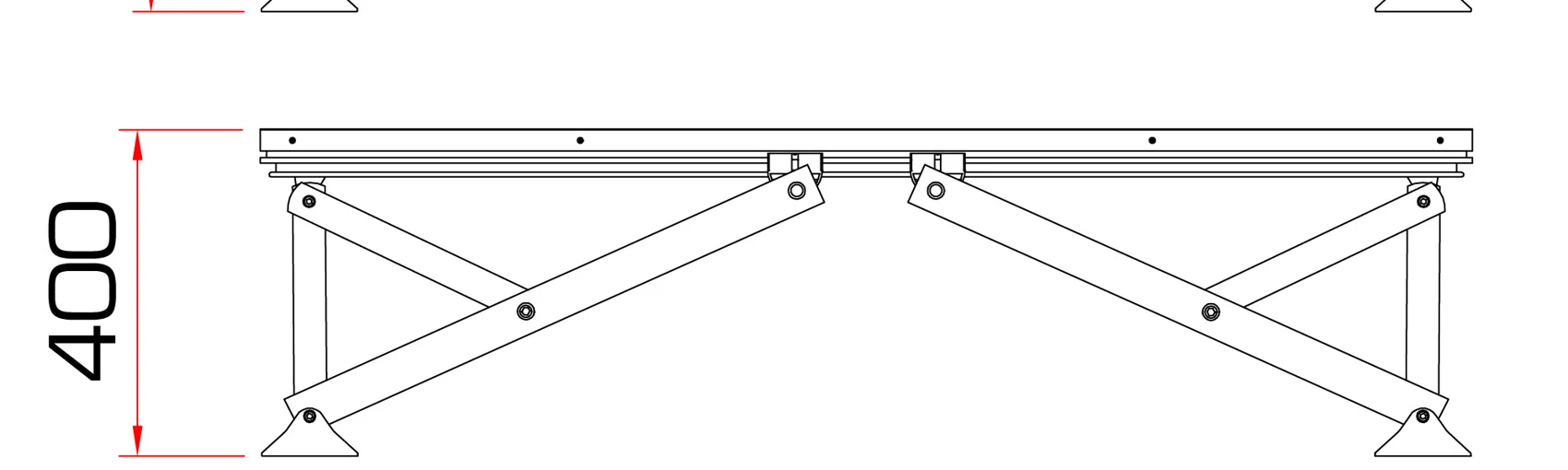

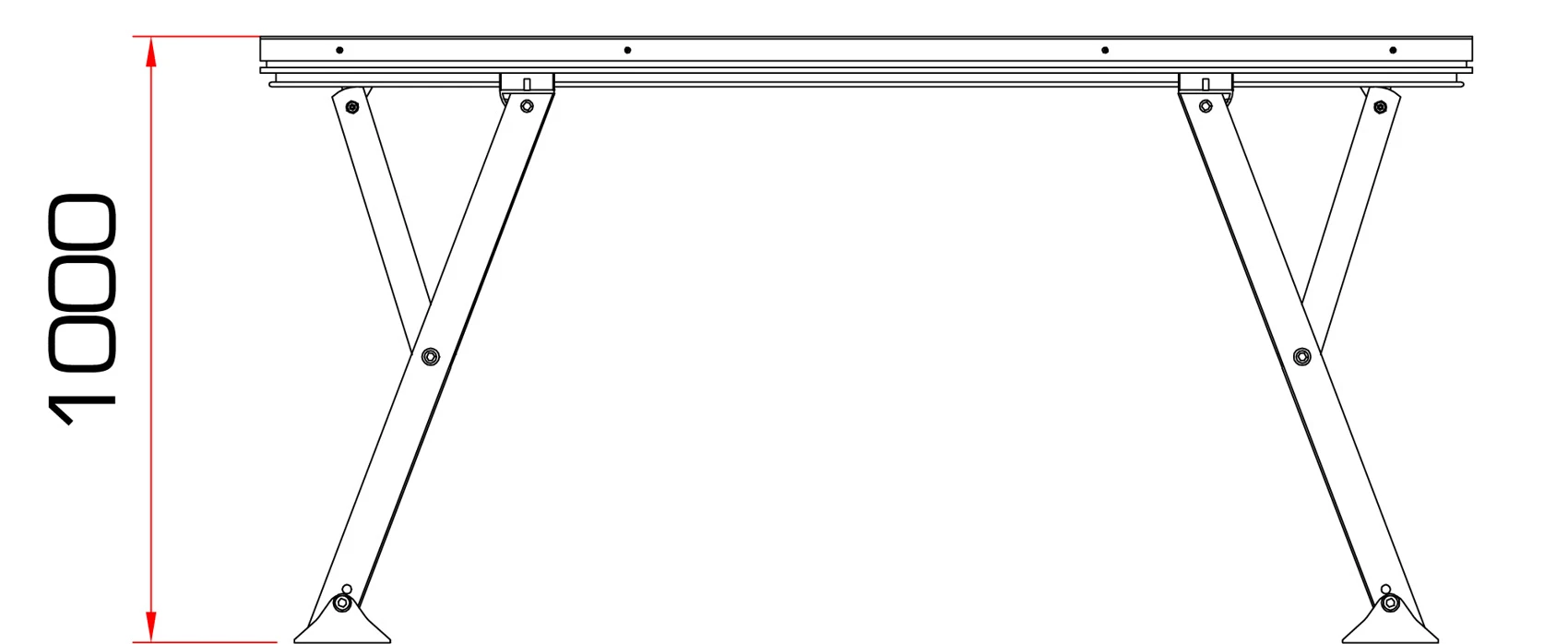

20, 40, 60, 80 ili 100 cm. Visinu podešavaš ručicama ispod kraćih stranica, bez zasebnih nogu i dodatnog alata.
Odaberi radnu visinu
60cm
radna visina
radna visina
Podešavanje po stranama. Svaki kraj podesta možeš postaviti zasebno.
Sve ostaje zajedno. Ploča i sklopivo postolje čine jednu cjelinu.
Visina se mjeri do gornje površine podesta. Nacrti su iz tehničke dokumentacije GUIL-a; dimenzije na nacrtima navedene su u milimetrima.

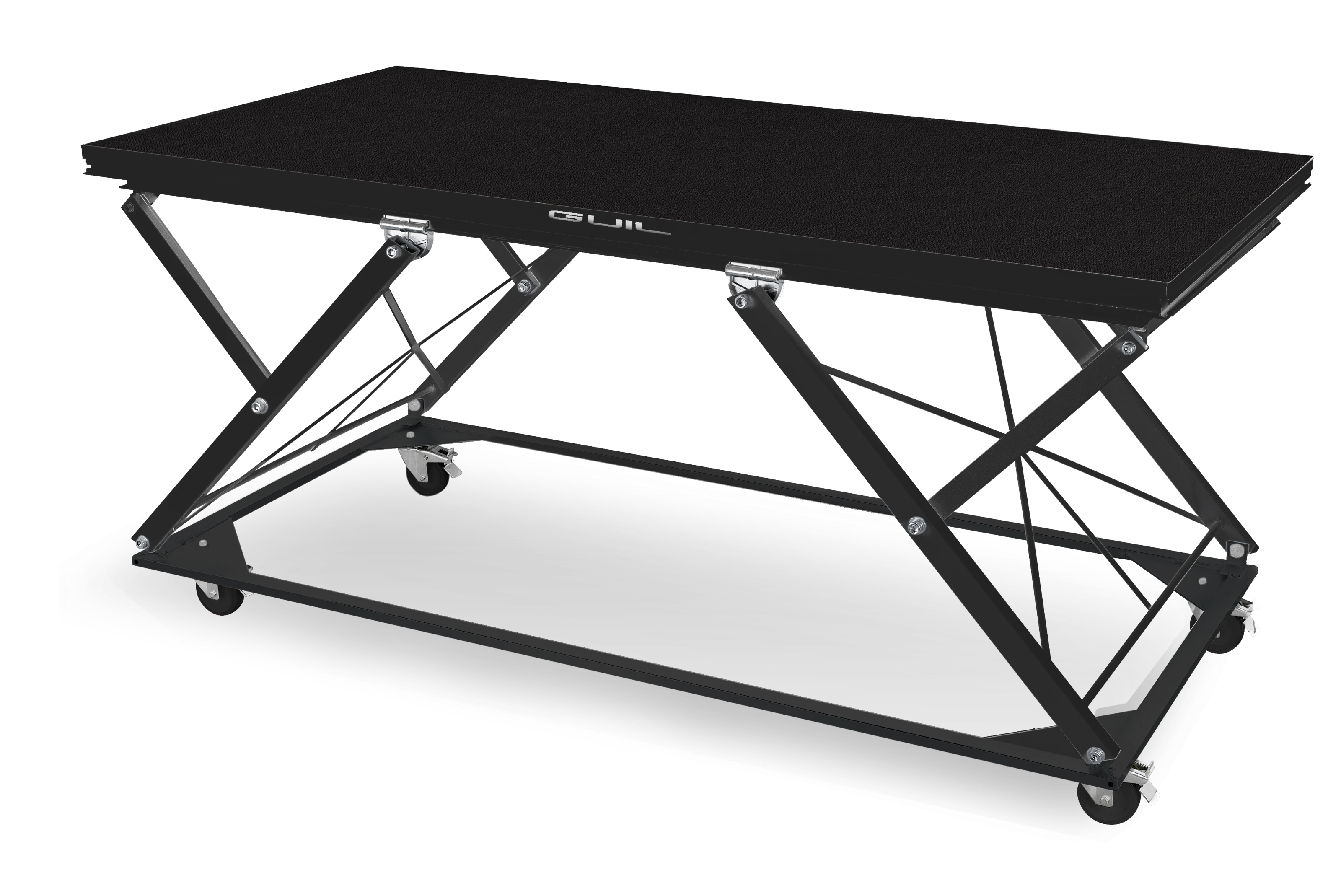

Transport i skladištenje
CRO-07.
Za transport.
Postolje se sklapa ispod ploče. Za premještanje i slaganje podesta dostupna je transportna baza CRO-07.
- Visina slaganja
- 20 cm
- Masa s postoljem
- 67 kg

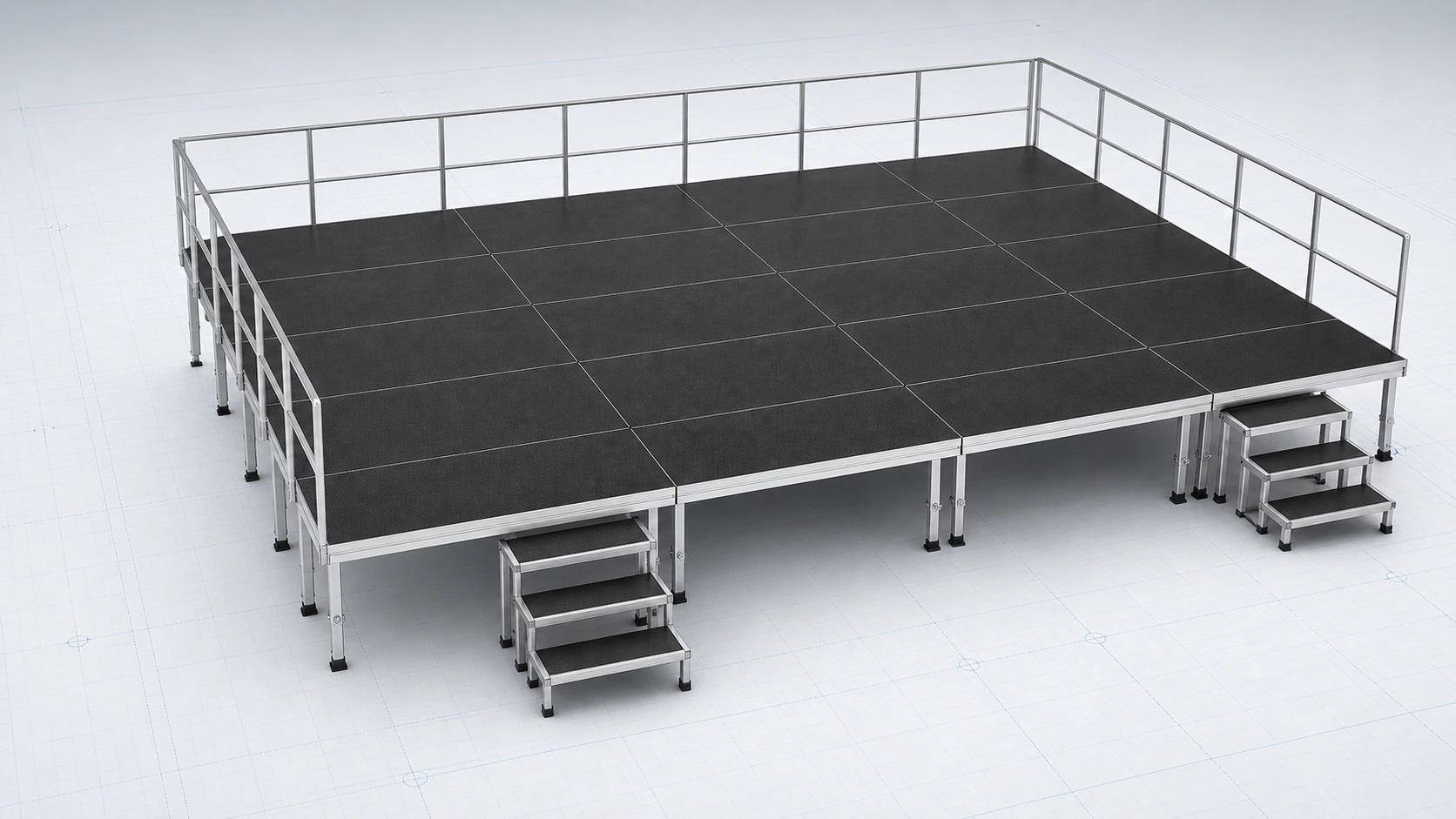

Konfigurator pozornice
Složi svoju pozornicu
Odaberi dimenzije, radnu visinu i pristup.
Pregledaj postavu i pripremi popis opreme.
Tlocrt, visina
i popis opreme
Konfigurator povezuje raspored modula s potrebnom opremom. Pregledaj postavu prije slanja upita.
Otvori konfiguratorPrikaz mogućnosti sustava. Svoj raspored i točan popis opreme odabireš u konfiguratoru.
TM441/N
Tehnički podaci
Podaci za odabir podesta, radne visine i načina uporabe.
TM441/N · proizvedeno u Španjolskoj01Dimenzije i masa
- Standardni formati
- 2×1 m
- Masa podesta s postoljem
- 67 kg
- Visina aluminijskog profila
- 85 mm
- Visina slaganja podesta
- 20 cm
02Opterećenje
- Ravnomjerno raspoređeno opterećenje
- 750 kg/m²
- Ukupno na modulu 2 × 1 m
- 1.500 kg
Radna nosivost odnosi se na ravnomjerno raspoređen teret.
03Materijali i izvedba
- Materijal ploče
- finska breza, fenolna šperploča (WBP)
- Debljina ploče
- 21 mm
- Legura okvira
- EN AW 6063 80-T6 · postolje: čelik DIN 2393
- Protukliznost
- R13 (DIN 51130)
- Područje uporabe
- Unutarnja i privremena vanjska uporaba
Ploča je otporna na povremenu vlagu, ali nije vodonepropusna. Nakon duljeg izlaganja kiši podest osuši i spremi; nije predviđen za trajnu vanjsku instalaciju.
04Visina i povezivanje
- Radne visine sustava
- 20 · 40 · 60 · 80 · 100 cm

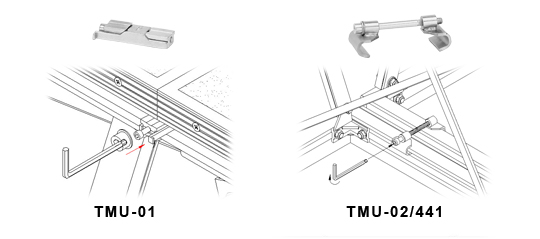

- Spojnice uključene uz podest
- 1 × TMU-01, 1 × TMU-02/441
Radna visina mjeri se do gornje površine podesta. Pet položaja visine dio je integriranog škarastog postolja.
05Norme i certifikati
- Prema dokumentaciji proizvođača
- EN 17736 · DIN 15921 · DGUV 17 & 18 / 115-002 · (EU) 2023/988
Izvor: tehnički podaci proizvođača GUIL za TM441/N. Provjeri zahtjeve svoje postave
Dodaci
za tvoju postavu
Stepenice, ograde i transportna oprema. Za TM441/N koriste se spojnice TMU-01 i TMU-02/441.
TM300 i TM441/N
Odvojive noge.
Ili sklopivo postolje.
Dva načina postavljanja pri nosivosti od 750 kg/m². TM300 koristi zasebne noge. TM441/N ima integrirano škarasto postolje s pet radnih visina.
Usporedi sve modele
TM441/N
- Nosivost
- 750 kg/m²
- Ploča
- 21 mm
- Postolje
- Škarasto
Nosivost se odnosi na ravnomjerno raspoređeno opterećenje. TM441/N je prikazan s dodatnom bazom CRO-07.
