TM300
- Nosivost
- 750 kg/m²
- Ploča
- 15 mm
- Masa 2 × 1 m
- 32 kg
Modularni podest
TM300
15 mm brezove ploče.
750 kg/m² nosivosti.
TM300 3D prikaz proizvoda
750 kg/m²ravnomjerno raspoređeno opterećenje
32 kgmasa podesta 2 × 1 m, bez nogu
15 mmfenolna ploča od finske breze

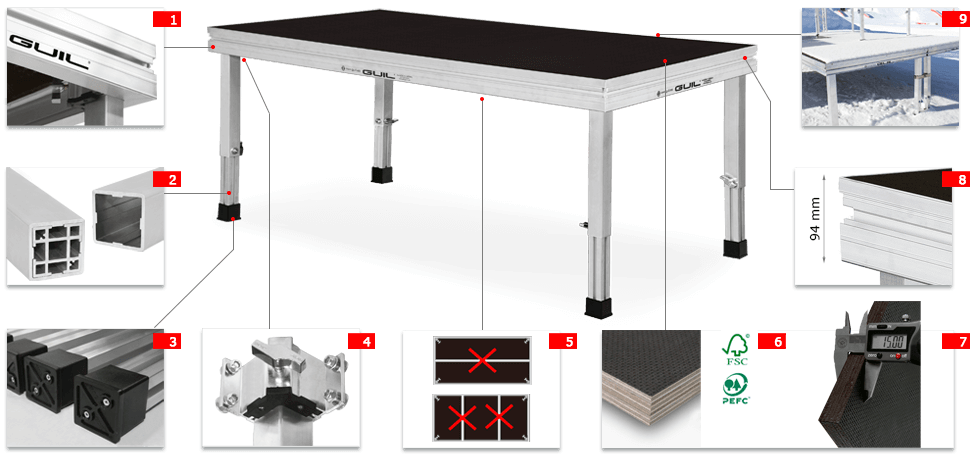

Konstrukcija.
Detalj po detalj.
Brezova ploča, aluminijski okvir i četiri prihvata za izmjenjive noge. Istraži konstrukciju modela TM300.
Studija proizvoda
TM300
Osnovni model obitelji: isti okvir od 94 mm, ploča od 15 mm i četiri noge 50 × 50 mm. Certificiran prema normi EN 17736.
Pregledaj specifikacije, kompatibilne noge i tehničku dokumentaciju.
TM300 · Tehnička prezentacija01 / 08
Pomiči stranicu ili odaberi detalj
Nosivost TM300
Ravnomjerno raspoređeno opterećenje750kg/m²
Nosivost po kvadratnom
metru podesta.
Na modulu 2 × 1 m1.500 kg
Uvjet primjene
Kako čitati nosivost Teret rasporedi po cijeloj površini podesta.
Za točkasta opterećenja i posebne postave provjeri uvjete primjene.
Četiri formata
za različite tlocrte
TM300 dolazi u četiri standardna formata. Kombiniraj ih i prilagodi tlocrt raspoloživom prostoru.
Tlocrt · prikaz u mjerilu
Modularna osnova
2 × 1 m
Standardni modul za glavnu površinu pozornice.
Dimenzije su u metrima. Prikaz zadržava isti omjer stranica za sva četiri formata.
Šest vrsta izmjenjivih nogu
Odaberi noge
za svoju postavu
Fiksne ili podesive. S niveliranjem ili zglobom za nagib.
Odaberi izvedbu prema načinu postavljanja.
Fiksna noga
Fiksna
radna visina
Jednodijelna aluminijska noga za postave s unaprijed određenom radnom visinom. Umeće se u prihvat podesta i učvršćuje metalnom ručicom.
- Radne visine
- 20 / 40 / 60 / 80 / 100 cm
- Profil noge
- 50 × 50 mm
11 zasebnih izvedbi
Radna visina mjeri se od poda do gotove površine podesta. Rasponi pripadaju zasebnim izvedbama nogu.

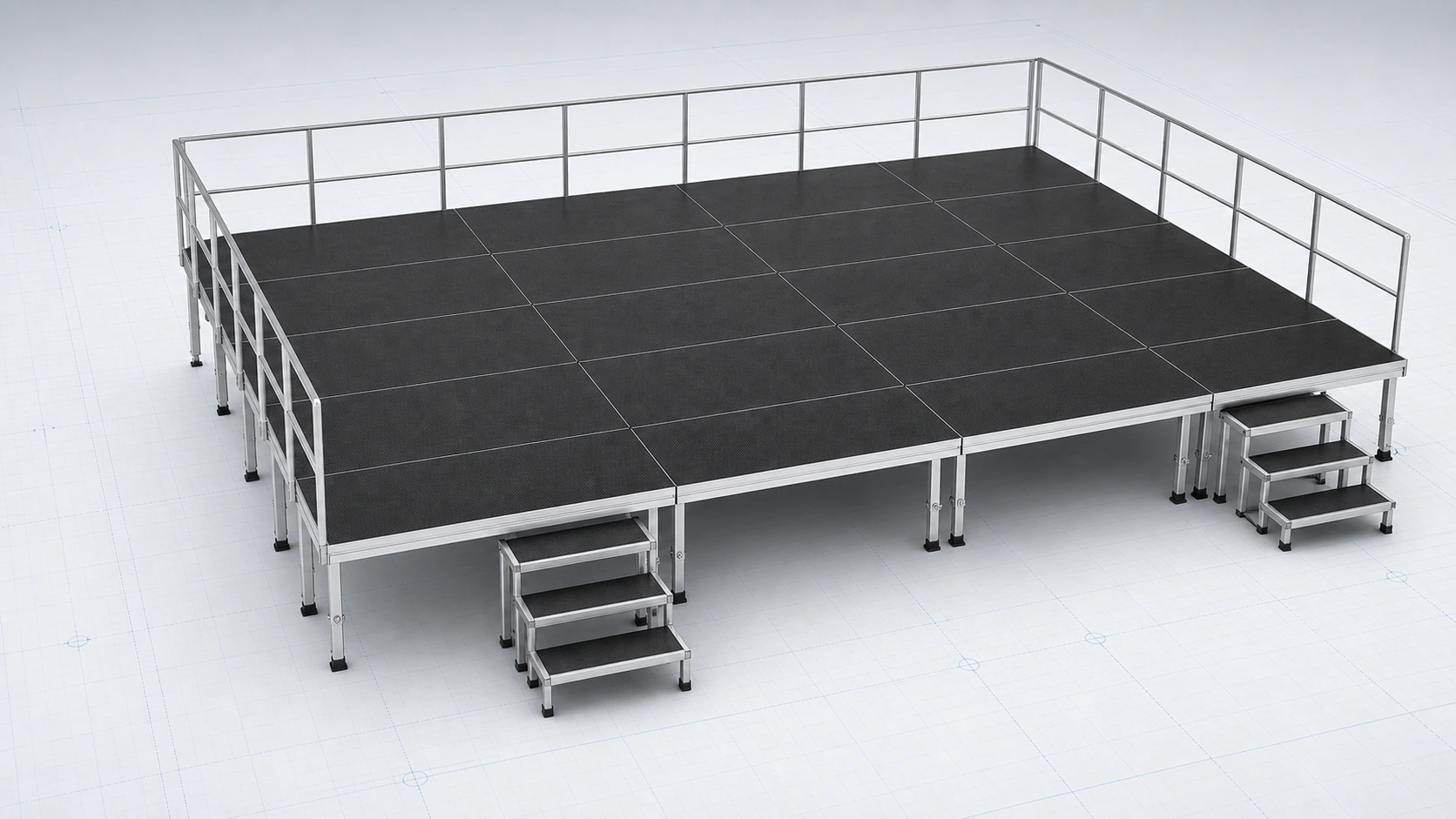

Konfigurator pozornice
Složi svoju pozornicu
Odaberi dimenzije, radnu visinu i pristup.
Pregledaj postavu i pripremi popis opreme.
Tlocrt, visina
i popis opreme
Konfigurator povezuje raspored modula s potrebnom opremom. Pregledaj postavu prije slanja upita.
Otvori konfiguratorPrikaz mogućnosti sustava. Svoj raspored i točan popis opreme odabireš u konfiguratoru.
TM300
Tehnički podaci
Podaci za odabir podesta, radne visine i načina uporabe.
TM300 · proizvedeno u Španjolskoj01Dimenzije i masa
- Standardni formati
- 2×1 · 1×1 · 2×0,5 · 1×0,5 m
- Masa podesta 2 × 1 m, bez nogu
- 32 kg
- Visina aluminijskog profila
- 94 mm
- Visina slaganja podesta
- 10 cm
02Opterećenje
- Ravnomjerno raspoređeno opterećenje
- 750 kg/m²
- Ukupno na modulu 2 × 1 m
- 1500 kg
- Ispitno opterećenje modula 2 × 1 m
- 3000 kg
Ispitno opterećenje nije dopušteno radno opterećenje. Radna nosivost odnosi se na ravnomjerno raspoređen teret.
03Materijali i izvedba
- Materijal ploče
- finska breza, fenolna šperploča (WBP)
- Debljina ploče
- 15 mm
- Legura okvira
- EN AW 6063 80-T6
- Broj prihvata nogu
- 4
- Protukliznost
- R13 (DIN 51130)
- Reakcija na požar
- B-s1 (EN 13501-1)
04Visina i povezivanje
- Radne visine sustava
- 10 – 200 cm
- Spojnice uključene uz podest
- 1 × TMU-01, 1 × TMU-02
Radna visina mjeri se do gornje površine podesta. Noge se biraju zasebno; svaka izvedba ima vlastitu visinu ili raspon podešavanja.
05Norme i certifikati
- Prema dokumentaciji proizvođača
- EN 17736 · (EU) 2023/988 · APPLUS 25/32304353M2 · FSC · PEFC
Izvor: tehnički podaci proizvođača GUIL za TM300. Provjeri zahtjeve svoje postave
Dopuni
svoju postavu.
Pristup pozornici, zaštita rubova i oprema za povezivanje i transport.
Odabir modela
Trebaš veću
nosivost?
TM440 ima ploču od 21 mm i nosivost 1.200 kg/m². Usporedi modele prema opterećenju i načinu rada.
Usporedi sve modele
TM440
- Nosivost
- 1200 kg/m²
- Ploča
- 21 mm
- Masa 2 × 1 m
- 42 kg
Nosivost: ravnomjerno raspoređeno opterećenje. Masa: podest 2 × 1 m, bez nogu.
