GUIL

Sigurnosne ograde

Sigurnosne ograde

Ograde duljine 0,5, 1 i 2 metra pričvršćuju se na okvir podesta i međusobno povezuju u kontinuiranu zaštitu.

Istraži sustav↓
GUIL Sigurnosne ograde
GUIL / SIGURNOSNE OGRADE
110 cmugrađena visina
0,5 / 1 / 2 mtri duljine
ANQprihvat na okvir

Sustav zaštite ruba

Ograda, prihvat i spoj rade kao jedna cjelina

Svaki TMQ element pričvršćuje se na okvir podesta prihvatima ANQ. Susjedne ograde povezuje TMU-06, uključujući spojeve pod kutom.

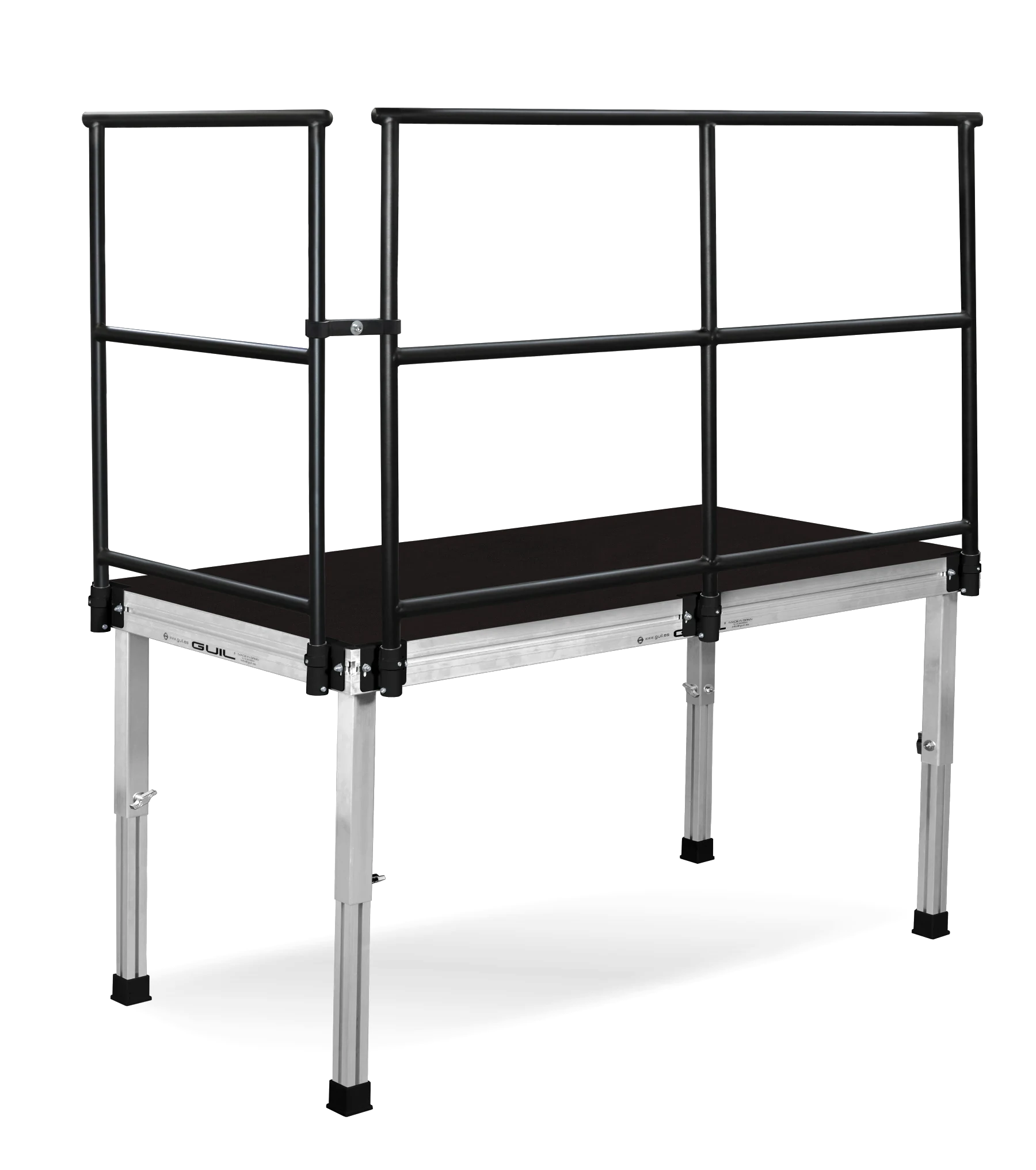

GUIL TMQ sigurnosna ograda na podestu

TMQ / ANQ / TMU-06

Kontinuirana zaštita prema stvarnom tlocrtu

  1. 01TMQograda s integriranim graničnikom
  2. 02ANQprihvat u utoru okvira podesta
  3. 03TMU-06spoj susjednih ograda

Modeli TMQ

Tri duljine, ista ugrađena visina

Odaberi duljinu prema rasporedu podesta. Navedene mase uključuju ANQ prihvate koji dolaze uz ogradu.

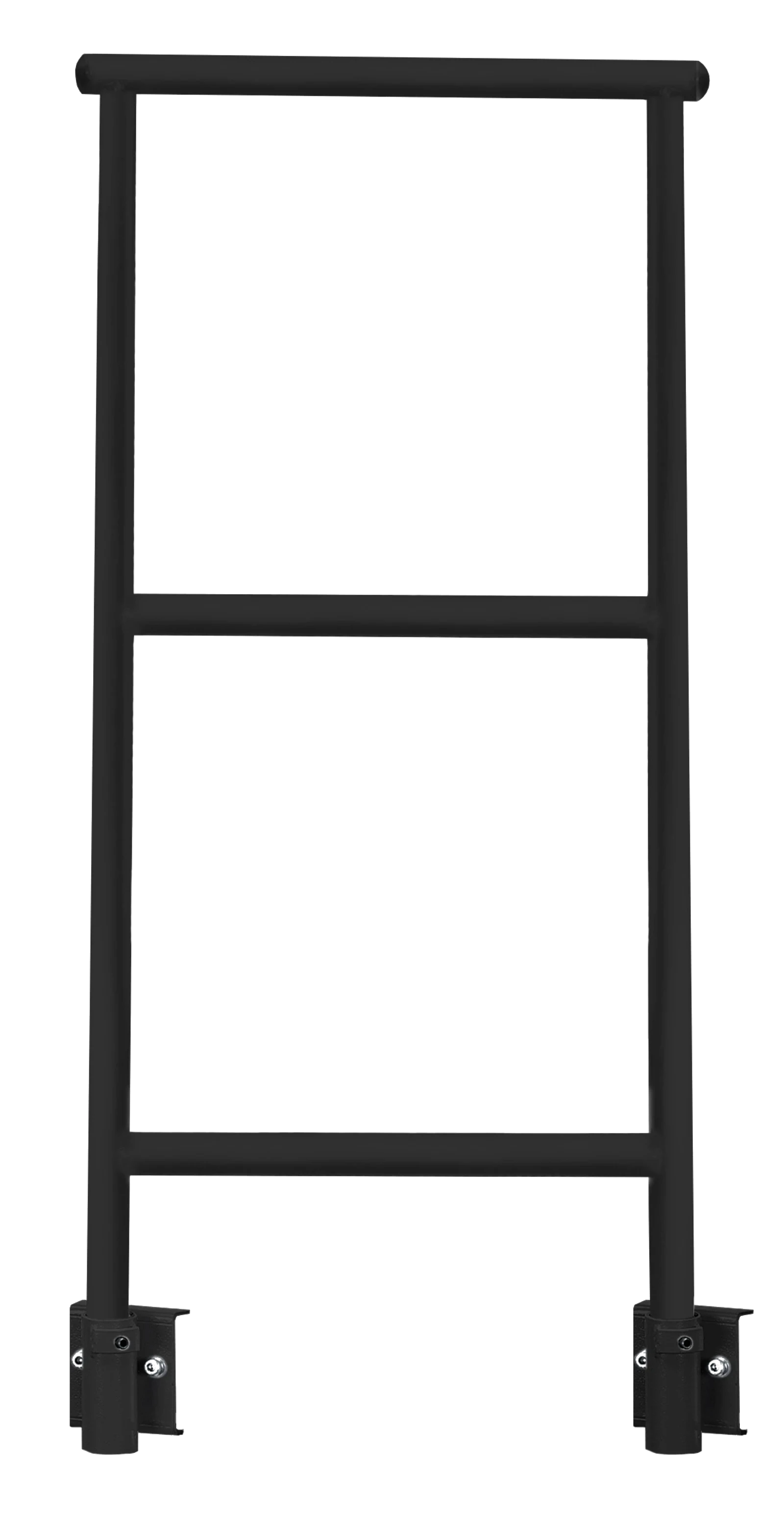

GUIL TMQ-0,5/N42 × 110 cm

TMQ-0,5/N

Kratki završni segmenti i zatvaranje manjeg raspona

Dimenzije
42 × 110 cm
Masa s prihvatima
3,50 kg
Prihvati
2 × ANQ

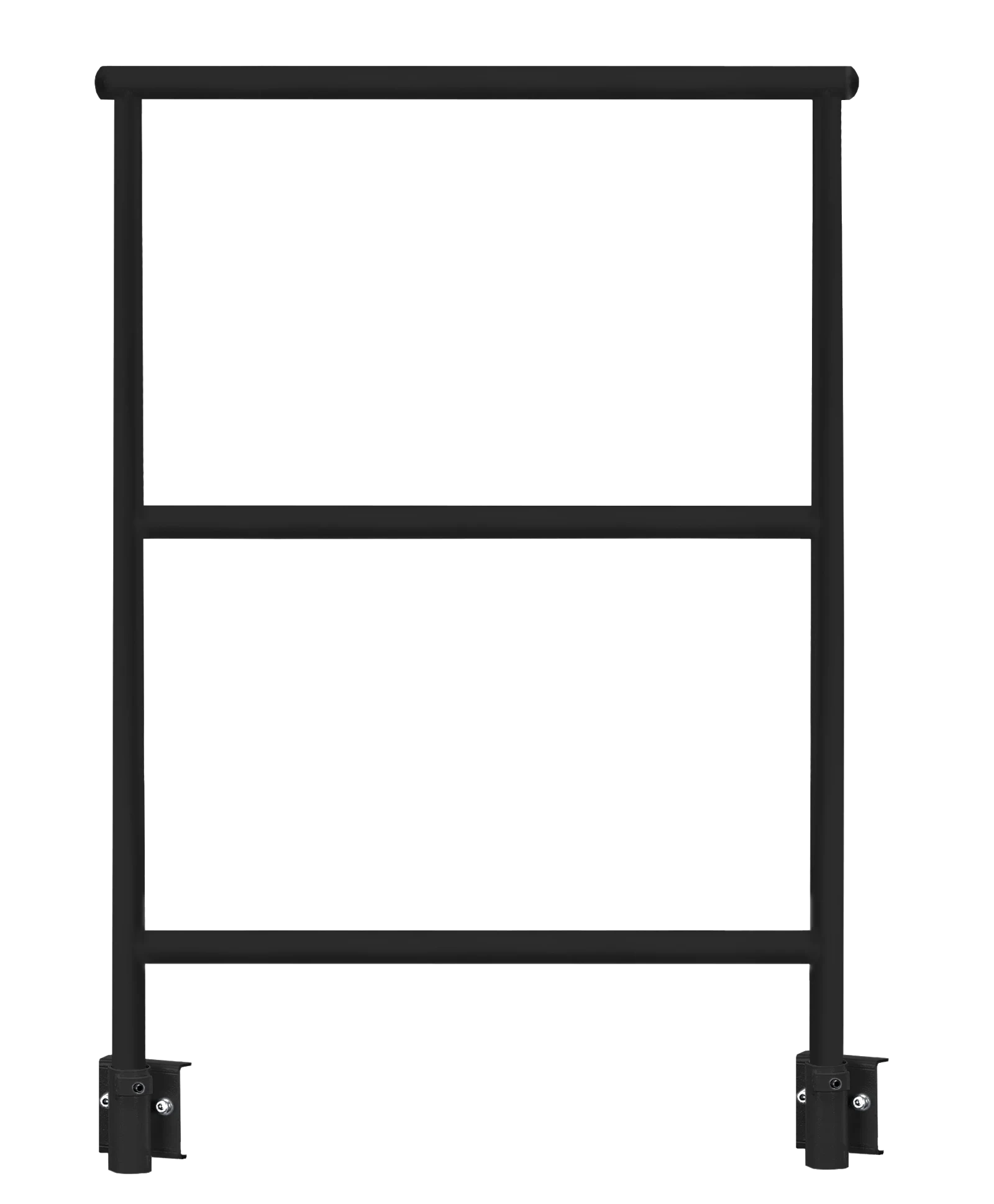

GUIL TMQ-1/N92 × 110 cm

TMQ-1/N

Jednometarski raster modularnog podesta

Dimenzije
92 × 110 cm
Masa s prihvatima
4,20 kg
Prihvati
2 × ANQ

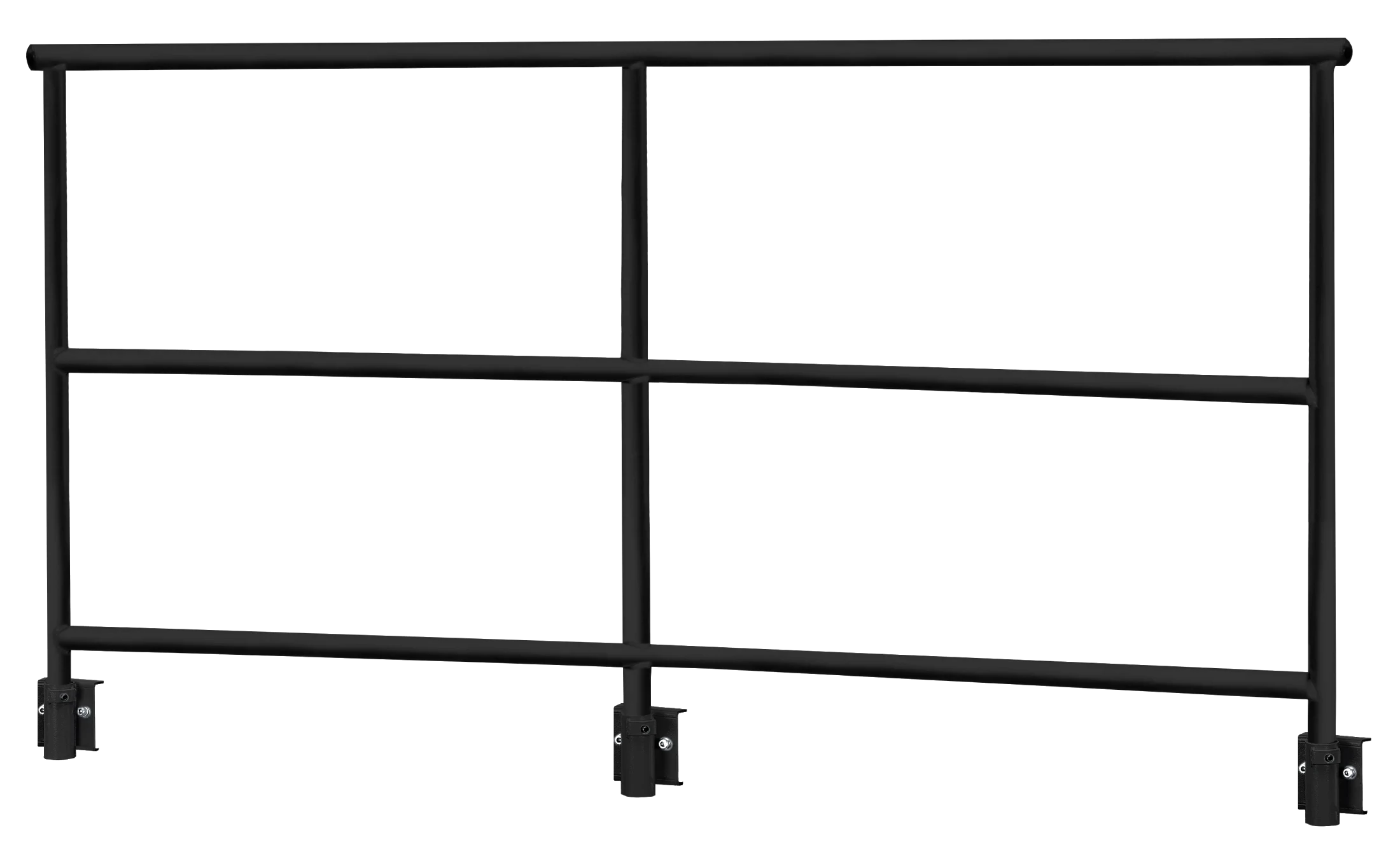

GUIL TMQ-2/N192 × 110 cm

TMQ-2/N

Puni dvometarski rub s dodatnom okomitom prečkom

Dimenzije
192 × 110 cm
Masa s prihvatima
7,50 kg
Prihvati
3 × ANQ

Detalji spoja

Prihvat na okvir i spoj između ograda

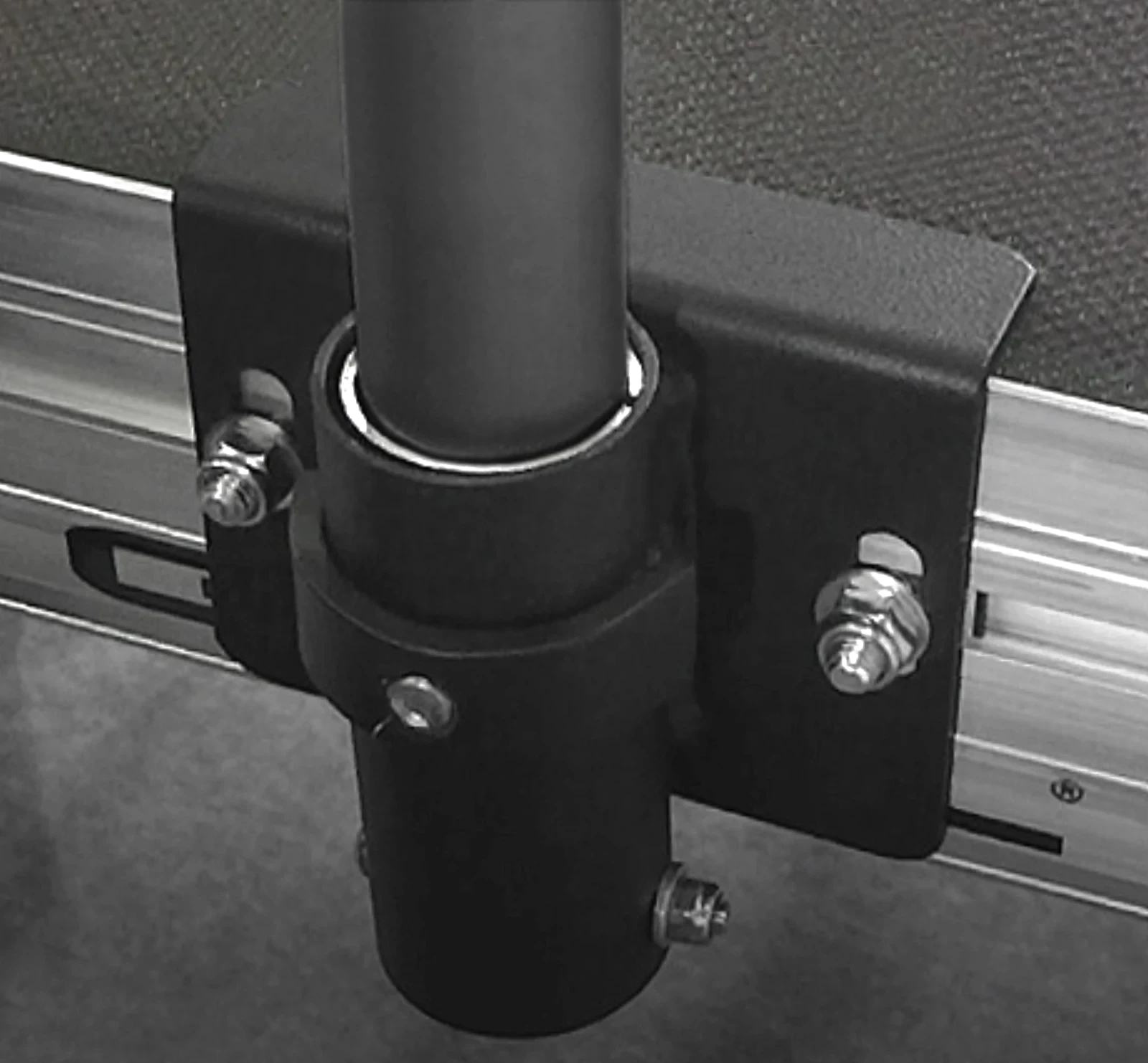

GUIL ANQ prihvat

ANQ

Prihvat na okvir podesta

Dvije metalne ploče ulaze u utor profila. Unutarnja ploča štiti ogradu od označavanja pri stezanju.

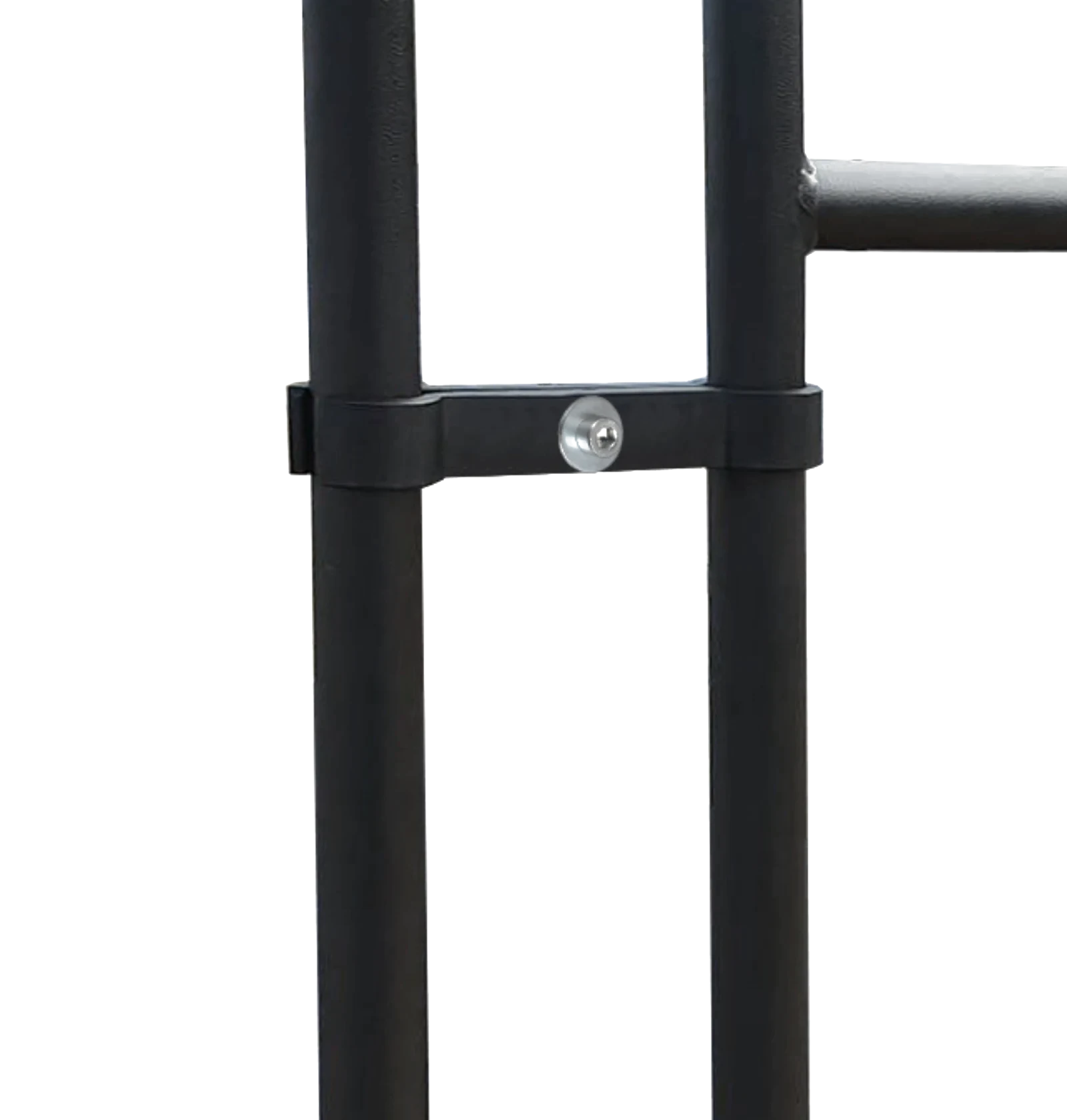

GUIL TMU-06 spojnica

TMU-06

Spoj susjednih ograda

Čelična spojnica povezuje ravne segmente i omogućuje spajanje ograda u kutu.

Montaža na okvir podesta

ANQ prihvati stežu ogradu na profil podesta

TMQANQTMU-06

Tri komponente tvore kontinuiranu sigurnosnu ogradu

Sastav zaštite ruba

KomponentaFunkcijaIzvedbeMjesto u sustavu
TMQograda s donjim graničnikom0,5 / 1 / 2 mrub podesta
ANQprihvat ograde na okvir2 ili 3 / ogradaprofil podesta
TMU-06spajanje susjednih ogradajedna spojnica po spojugornji spoj ograda
28 stranica Fizički katalog Pozornice i dodaci
GUIL pozornice.hr LumiLas

Katalog

Sigurnosne ograde u katalogu

Duljine ograda, pričvršćenje na okvir, međusobno povezivanje i komponente za zatvaranje rubova.

Format
A4 · PDF
Opseg
28 stranica
Jezik
HR izdanje

PDF ti stiže e-mailom. Unesene podatke koristimo samo za evidenciju distribucije kataloga.

GUIL modularni sustav

Cjelovit sustav pozornice

Podest, tlocrt, radna visina, pristup i dodatne komponente projektiraju se kao jedan kompatibilan sustav.

GUILTvoja pozornica
Konfiguracija modularne GUIL pozornice
Konfigurator pozornice · 3D prikazGUIL komponente PDF specifikacija

Konfigurator pozornice

Složi pozornicu po svojoj mjeri

Odredi tlocrt i radnu visinu pa dodaj stepenice i ograde. Konfigurator koristi stvarne GUIL komponente i priprema pregled koji možeš poslati uz upit.

Primjer konfiguracije · 8 × 6 m

Otvori Konfigurator→3D pregled · popis komponenti · bez registracije
Konfiguracija pozornice GUIL TM440, 8 × 6 metara, s teleskopskim nogama, dva stubišna sklopa i sigurnosnim ogradama
Geometrija GUIL sustava24 MODULA
24 × TM440 modula
Teleskopske noge
Dva pristupna sklopa
Obodna zaštita
Tlocrt8,00 × 6,00 mPovršina48,0 m²Moduli24 × TM440Pristup2 stubišta
Radna visina → nosivost
20 cm1600
60 cm1400
100 cm1200
200 cm750
Moduli2 × 1 m
Noge20–200 cm
IzvozPDF · upit
