GUILModularni podest

TM440XXL

Osam nogu.
1.600 kg/m² nosivosti.

Ploča od 21 mm i osam oslonaca na modulu 2 × 1 m.
Istraži TM440XXL Konfiguriraj
TM440XXL 3D prikaz proizvoda
1.600 kg/m²ravnomjerno raspoređeno opterećenje
44 kgmasa podesta 2 × 1 m, bez nogu
8 prihvataza noge profila 50 × 50 mm

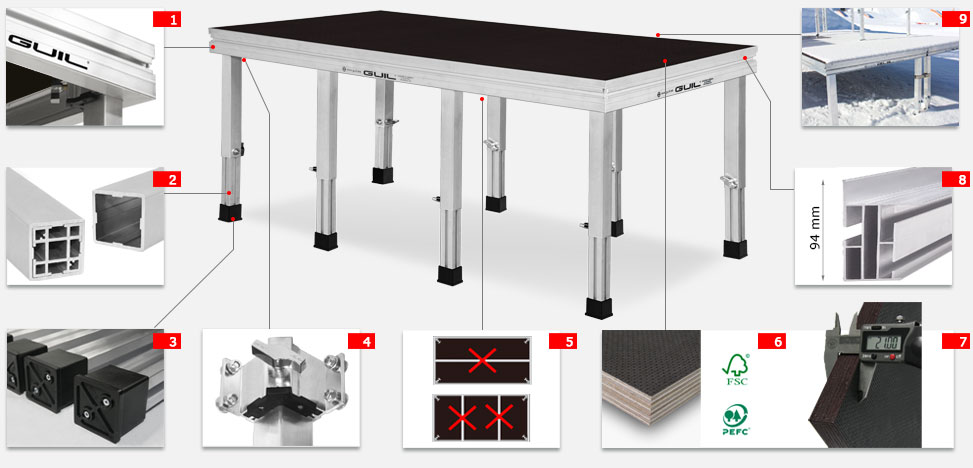

Unutar
modela TM440XXL

Istraži profil, ploču i osam prihvata nogu na modelu 2 × 1 m. Pomiči stranicu ili odaberi detalj.

Studija proizvoda

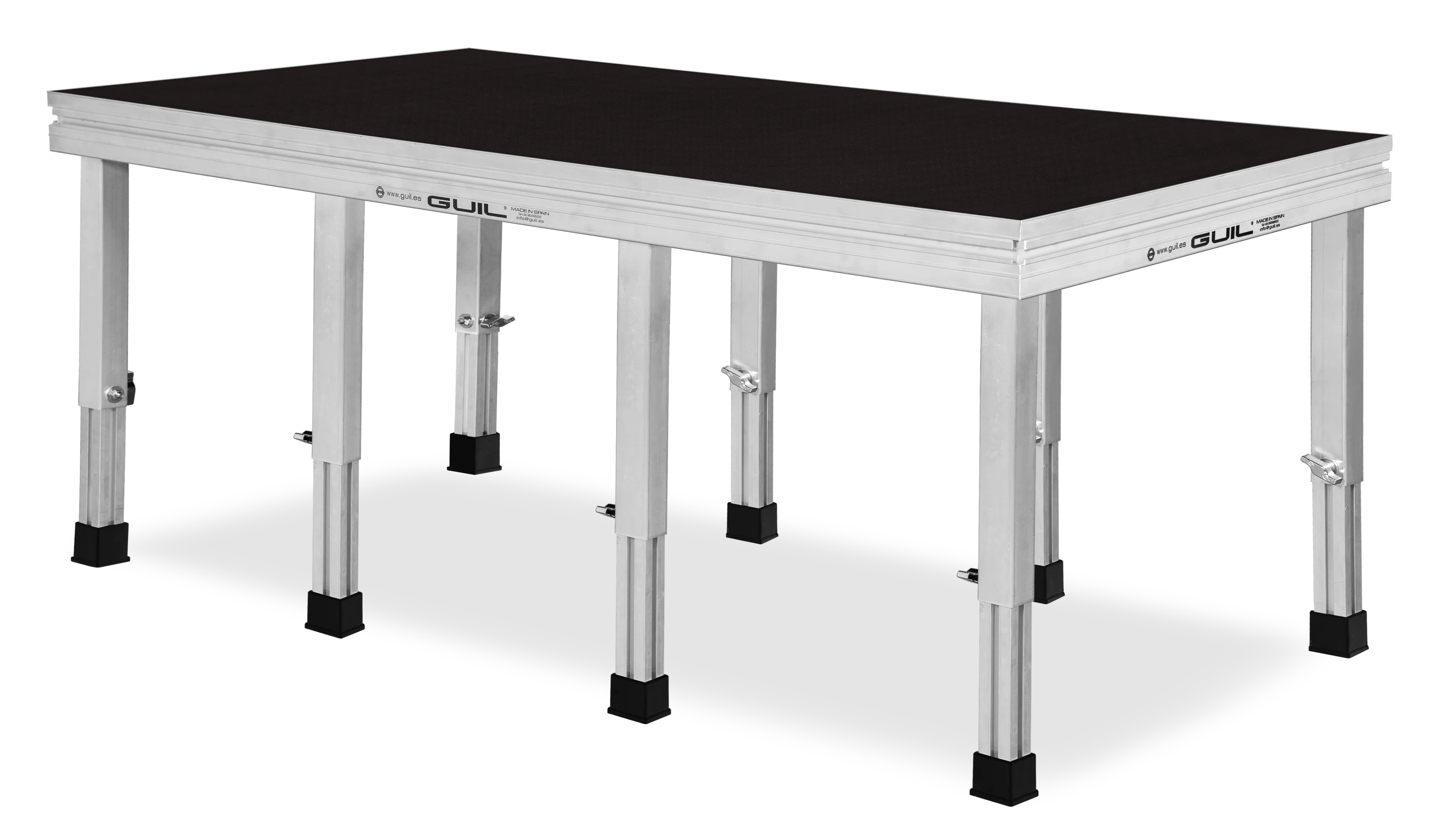

TM440XXL

Modul 2 × 1 m s pločom od 21 mm i osam prihvata izmjenjivih nogu. Masa podesta bez nogu iznosi 44 kg.

Pregledaj specifikacije, kompatibilne noge i tehničku dokumentaciju.

Kompatibilne noge ↓Tehnička dokumentacija ↓
GUILTM440XXL · Tehnička prezentacija
01 / 08
Pomiči stranicu ili odaberi detalj

Nosivost TM440XXL

Ravnomjerno raspoređeno opterećenje

1.600kg/m²

Nosivost po kvadratnom
metru podesta.

Shematski prikaz raspodjele
Na modulu 2 × 1 m3.200 kg
Uvjet primjene

Teret rasporedi po cijeloj površini podesta.

Kako čitati nosivost

Za točkasta opterećenja i posebne postave provjeri uvjete primjene.

2 × 1 m.
Osam oslonaca.

Četiri kutna prihvata i po dva dodatna na dugim stranicama. Pogledaj njihov raspored ispod ploče.

Tlocrt modula 2 × 1 m2 m1 mTlocrt · položaji prihvata nogu

Modularna osnova

2 × 1 m

Standardni format TM440XXL/2×1 s osam prihvata za noge 50 × 50 mm.

Površina modula
2 m²
Prihvati nogu
8 × 50 × 50 mm

Drugi oblici i dimenzije izrađuju se na upit. Prikaz je tlocrt standardnog modula.

Šest vrsta izmjenjivih nogu

Odaberi noge
za svoju postavu

Fiksne ili podesive. S niveliranjem ili zglobom za nagib.
Odaberi izvedbu prema načinu postavljanja.

Detalj donjeg dijela fiksne noge GUIL PTA5-F s gumenom stopom
PTA5-F detalj profila i stope

Fiksna noga

Fiksna
radna visina

Jednodijelna aluminijska noga za postave s unaprijed određenom radnom visinom. Umeće se u prihvat podesta i učvršćuje metalnom ručicom.

Radne visine
20 / 40 / 60 / 80 / 100 cm
Profil noge
50 × 50 mm
Pogledaj sve noge

Radna visina mjeri se od poda do gotove površine podesta. Rasponi pripadaju zasebnim izvedbama nogu.

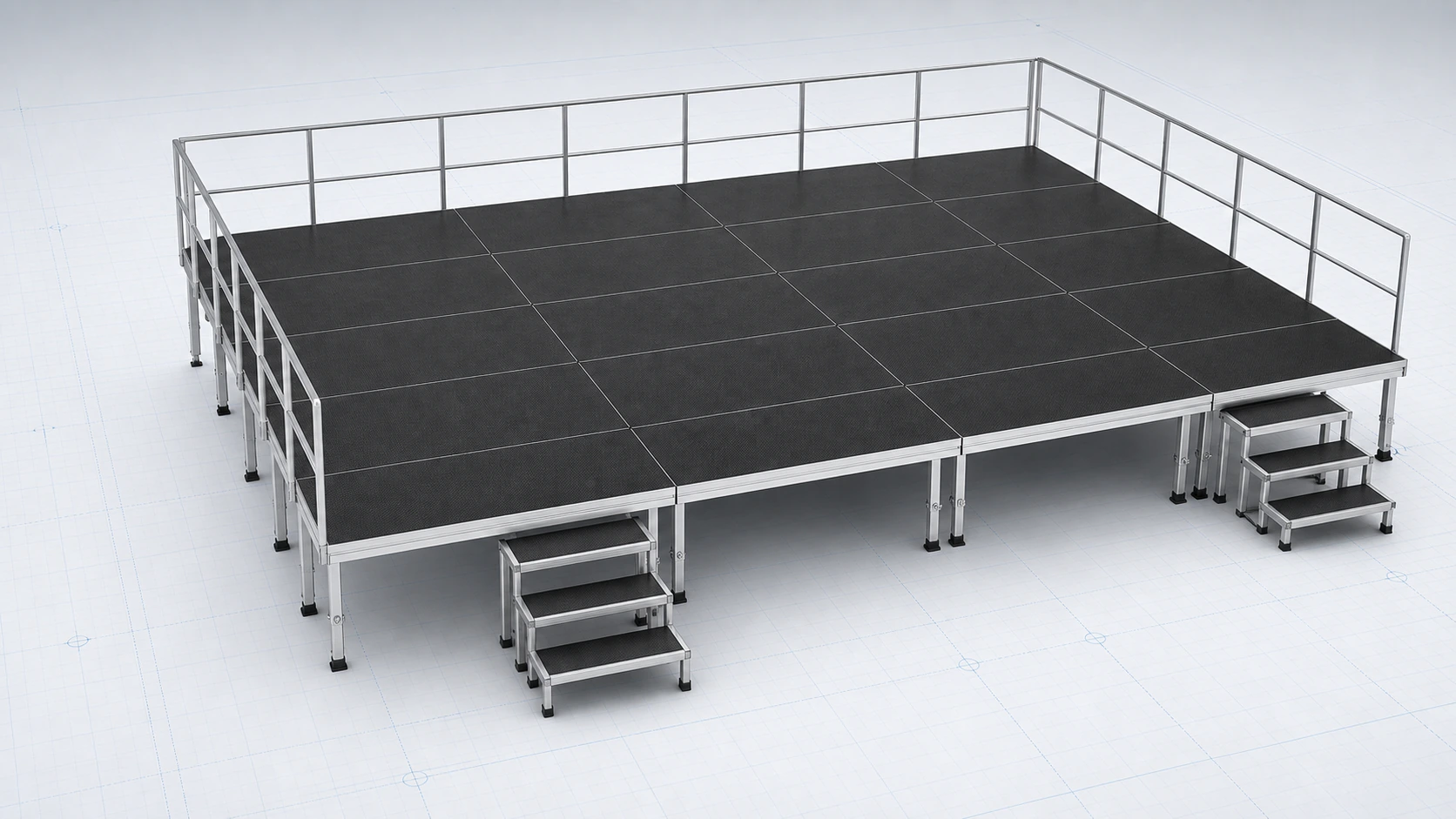

Konfigurator pozornice

Složi svoju pozornicu

Odaberi dimenzije, radnu visinu i pristup.
Pregledaj postavu i pripremi popis opreme.

Tlocrt, visina
i popis opreme

Konfigurator povezuje raspored modula s potrebnom opremom. Pregledaj postavu prije slanja upita.

Otvori konfigurator

Prikaz mogućnosti sustava. Svoj raspored i točan popis opreme odabireš u konfiguratoru.

TM440XXL
Tehnički podaci

Podaci za odabir podesta, radne visine i načina uporabe.

GUILTM440XXL · proizvedeno u Španjolskoj
01

Dimenzije i masa

Standardni formati
2×1 m
Masa podesta 2 × 1 m, bez nogu
44 kg
Visina aluminijskog profila
94 mm
Visina slaganja podesta
10 cm
02

Opterećenje

Ravnomjerno raspoređeno opterećenje
1.600 kg/m²
Ukupno na modulu 2 × 1 m
3.200 kg

Radna nosivost odnosi se na ravnomjerno raspoređen teret.

03

Materijali i izvedba

Materijal ploče
finska breza, fenolna šperploča (WBP)
Debljina ploče
21 mm
Legura okvira
EN AW 6063 80-T6
Broj prihvata nogu
8
Protukliznost
R13 (DIN 51130)
Reakcija na požar
B-s1 (EN 13501-1)
04

Visina i povezivanje

Radne visine sustava
10 – 200 cm
Spojnice uključene uz podest
1 × TMU-01, 1 × TMU-02

Radna visina mjeri se do gornje površine podesta. Noge se biraju zasebno; svaka izvedba ima vlastitu visinu ili raspon podešavanja.

05

Norme i certifikati

Prema dokumentaciji proizvođača
EN 17736 · DIN 15921:2015-09 · DGUV 17 / 115-002 · FSC · PEFC

Izvor: tehnički podaci proizvođača GUIL za TM440XXL. Provjeri zahtjeve svoje postave

Dodaci
za tvoju postavu

Pristup pozornici, zaštita rubova i oprema za povezivanje i transport.

GUIL ECP4 stepenice

Stepenice i rukohvati

GUIL ograde na modularnoj pozornici

Sigurnosne ograde

GUIL modularna rampa

Rampe

GUIL TMU-08 spojnica

Spojnice i dodaci

GUIL CRO-11 transportna kolica

Transport i skladištenje

GUIL PTA5-P noge

Noge za podeste

TM440XL i TM440XXL

Šest ili
osam nogu?

Ista ploča od 21 mm i profil od 94 mm. TM440XL ima šest prihvata i nosivost 1.400 kg/m²; TM440XXL ima osam prihvata i nosivost 1.600 kg/m².

Usporedi sve modele
GUIL TM440XXL

TM440XXL

Nosivost
1.600 kg/m²
Prihvati nogu
8
Masa 2 × 1 m
44 kg
Na ovoj si stranici

Nosivost: ravnomjerno raspoređeno opterećenje. Masa: podest 2 × 1 m, bez nogu.
