S fiksnim nogama
130 kg
Masa podesta
Prije uporabe zamijeni kotače fiksnim nogama. Gumene stope oslanjaju podest na pod.
Motorizirani podest
TM500
Električno podizanje.
Od 46 do 150 cm.
TM500 3D prikaz proizvoda
46–150 cmkontinuirano podešavanje visine
250 kgnosivost cijelog podesta
2 × 1 mpovršina podesta
Unutar
modela TM500
Istraži električni pogon, škarasti mehanizam i radni raspon modela TM500. Pomiči stranicu ili odaberi detalj.

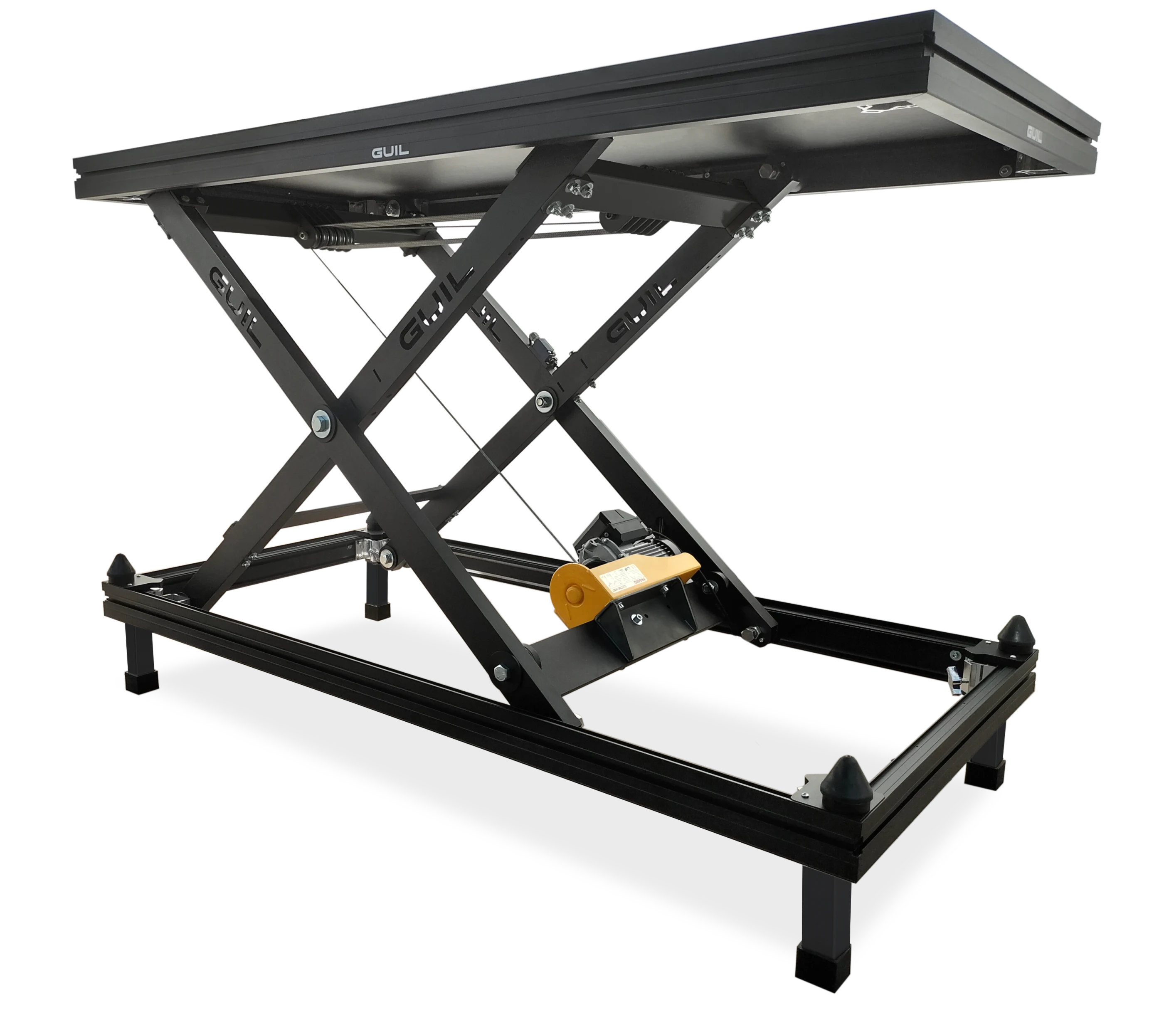

Studija proizvoda
TM500
Podest 2 × 1 m s električnim vitlom i škarastim mehanizmom. Visinu podešavaš kontinuirano od 46 do 150 cm, bežičnim upravljačem.
Pregledaj specifikacije, radne visine i tehničku dokumentaciju.
TM500 · Tehnička prezentacija01 / 08
Pomiči stranicu ili odaberi detalj
Nosivost TM500
Ravnomjerno raspoređeno opterećenje250kg
Na cijelom podestu.
I tijekom podizanja.
Površinsko opterećenje125 kg/m²
Tijekom podizanja
Kako čitati nosivost Ista nosivost vrijedi i tijekom podizanja.
Za točkasta opterećenja i posebne postave provjeri uvjete primjene.
Odaberi visinu.
Otpusti tipku.
Podest se zaustavlja i zadržava položaj kada otpustiš tipku upravljača. Visinu podešavaš kontinuirano, unutar raspona od 46 do 150 cm.
Radni raspon
46–150 cm
Fotografije prikazuju dva položaja. Podešavanje visine je kontinuirano.
Bežično upravljanje
Upravljač je uključen u komplet.
Tipka STOP
Za zaustavljanje u nuždi.
Noge za uporabu.
Kotači za transport.
Četiri fiksne noge i četiri okretna kotača dio su kompleta. Zamjenjuju se u istim prihvatima; ne koriste se istodobno.
S transportnim kotačima
134 kg
Masa podesta
Svaki kotač promjera 150 mm ima kočnicu. Za transport spusti podest u najniži položaj.
46 cm u najnižem položaju.
S nogama ili kotačima. Bez njih sklopljeni podest visok je 26 cm.
Konfigurator pozornice
Složi svoju pozornicu
Odaberi dimenzije, radnu visinu i pristup.
Pregledaj postavu i pripremi popis opreme.
Tlocrt, visina
i popis opreme
Konfigurator povezuje raspored modula s potrebnom opremom. Pregledaj postavu prije slanja upita.
Otvori konfiguratorPrikaz mogućnosti sustava. Svoj raspored i točan popis opreme odabireš u konfiguratoru.
TM500
Tehnički podaci
Dimenzije, pogon i materijali motoriziranog podesta. Noge i kotači uključeni su u komplet.
TM500 · proizvedeno u Španjolskoj01Dimenzije i masa
- Površina podesta
- 2 × 1 m
- Radna visina
- 46–150 cm, kontinuirano
- Masa podesta
- 130 kg s nogama · 134 kg s kotačima
- Sklopljena visina
- 26 cm bez nogu i kotača · 46 cm s nogama ili kotačima
02Opterećenje i materijali
- Ravnomjerno raspoređeno opterećenje
- 125 kg/m² · 250 kg na cijelom podestu
- Ploča
- 100 % brezova šperploča · 11 slojeva · fenolna površina
- Debljina ploče
- 15 mm
- Protukliznost
- R13 prema DIN 51130
- Legura okvira
- Aluminij EN AW 6063 80-T6
Nosivost 125 kg/m² odgovara ukupno 250 kg na podestu 2 × 1 m. Vrijedi i pri podizanju ravnomjerno raspoređenog tereta.
03Pogon i oprema
- Pogon
- Električno vitlo i škarasti mehanizam
- Upravljanje
- Bežični upravljač s tipkom STOP, uključen
- Ograničenje hoda
- Automatski krajnji prekidači
- Transportni kotači
- 4 okretna kotača Ø 150 mm, svaki s kočnicom
- Fiksne noge
- 4 fiksne noge za uporabu; zamjenjuju kotače
- Zaštita pogona
- Električni pogon zaštiti od nepovoljnih vremenskih uvjeta
Kotači služe za transport. Prije uporabe zamjenjuju se fiksnim nogama. Električni pogon zaštiti od nepovoljnih vremenskih uvjeta.
Izvor: tehnički podaci proizvođača GUIL za TM500. Provjeri zahtjeve svoje postave
